Yerden Isıtma Altı Ses Yalıtımı
Yerden ısıtma altı ses yalıtımında izoBOZZ FeltBi keçe şilte straforun altına, betonun üzerine serilir; darbe seslerinin alt kata geçişini keser ve ısının aşağı kaçmasını azaltır.
Yaşanan durum
Yerden ısıtmalı zeminlerde iki ihtiyaç birlikte doğar: üretilen ısının aşağı kaçmaması ve üstteki yürüme/darbe seslerinin alt kata iletilmemesi. Sistemde kullanılan köpük malzemeler ses yalıtım malzemesi değildir; hatta darbe sesini alt kata daha fazla iletebilir.
Bu yüzden köpüğün altına, beton üzerine serilen keçe esaslı bir katman hem enerji kaybını hem de darbe sesinin geçişini azaltmaya yardımcı olur.
Bu problem nasıl çözülür?
Boruların altına serilen keçe esaslı katman, ısıya alttan bir bariyer kurarken aynı zamanda esnek bir ara tabaka oluşturur; bu tabaka darbe sesini sönümlemeye yardımcı olur.
Böylece tek katman iki işi birden görür: ısıyı yukarı yönlendirmeye katkı ve darbe sesi kontrolü. Kenar detayını keçe kendisi çözer: şap kalınlığı kadar duvara döndürülür, şap duvara değmez; ayrı kenar bandı gerekmez.
Uygulama: yüzey temizlenir; küçük yüzey bozuklukları keçenin serilmesine engel değildir. Keçe boşluk bırakmadan yan yana serilir, ek yerleri bantlanmaz. Kenarlar şap kalınlığı kadar duvara döndürülür; şap, keçe seviyesini geçmeyecek şekilde dökülür. Ardından yerden ısıtma sistemi normal şekilde kurulur; panelsiz sistemlerde boru kılçıkları keçenin üzerine sabitlenir.
Katman katman sistem

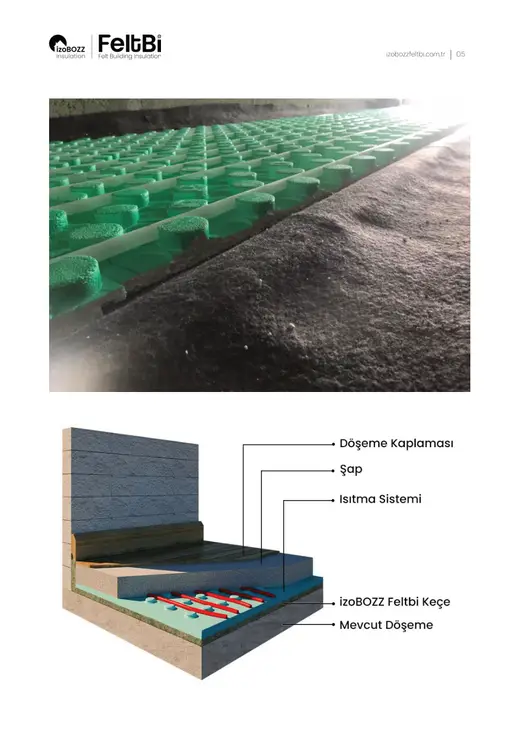

Yerden ısıtma altı katman düzeni, alttan üste.
- 01Betonarme döşeme — yüzey temizlenir; küçük bozukluklar keçenin serilmesine engel değildir.
- 02izoBOZZ FeltBi keçe şilte — beton üzerine boşluksuz yan yana serilir; ek yerlerine bant gerekmez.

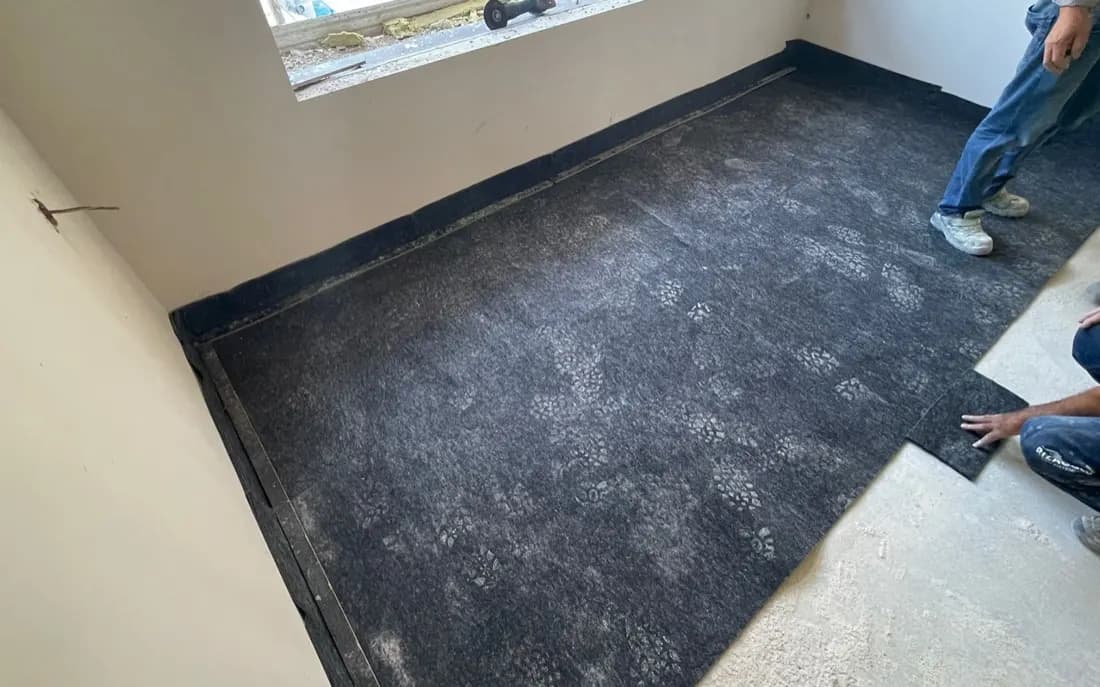

- 03Kenar detayı — keçe duvar diplerinde şap kalınlığı kadar duvara döndürülür; ayrı kenar bandı gerekmez.
- 04Yerden ısıtma paneli (strafor) ve borular — keçenin üzerine kurulur; panelsiz sistemde kılçıklar keçeye sabitlenir.
- 05Şap — boruların üzerine, keçe seviyesini geçmeyecek şekilde dökülür.

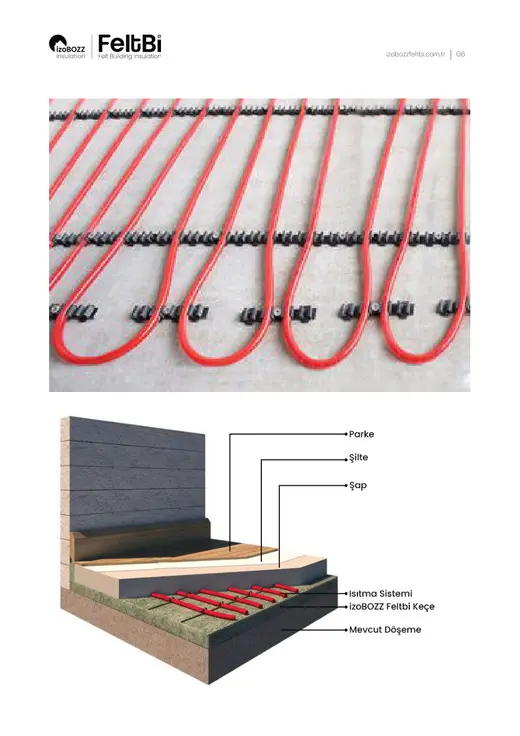

- 06Son kat kaplama — seramik ya da parke; parke altına ayrıca parke altı keçe serilebilir.
Ses için şapın kenarlardan yalıtılması keçenin duvara döndürülmesiyle sağlanır; ısı için katmanın sürekli olması önemlidir.
Doğru Beklenti
Keçe yerden ısıtma panelinin altında kaldığı için ısıyı yukarı yönlendiren yalıtıma katkı verir ve darbe sesini keser. 15 mm keçe şap altında darbe sesini 29 dB azalttı (ΔLw 29 dB, TSE Rapor 331145).
Sistem özeti
- Çift fayda
- Isıyı yukarı yönlendirme + darbe sesi ↓
- Hedef ses türü
- Darbe sesi
- Darbe ses azaltımı
- ΔLw ~29 dB (10 ve 15 mm için, tipik)
- Kalınlık
- 5 / 7 mm · ince seçenek 3 mm
- Gramaj
- 350–700 gr/m²
- Isıl iletkenlik
- λ 0,033–0,037 W/(m·K)
- Kritik detay
- Keçe kenarlarda şap kalınlığı kadar duvara döndürülür; şap keçe seviyesini geçmez

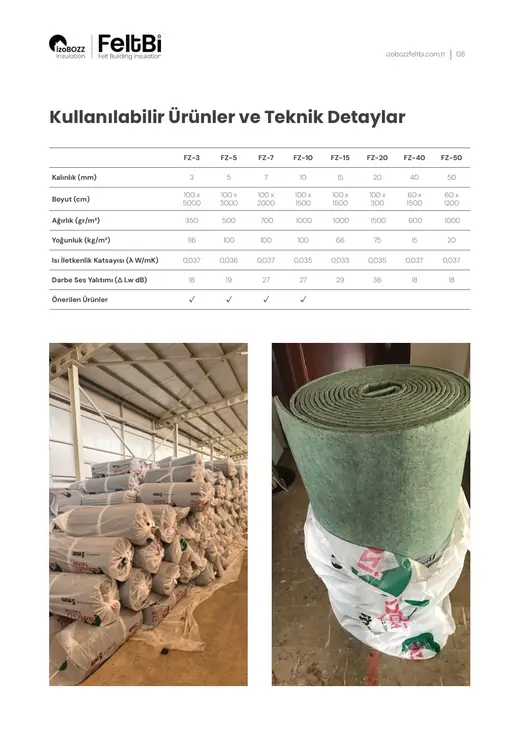

| Kalınlık | Gramaj | Isıl iletkenlik λ | ΔLw şap altı | ΔLw parke altı | Yangın tepkisi | Su buharı µ |
|---|---|---|---|---|---|---|
| 3 mm | 350 gr/m² | 0,0335 W/(m·K) | 18 dB | 23 dB | B-s1,d0 | 1,1 |
| 5 mm | 500 gr/m² | 0,0335 W/(m·K) | 19 dB | 25 dB | B-s1,d0 | 1,1 |
| 7 mm | 700 gr/m² | 0,0335 W/(m·K) | 27 dB | — | B-s1,d0 | 1,1 |
ΔLw: darbe sesi azaltımı, laboratuvar döşeme testi. Değerler kalınlık başına föy değeridir; sistem performansı yapı detayına göre değişir. Tüm malzemeler ve kaynak.
- Yerden ısıtmalı yeni konut ve villalar
- Apartman katlar arası ses + ısı
- Zemin yenilemesiyle yerden ısıtma
- Konfor önceliği yüksek mekânlar

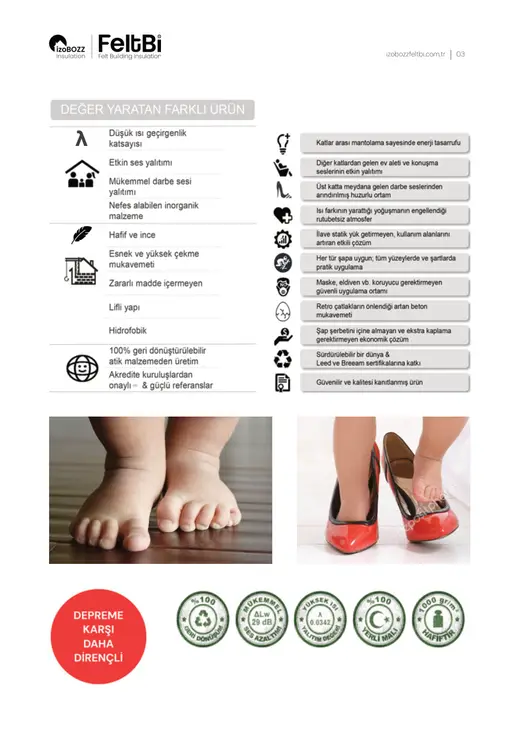

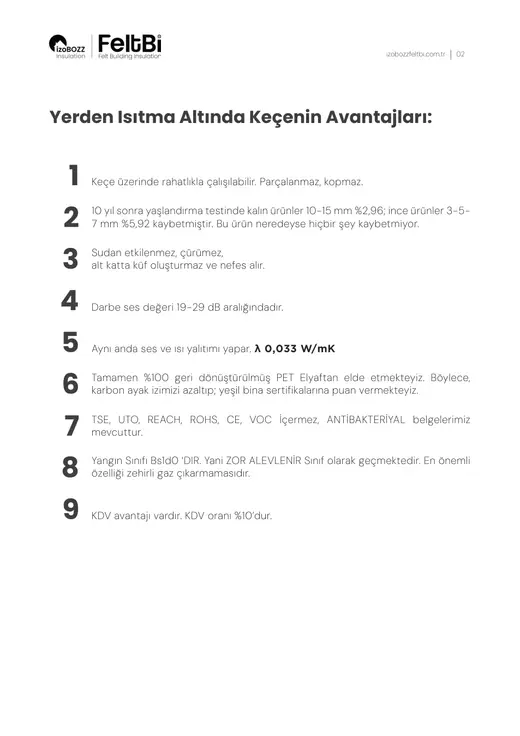

Yerden Isıtma Altı Keçe Isı ve Ses Yalıtım Şiltesi

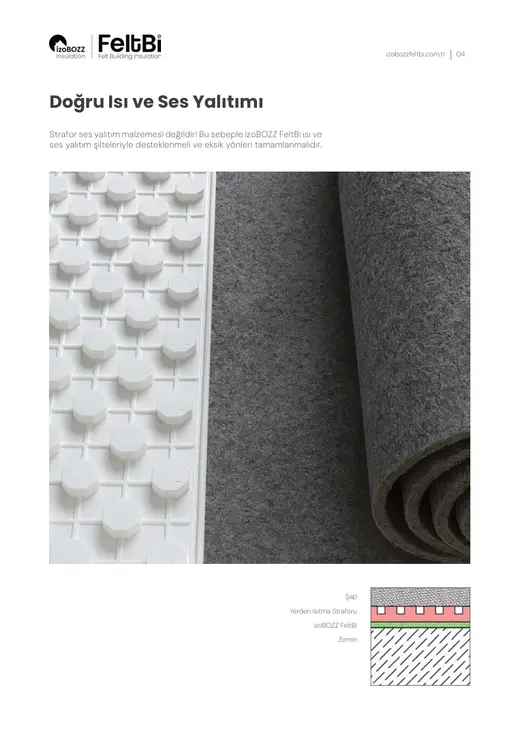

Ürünün teknik özellikleri, uygulama detayları, test değerleri ve kalınlık tablosu — kataloğun tüm sayfaları.
Şeridin üzerinde imleci sağa/sola götürerek gezinin · sayfaya tıklayınca katalog kitap gibi açılırŞeridi yana kaydırın · sayfaya dokununca katalog kitap gibi açılır

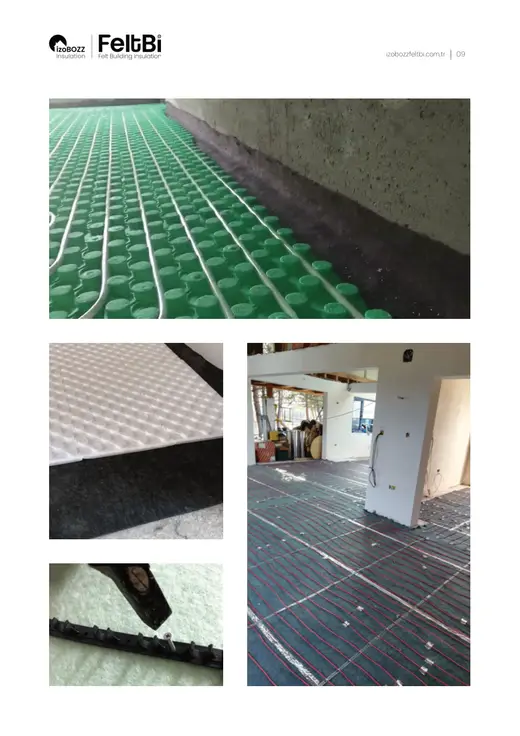

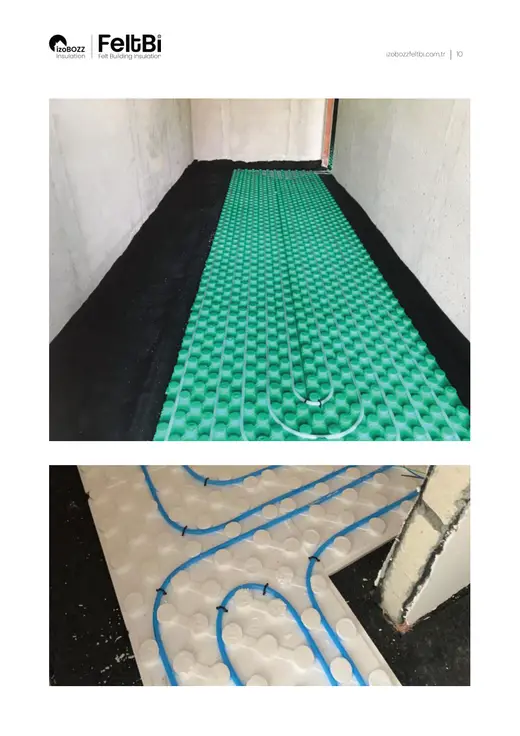

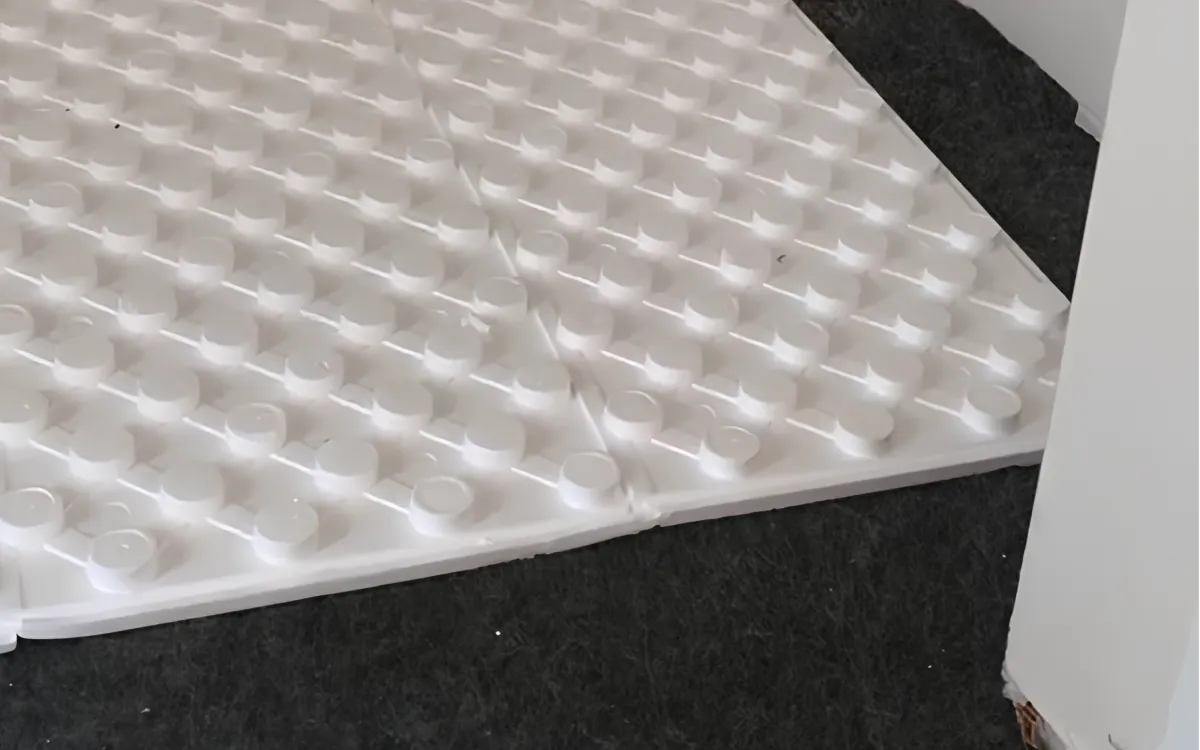

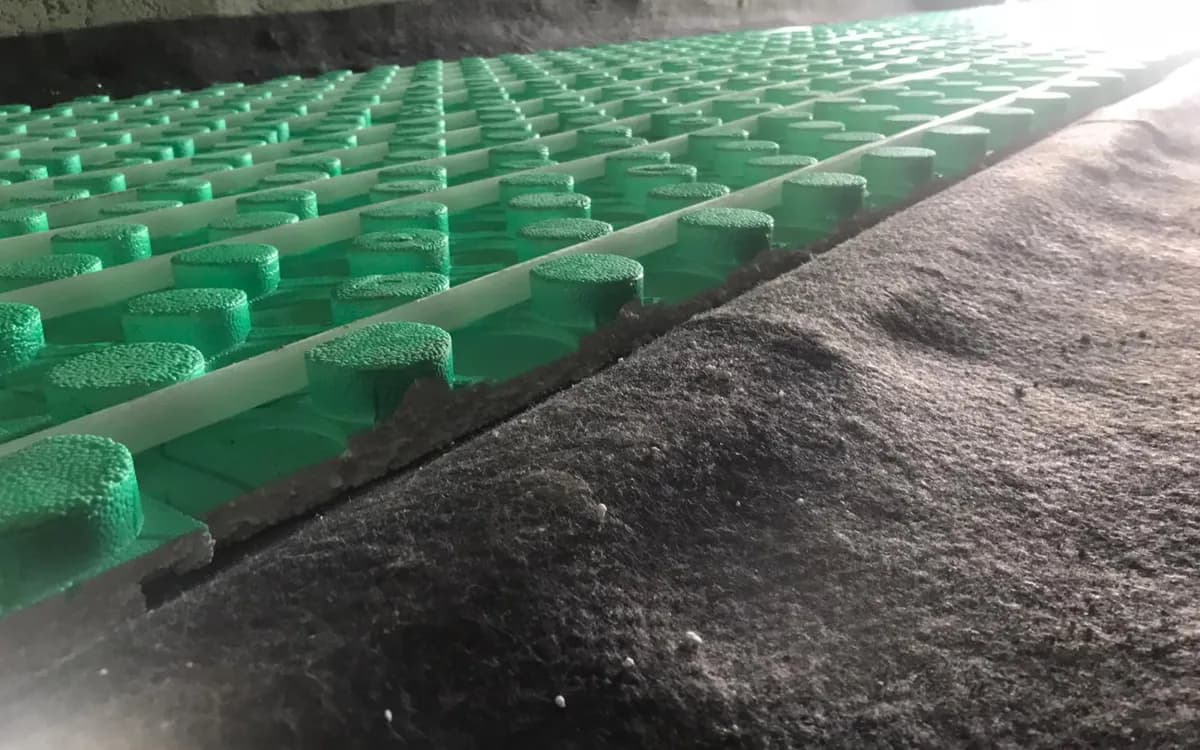

Uygulama ve kesit görselleri
Gerçek uygulama fotoğrafları ve katman kesit şemaları.
Bu çözümde kullanılan ürünler
Ürünler FeltBi Market'te satışa sunulur. Burada her ürünün bu sistemdeki görevini görebilirsiniz.
Bu çözümde kullanabileceğiniz güncel ürünler FeltBi Market'te:
Merak edilenler
Evet; boruların altına serilen keçe katmanı hem ısıyı yukarı yönlendirir hem de darbe seslerini sönümlemeye yardımcı olur.
Aynı katman her iki işlevi de destekler. Öncelik ısıysa Yerden Isıtma Altı Yalıtım sayfasına da bakın.
Doğru katman sırasında düşürmez; alttaki yalıtım ısının aşağı kaçışını azaltarak ısının yaşam alanına yönlenmesine yardımcı olur.
Keçe esaslı katman iki işleve de katkı verir; öncelik hangisiyse (ısı verimi / darbe sesi) sistem ve kalınlık ona göre seçilmelidir.
