Yerden Isıtma Altı Yalıtım
Yerden ısıtmada verimin anahtarı, üretilen ısının aşağı değil yukarı — yaşam alanına — yönelmesidir. Boruların altına yerleştirilen yalıtım katmanı, ısının alt kata veya zemine kaçmasını azaltarak sistemin daha verimli çalışmasına yardımcı olur. izoBOZZ FeltBi keçe yerden ısıtma panelinin (straforun) altına, betonun üzerine serilir; aynı katman darbe sesini de keser.
Yaşanan durum
Yerden ısıtma sistemleri döşeme içine gömülü borularla çalışır. Boruların altında yeterli yalıtım yoksa, üretilen ısının önemli bir kısmı yukarı yerine aşağı doğru kaçar; hem alt kat gereksiz ısınır hem de sisteminiz istenen sıcaklığa daha çok enerji harcayarak ulaşır.
Doğru kurulmuş bir alttan yalıtım, ısıyı yukarı yönlendirerek konforu artırır ve enerji verimliliğine katkı sağlar.
Bu problem nasıl çözülür?
Yerden ısıtmada yalıtımın görevi, borulardan yayılan ısıya alttan bir bariyer oluşturmaktır. Keçe esaslı katman, düşük ısı iletkenliğiyle bu bariyeri kurar ve ısının aşağı kaçışını yavaşlatır.
Isı yukarı yönlendikçe döşeme yüzeyi daha eşit ve verimli ısınır; sistem hedef sıcaklığa daha az enerjiyle ulaşır.
Yerden ısıtma paneli (strafor) ısıyı yukarı yönlendirir ama ses yalıtım malzemesi değildir. Bu yüzden panelin altına, betonun üzerine izoBOZZ FeltBi keçe serilir: hem ısı yalıtımına katkı verir hem darbe sesinin alt kata geçişini keser.
Uygulama: yüzey temizlenir; küçük yüzey bozuklukları keçenin serilmesine engel değildir. Keçe boşluk bırakmadan yan yana serilir, ek yerleri bantlanmaz. Kenarlar şap kalınlığı kadar duvara döndürülür; şap, keçe seviyesini geçmeyecek şekilde dökülür. Ardından yerden ısıtma sistemi normal şekilde kurulur; panelsiz sistemlerde boru kılçıkları keçenin üzerine sabitlenir.
Katman katman sistem
Katman düzeni, alttan üste doğru.
- 01Betonarme döşeme — yüzey temizlenir; küçük bozukluklar keçenin serilmesine engel değildir.
- 02izoBOZZ FeltBi keçe şilte — beton üzerine boşluksuz yan yana serilir; ek yerlerine bant gerekmez.
- 03Kenar detayı — keçe duvar diplerinde şap kalınlığı kadar duvara döndürülür; ayrı kenar bandı gerekmez.
- 04Yerden ısıtma paneli (strafor) ve borular — keçenin üzerine kurulur; panelsiz sistemde kılçıklar keçeye sabitlenir.
- 05Şap — boruların üzerine, keçe seviyesini geçmeyecek şekilde dökülür.
- 06Son kat kaplama — seramik ya da parke; parke altına ayrıca parke altı keçe serilebilir.
Boruların sabitlenmesi için kılçık, taşıyıcı profil veya uygun montaj detayları kullanılabilir. Doğru sistem kurulumu performansın belirleyicisidir.
Doğru Beklenti

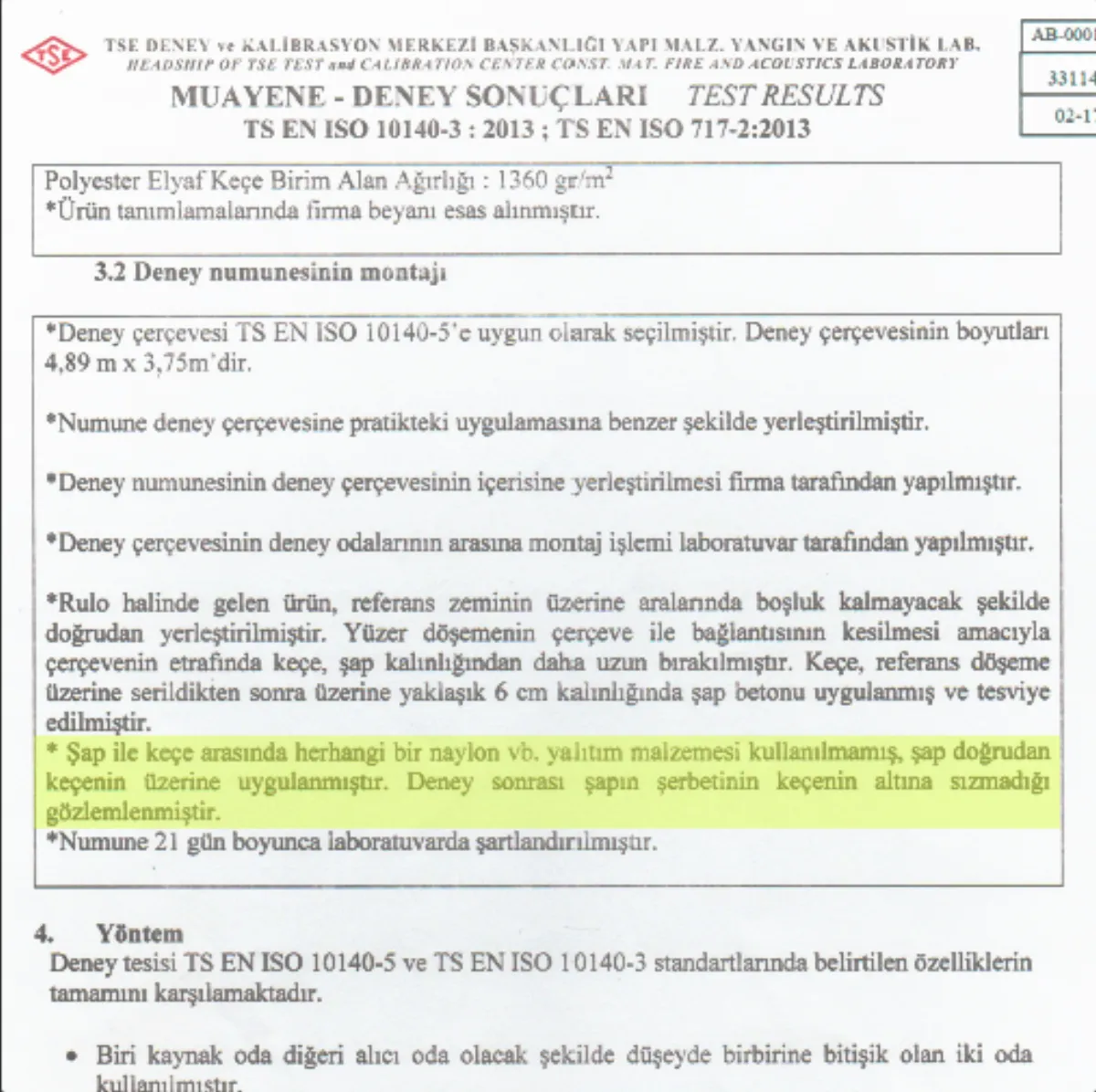

Keçe straforun yerine değil, altına serilir: strafor ısıyı yukarı yönlendirir, keçe darbe sesini keser ve ısı yalıtımına katkı verir. Laboratuvar değerleri: 15 mm keçe λ 0,0331 W/(m·K) (TSE Rapor 239392); şap altında ΔLw 29 dB (TSE Rapor 331145); 5 kPa yük altında 10 yıllık sünme %2,86 (TSE Rapor 485354).
Sistem özeti
- Kalınlık seçenekleri
- 5 / 7 mm (ısıtma borusu altında) · ince seçenek 3 mm
- Isıl iletkenlik (λ)
- 3 / 5 / 7 mm için ~0,0335 W/(m·K) (tipik)
- Darbe ses azaltımı (ΔLw, tipik)

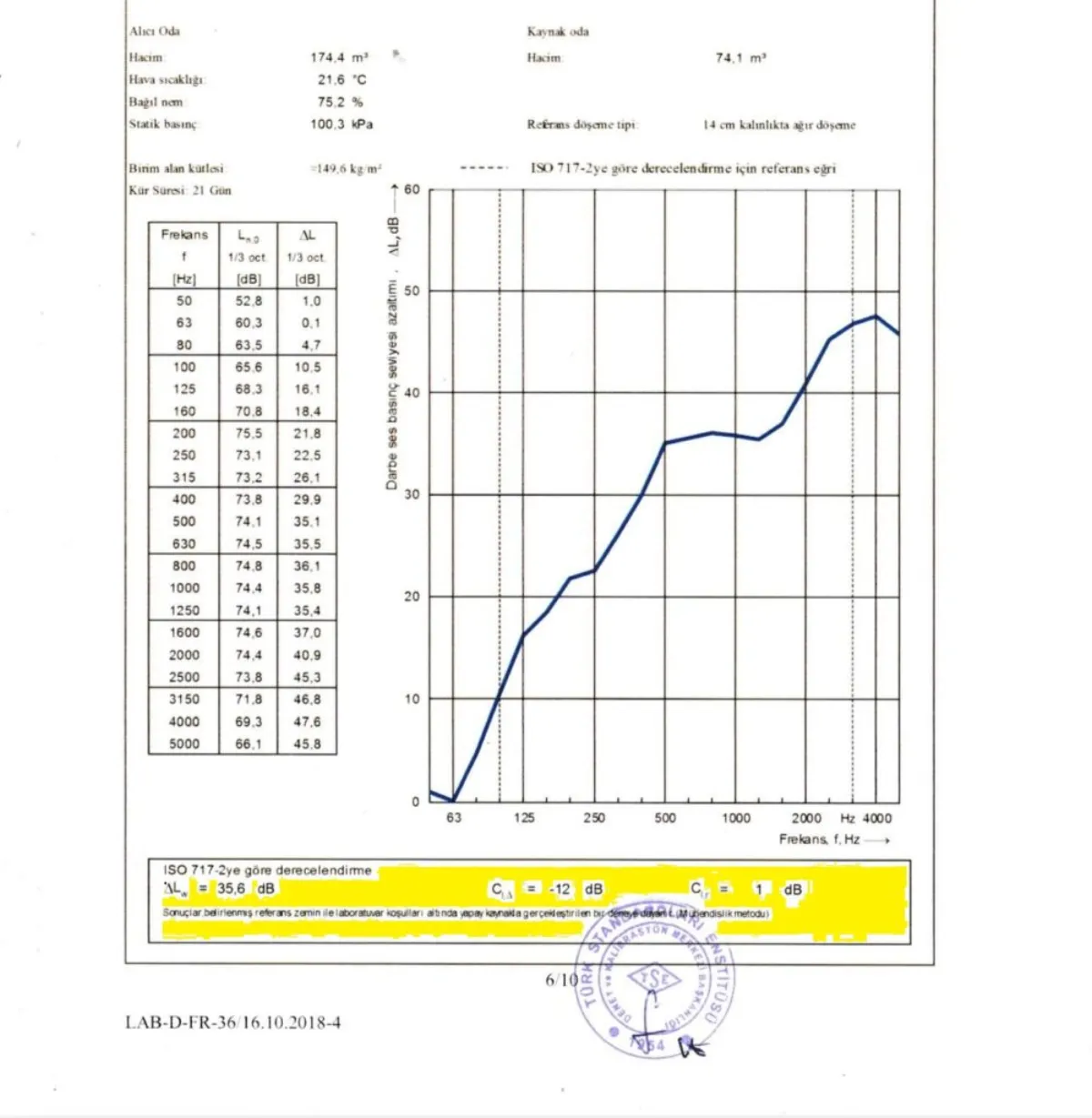

- 15 mm 29 dB (TSE Rapor 331145), 20 mm ~36 dB
- Gramaj
- 3 mm ~350 ya da ~500, 5 mm ~500, 7 mm ~700 gr/m²
- Yangın / nefes
- Yangın tepki sınıfı B-s1,d0; nefes alan yapı
- Uygulama yeri
- Beton üzerine, yerden ısıtma paneli (strafor) ve borulardan önce serilir; kenarlarda duvara döndürülür
| Kalınlık | Gramaj | Isıl iletkenlik λ | ΔLw şap altı | ΔLw parke altı | Yangın tepkisi | Su buharı µ |
|---|---|---|---|---|---|---|
| 3 mm | 350 gr/m² | 0,0335 W/(m·K) | 18 dB | 23 dB | B-s1,d0 | 1,1 |
| 5 mm | 500 gr/m² | 0,0335 W/(m·K) | 19 dB | 25 dB | B-s1,d0 | 1,1 |
| 7 mm | 700 gr/m² | 0,0335 W/(m·K) | 27 dB | — | B-s1,d0 | 1,1 |
ΔLw: darbe sesi azaltımı, laboratuvar döşeme testi. Değerler kalınlık başına föy değeridir; sistem performansı yapı detayına göre değişir. Tüm malzemeler ve kaynak.
- Yerden ısıtmalı yeni konut ve villalar
- Zemin kat ve bodrum üstü döşemeler
- Ticari mekân yerden ısıtma projeleri
- Zemin yenilemesiyle yerden ısıtmaya geçilen yapılar
Yerden Isıtma Altı Keçe Isı ve Ses Yalıtım Şiltesi
Ürünün teknik özellikleri, uygulama detayları, test değerleri ve kalınlık tablosu — kataloğun tüm sayfaları.
Şeridin üzerinde imleci sağa/sola götürerek gezinin · sayfaya tıklayınca katalog kitap gibi açılırŞeridi yana kaydırın · sayfaya dokununca katalog kitap gibi açılır

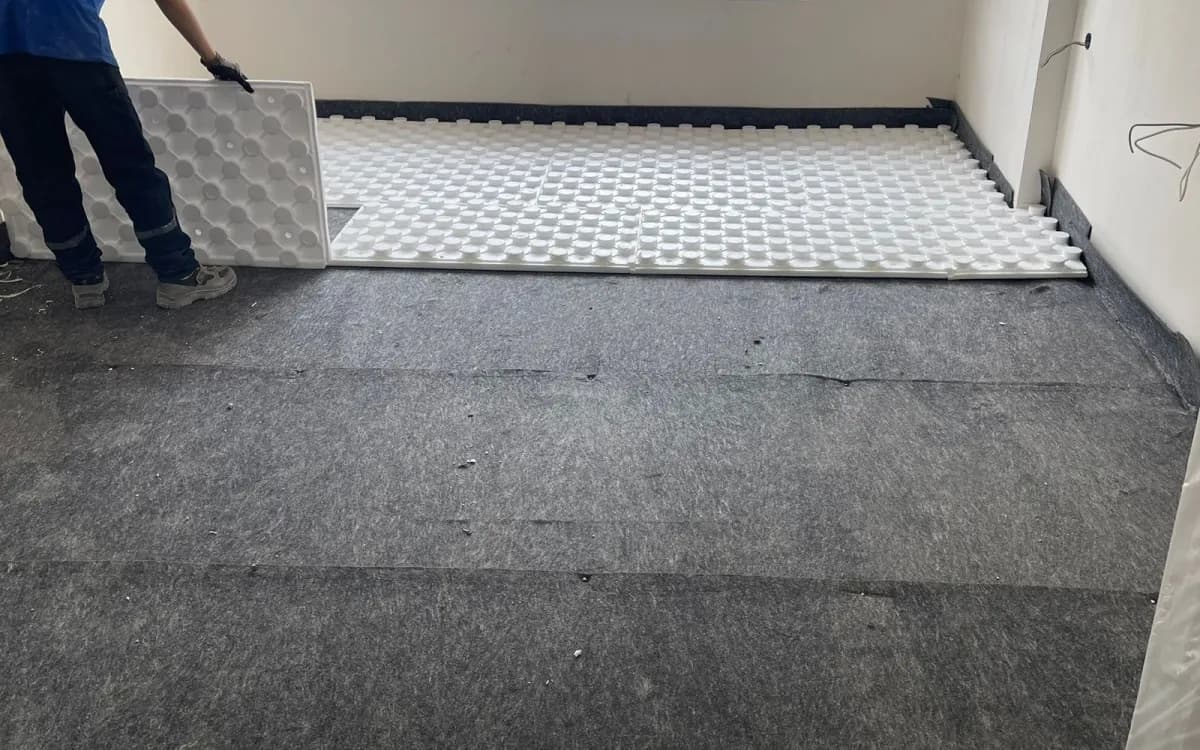

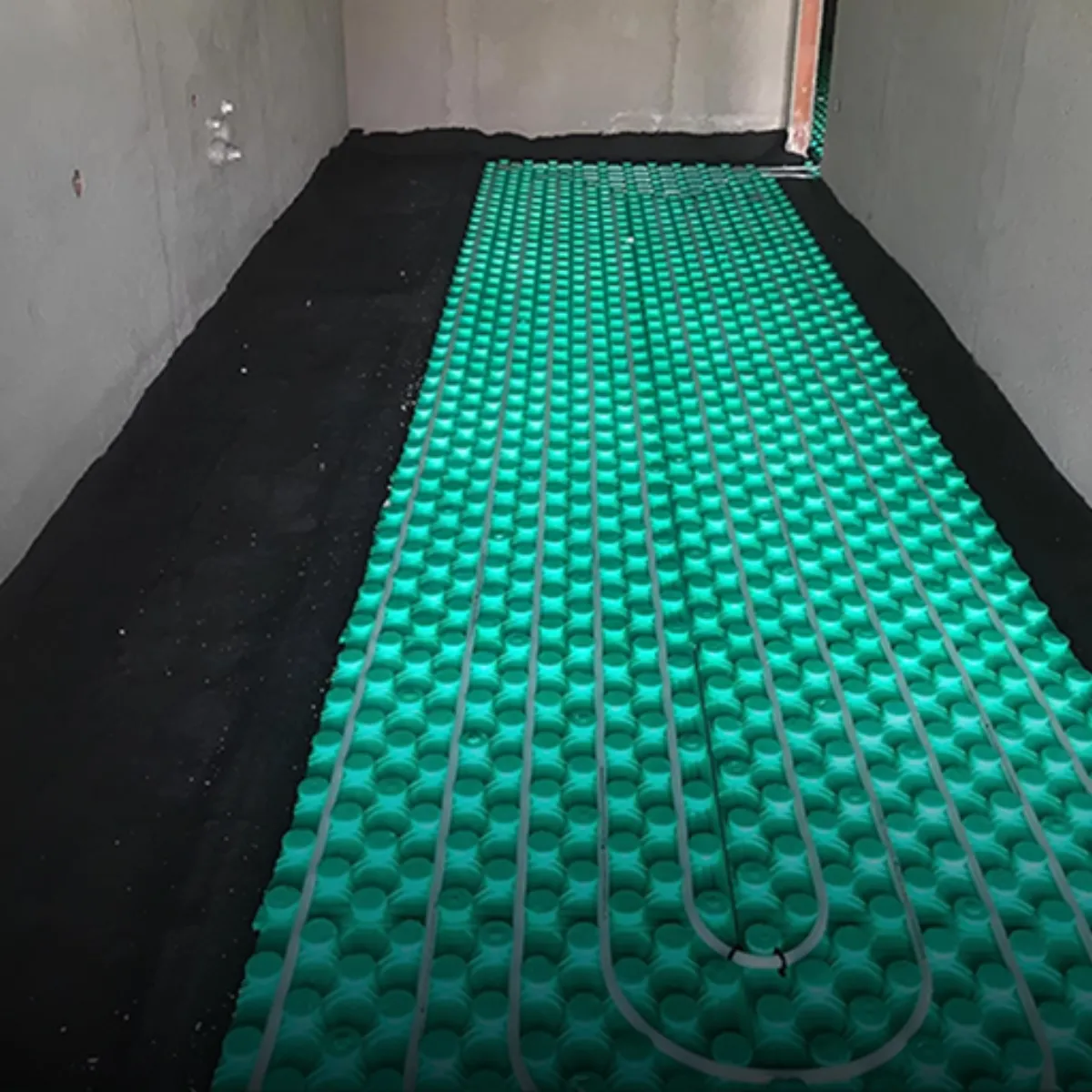

Uygulama ve kesit görselleri
Gerçek uygulama fotoğrafları ve katman kesit şemaları.
Bu çözümde kullanılan ürünler
Ürünler FeltBi Market'te satışa sunulur. Burada her ürünün bu sistemdeki görevini görebilirsiniz.
Bu çözümde kullanabileceğiniz güncel ürünler FeltBi Market'te:
7mm YN - Yerden Isıtma Altı Isı Yalıtım Şiltesi Polyester Elyaf Keçe
3 mm 500 gr - Yerden Isıtma Altı Isı Yalıtım Şiltesi Polyester Elyaf Keçe
7mm Yerden Isıtma Altı Isı Yalıtım Şiltesi Polyester Elyaf Keçe
5mm Yerden Isıtma Altı Isı Yalıtım Şiltesi Polyester Elyaf Keçe
3mm Yerden Isıtma Altı Isı Yalıtım Şiltesi Polyester Elyaf Keçe
Merak edilenler
Alttan yalıtım, üretilen ısının aşağı kaçmasını azaltarak verimi ciddi biçimde etkiler; bu yüzden yerden ısıtmanın önemli bir parçasıdır.
Keçe straforun yerine değil altına kullanılır. Strafor ısı yalıtımı yapar ama ses yalıtım malzemesi değildir; altına serilen keçe darbe sesinin alt kata geçişini keser ve ısı yalıtımına katkı verir.
Isı yukarı yönlendiğinde sistem hedef sıcaklığa daha az enerjiyle ulaşabilir; bu da verimliliğe katkı sağlar. Kazanç yapıya göre değişir.
Yerden ısıtma şaplarındaki tipik sıcaklıklar (30-45°C) keçe esaslı ürünler için sorun oluşturmaz; ürünün teknik föyünde belirtilen sıcaklık aralığına uyulması yeterlidir.
