İç Duvar ve Ortak Duvar Ses Yalıtımı

Bitişik nizam yapılarda, apartmanlarda ve iş yerlerinde komşuyla paylaşılan duvar çoğu zaman ses için zayıf noktadır. Özellikle eski yapılarda ince tuğla duvarlar konuşma ve televizyon sesini kolayca geçirir; mahremiyet ve konfor azalır.

Bu sesler hava kaynaklıdır: kaynaktan çıkan ses dalgası duvarı titreştirir ve öbür tarafta yeniden sese dönüşür. Duvarı yıkmadan çözmenin yolu, mevcut duvarın üzerine sesi sönümleyen keçeyi ve kütle ekleyen ikinci bir katmanı uygulamaktır.

Ortak duvar ses yalıtımı kütle–yay–kütle prensibiyle yapılır: mevcut duvar birinci kütle, izoBOZZ FeltBi keçe yay, keçenin üzerine gelen sıva ya da alçı levha ikinci kütledir.

Ses üç aşamada zayıflar: önce duvara çarpıp enerji kaybeder, kalan titreşimi aradaki keçe sönümler, geri kalanı ikinci sert yüzeyde yeniden zayıflar.

Mevcut duvar için üç uygulama vardır; üçü de duvar yıkılmadan, odanın içinden yapılır.

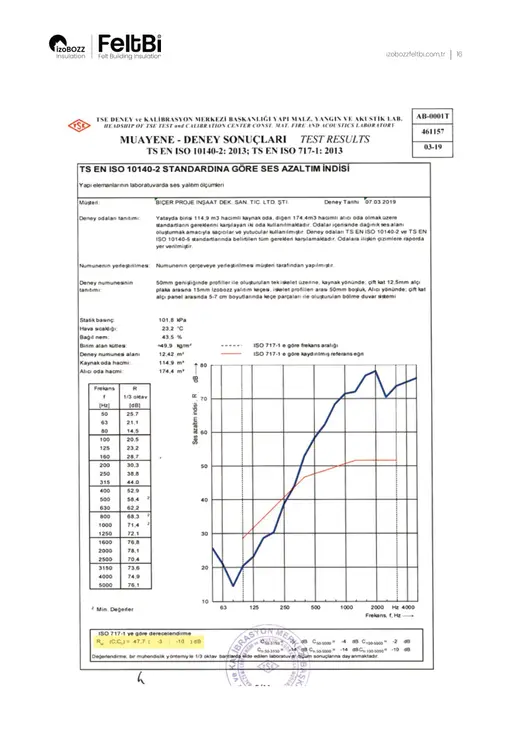

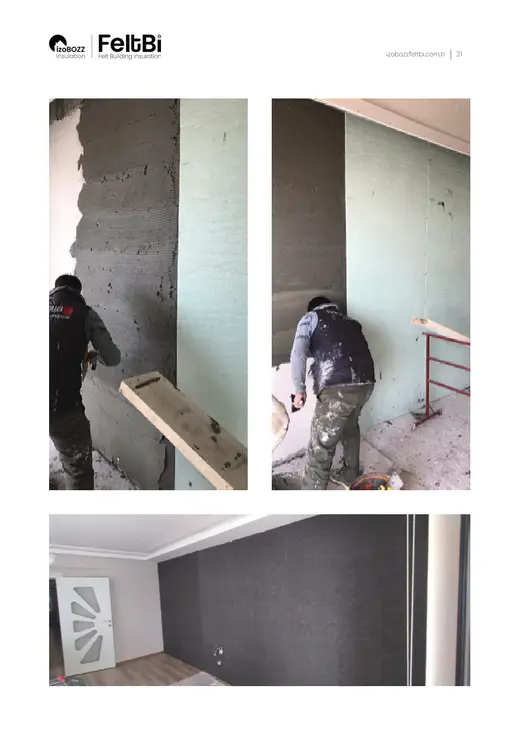

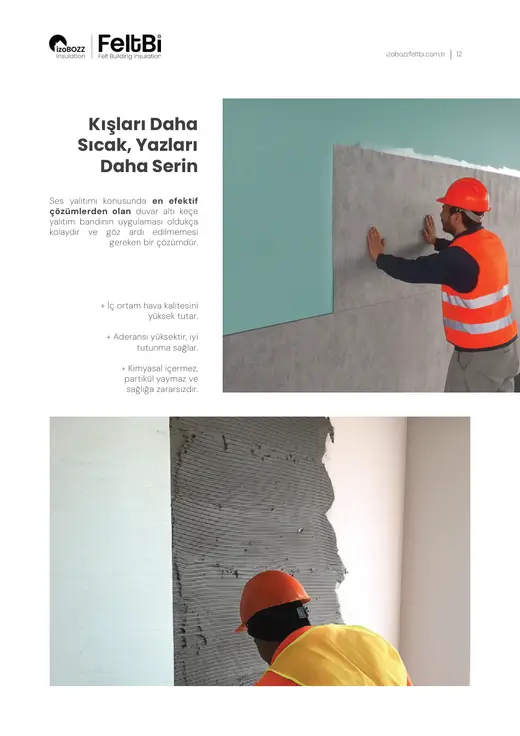

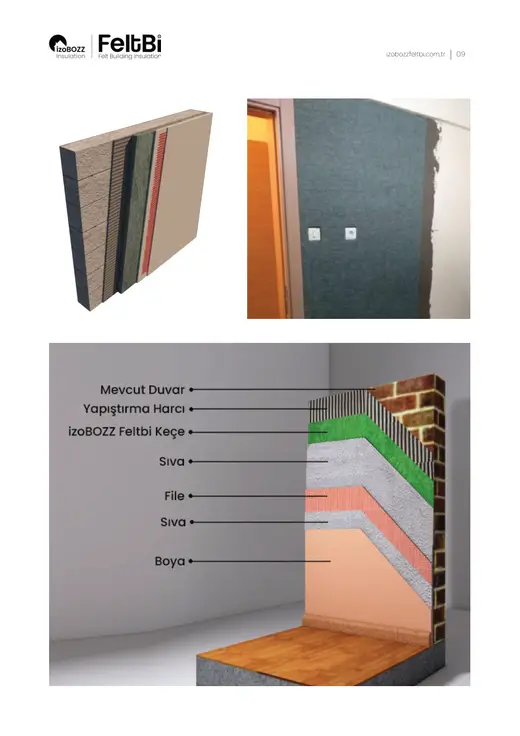

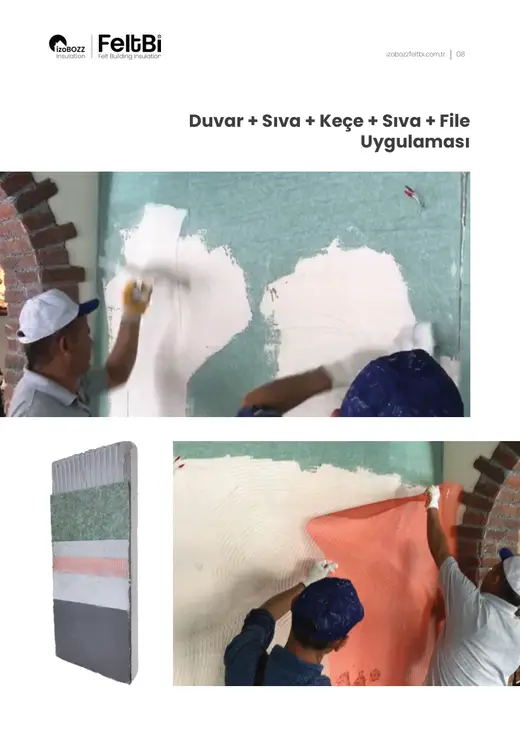

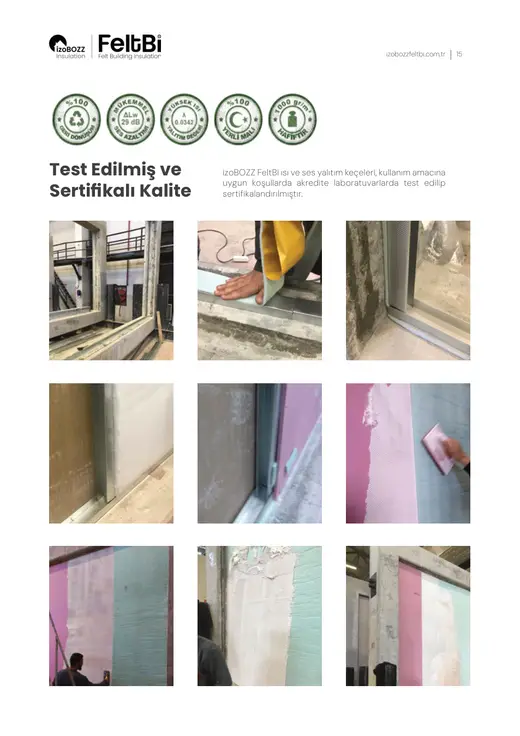

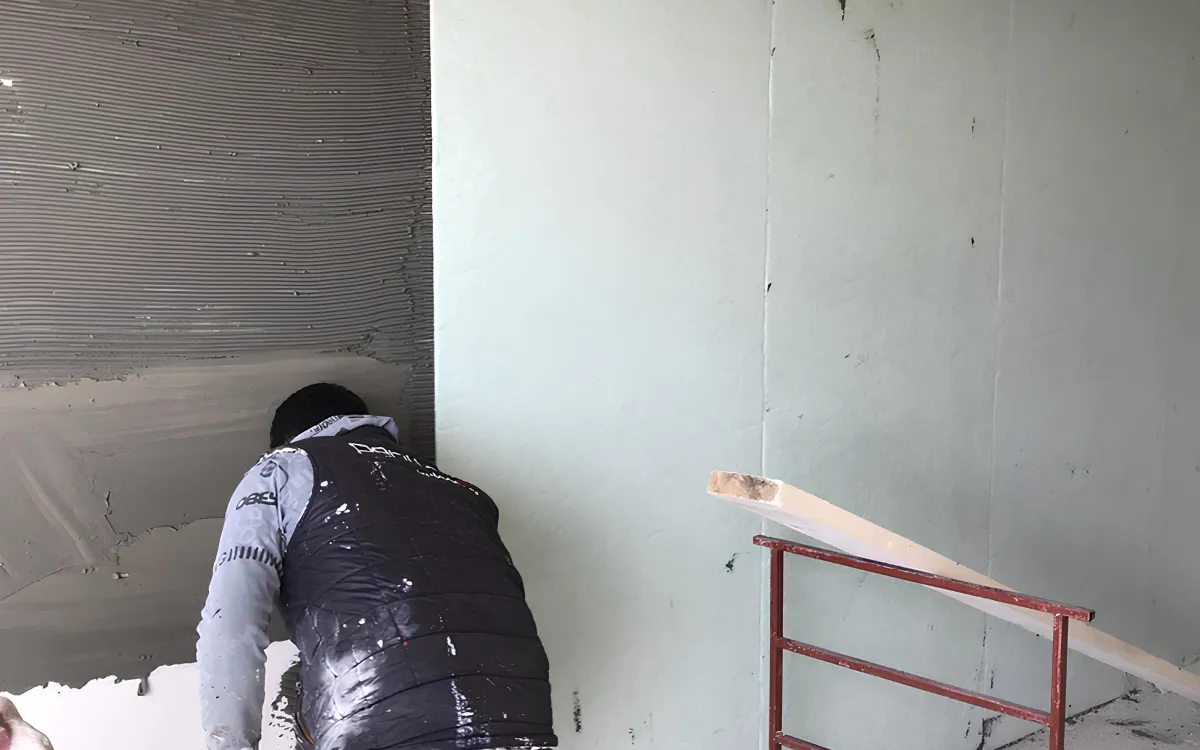

1. Uygulama: Keçe üzeri sıva, file, boya. Duvar yüzeyine uygun yapıştırma malzemesi (çimento esaslı, akrilik esaslı yapıştırıcı ya da saten yapıştırma alçısı) kalın taraklı mala ile çekilir. izoBOZZ FeltBi keçe şilteler duvara yan yana, boşluk bırakmadan yapıştırılır. Kuruma tamamlanınca sıva, file ve boya yapılır. Bitmiş ve oturulan evler için en ince çözümdür. Laboratuvar testi: Rw 50 dB (100 mm gazbeton duvar üzerinde, Rapor BLX-R-BP-61).

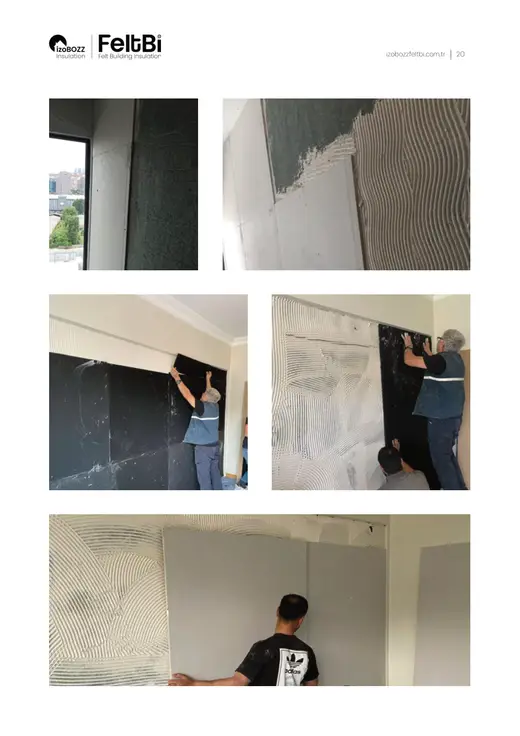

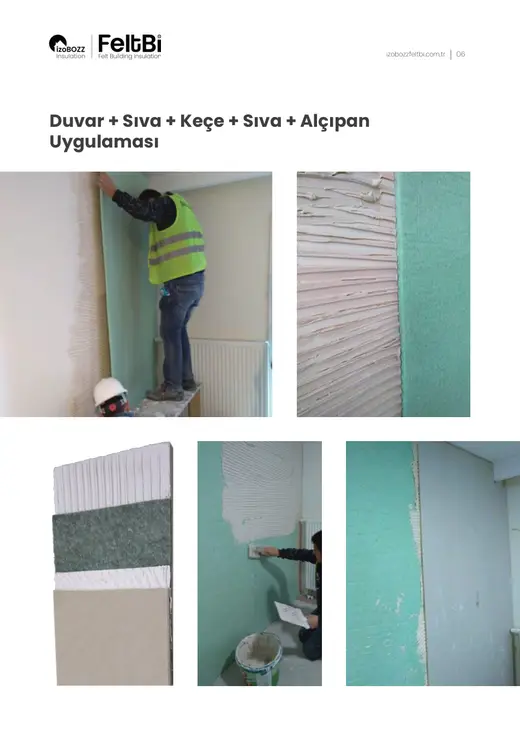

2. Uygulama: Keçe üzeri yapıştırma alçı levha. Keçe şilteler aynı şekilde duvara yapıştırılır. Kuruyan keçenin üzerine yapıştırma harcı taraklı mala ile çekilir ve alçı levha yapıştırılır; profil kurulmaz. Laboratuvar testi: Rw 52 dB (100 mm gazbeton duvar üzerinde, Rapor BLX-R-BP-62).

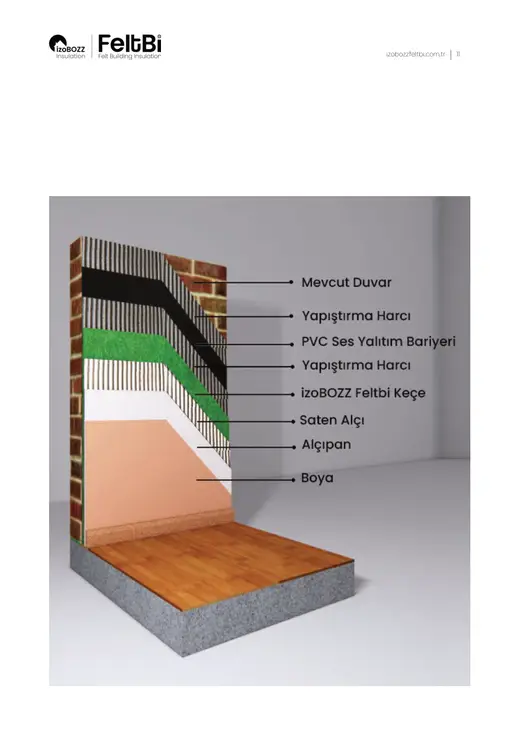

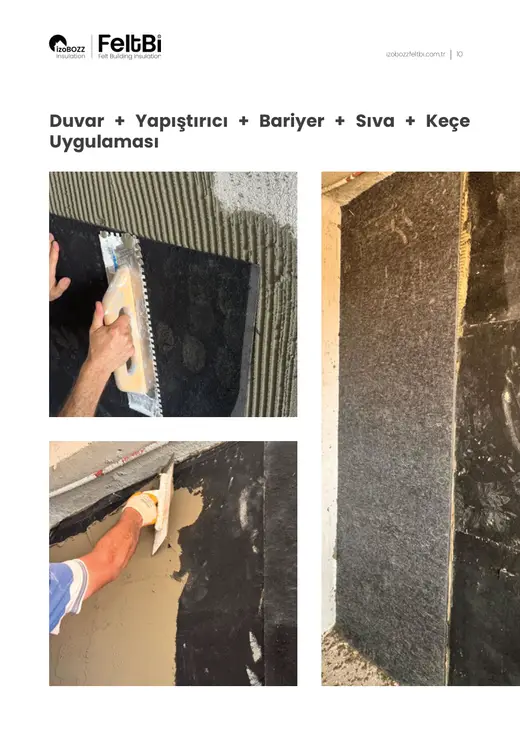

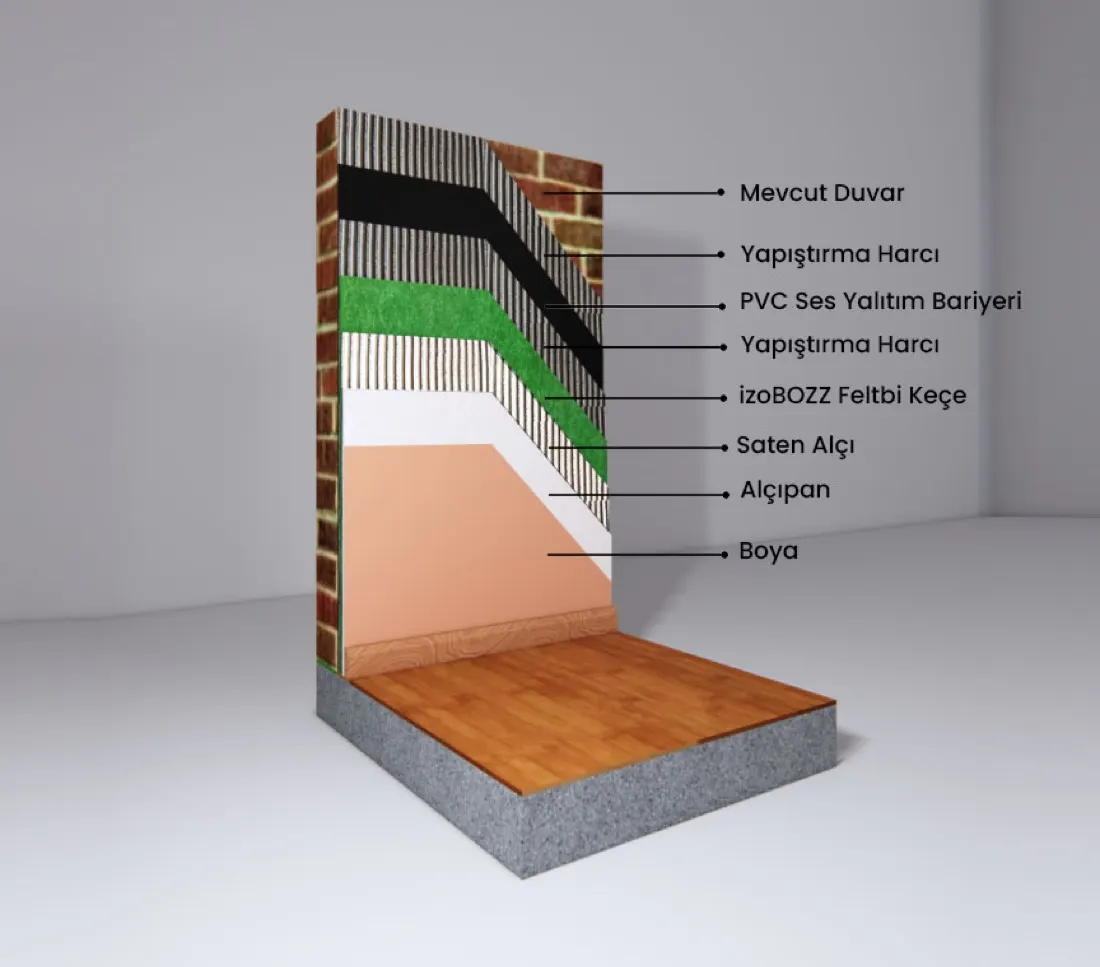

Bariyerle güçlendirme: Ses çok yüksekse 1. ve 2. uygulamada keçeden önce duvara PVC ses yalıtım bariyeri (2,5 mm PVC, 3 mm PVC ya da keçe kaplı PVC) yapıştırılır. Bariyerin üzerine yapıştırma harcıyla keçe yapıştırılır ve sıva-file-boya ya da alçı levha ile kapatılır.

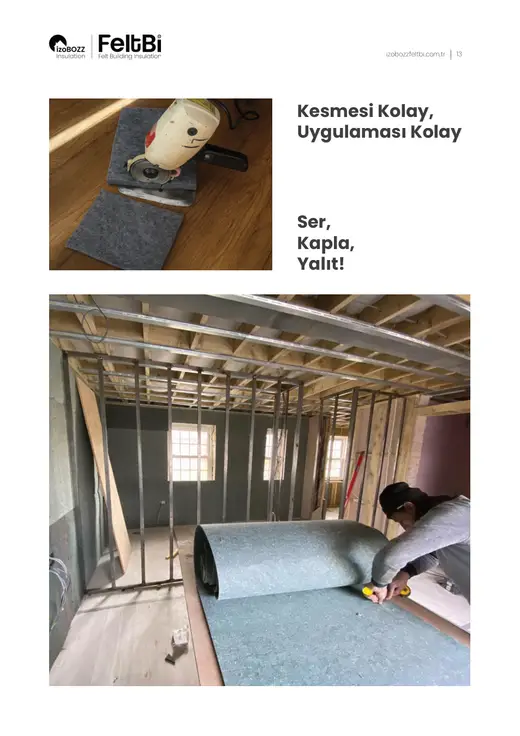

3. Uygulama: Konstrüksiyonlu sistem. Keçe önce yapıştırma harcıyla duvara yapıştırılır. Üzerine ahşap, metal ya da alçıpan profiliyle konstrüksiyon kurulur; konstrüksiyonun duvar, tavan ve zemine değen yerlerine titreşim bandı yapıştırılır. Profil araları düşük yoğunluklu 40–50 mm polyester elyaf keçe ile doldurulur ve üzerine bir kat alçı levha vidalanır. Ses şiddetliyse araya PVC bariyer (2,5 mm, 3 mm ya da keçe kaplı) ya da keçe konup ikinci kat alçı levha vidalanır.

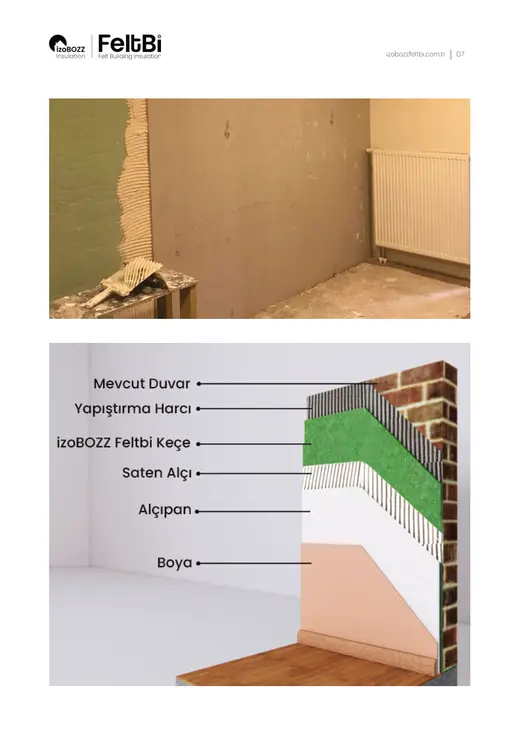

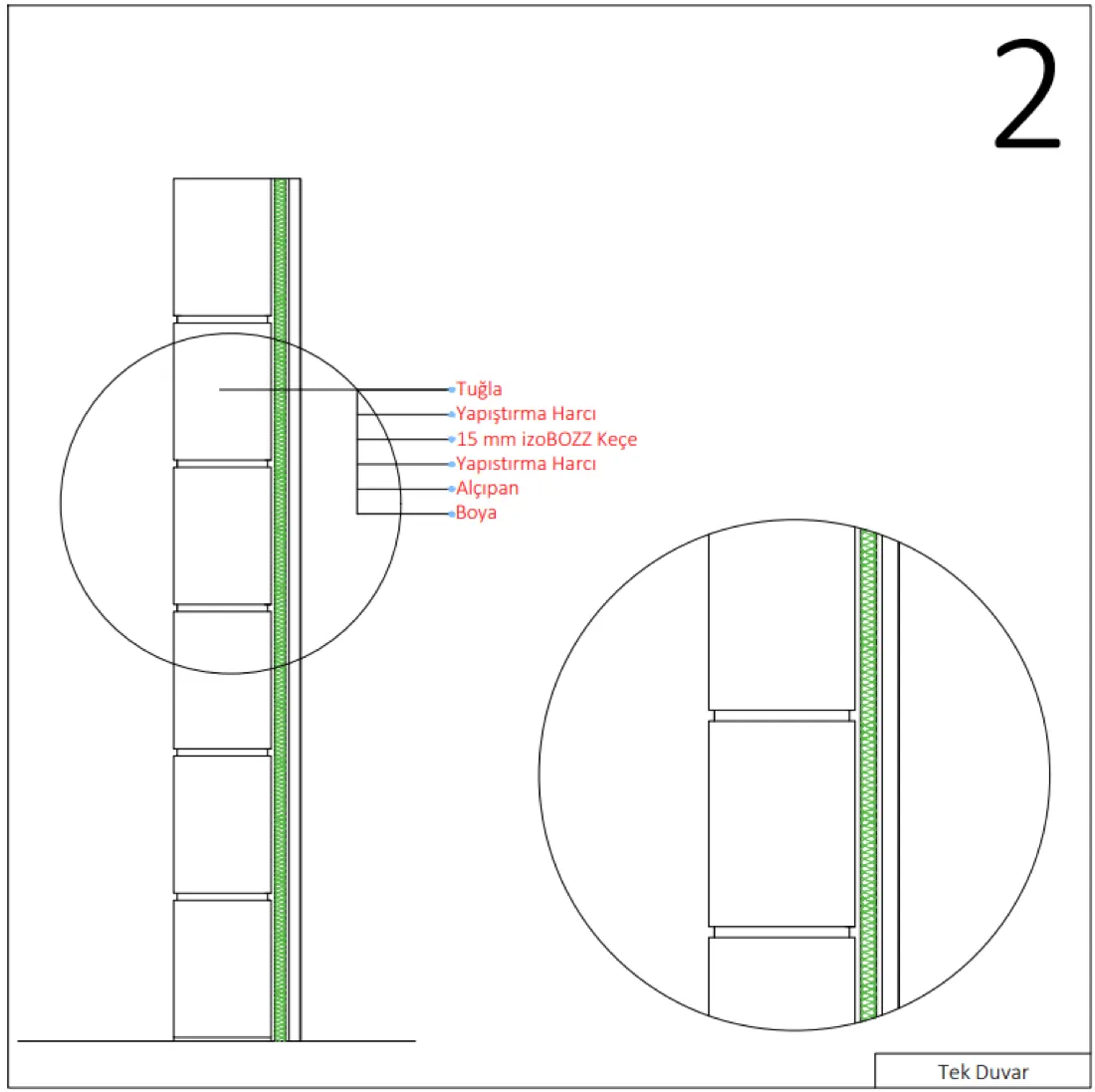

Kesitte 1. ve 2. uygulamanın katmanları görülür; iki uygulama yalnız son katta ayrılır.

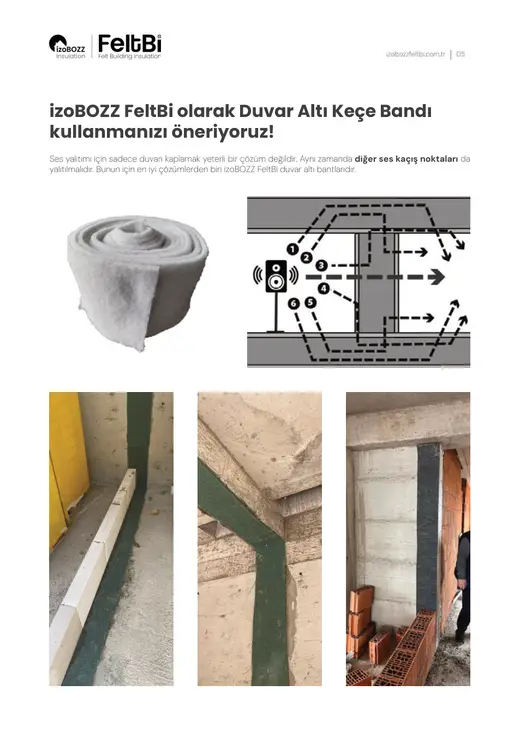

Yeni yapıda (duvar örülürken): iki duvar tabakası arasına keçe yerleştirilir ve duvar altına keçe ses yalıtım bandı çekilir; böylece duvar altından ses geçişi de kesilir.

Sistem

Kütle–yay–kütle: mevcut duvar + izoBOZZ FeltBi keçe + sıva ya da alçı levha

Hedef ses türü

Hava kaynaklı ses (konuşma, TV, müzik)

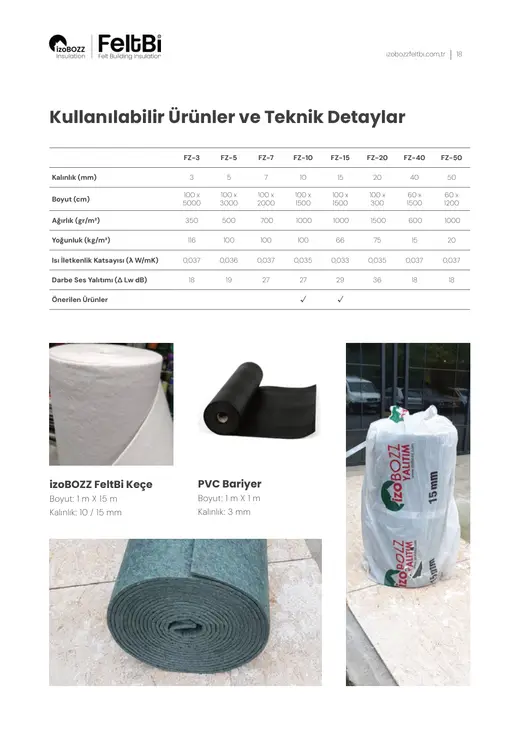

Keçe şilte

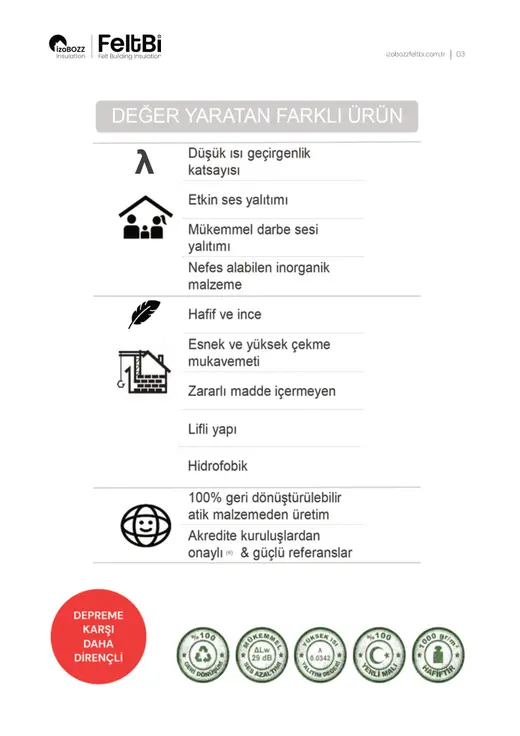

15 mm, 1000 gr/m² (λ 0,0331 W/(m·K))

Test: keçe + sıva

Rw 50 dB, iyileşme 14 dB (100 mm gazbeton duvar, BLX-R-BP-61)

Test: keçe + alçı levha

Rw 52 dB, iyileşme 15 dB (100 mm gazbeton duvar, BLX-R-BP-62)

Kritik detay

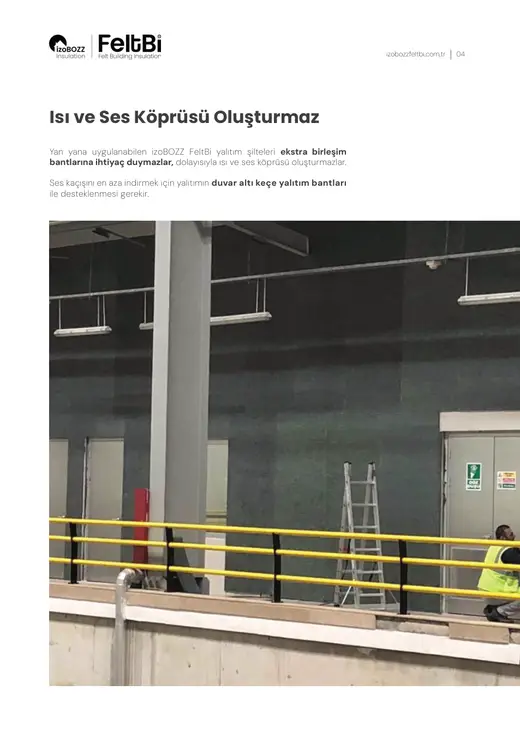

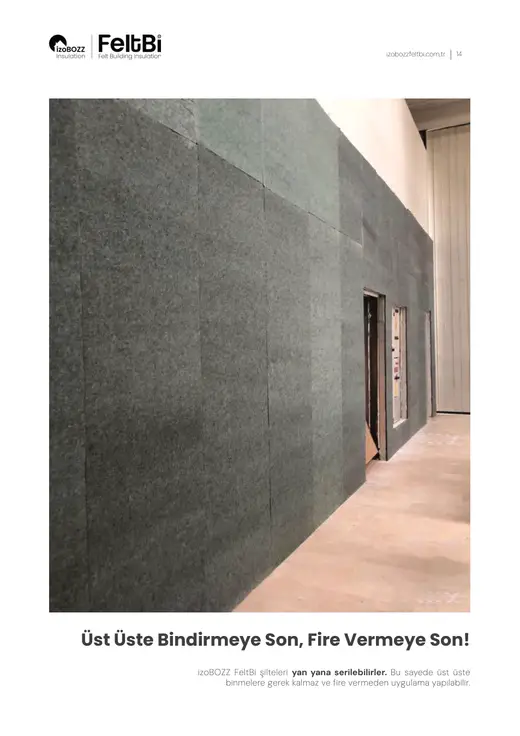

Şilteler yan yana, boşluksuz yapıştırılır; yapıştırma kurumadan sıva ya da levhaya geçilmez

Sık hata

Şilteler arasında boşluk bırakmak; konstrüksiyonlu sistemde titreşim bandını atlamak
