Çatı Isı Yalıtımı Çözümleri
Isının önemli bir kısmı çatıdan kaybedilir; kışın üst katlar soğuk, yazın aşırı sıcak olur. Çatı ısı yalıtımı çatının tipine göre yapılır: ahşap çatıda kiremit altı, OSB altı, mertek arası ve bitmiş çatıda içeriden uygulama; çatı arasında döşeme üstü; çelik çatıda çatı kaplamasının altı; teras ve beton çatıda su yalıtımıyla birlikte keçe.
Yaşanan durum
Sıcak hava yükselir; yalıtımsız bir çatıda bu ısı doğrudan dışarı kaçar. Sonuç: kışın üst katta soğuk odalar ve yüksek ısıtma gideri, yazın ise güneşin ısıttığı çatıdan içeri geçen bunaltıcı sıcaklık.
Çatı yalıtımında zorluk, her yapının çatı detayının farklı olmasıdır. Kimi çatı henüz yapım aşamasındadır, kimi bitmiş ve içeriden erişilir, kimi de kullanılan bir çatı arasına sahiptir. Doğru çözüm bu detayın hangisi olduğuna bağlıdır.
Bu problem nasıl çözülür?
Çatı ısı yalıtımının mantığı her durumda aynıdır: yaşam alanı ile dış ortam arasına, ısı akışını yavaşlatan sürekli bir yalıtım katmanı yerleştirmek. Değişen şey bu katmanın nereye konduğudur.
Keçe esaslı malzeme, esnek ve serilebilir yapısı sayesinde çatının farklı geometrilerine (eğim, mertek araları, düzensiz yüzeyler) uyum sağlar ve sürekli bir tabaka oluşturarak ısı köprülerini azaltır.
Katman katman sistem
Çatı tipine ve uygulama noktasına göre yöntem seçilir.

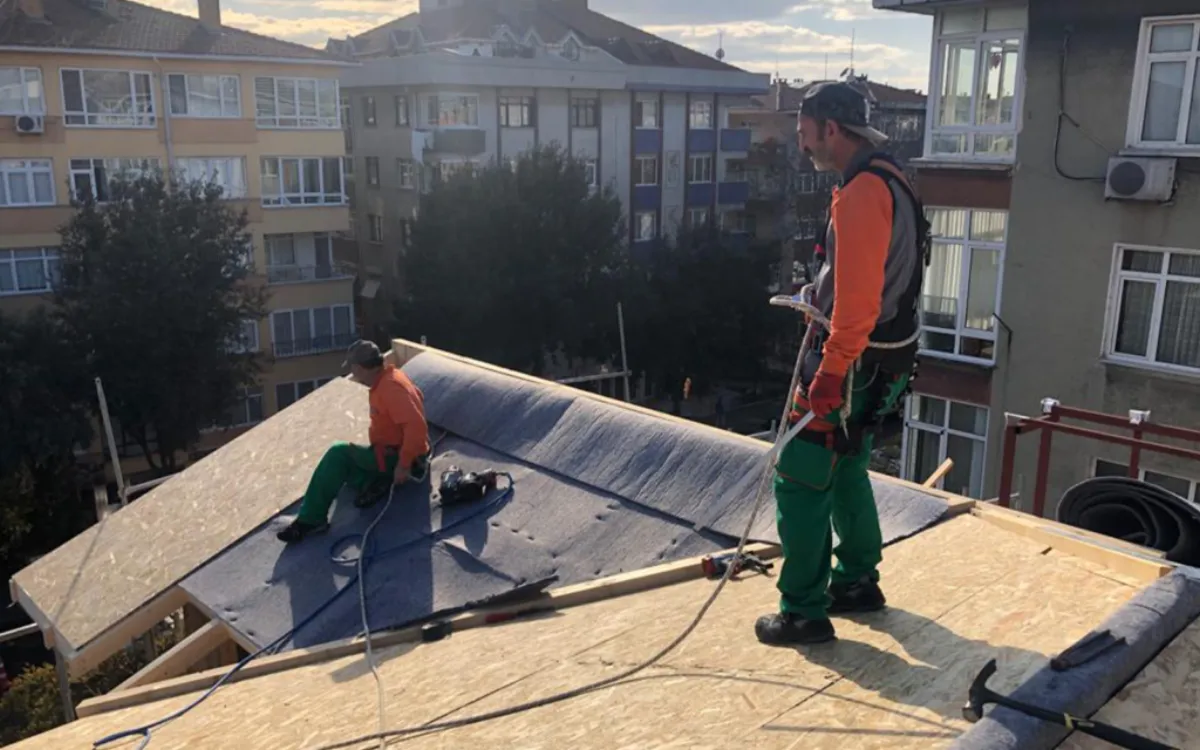

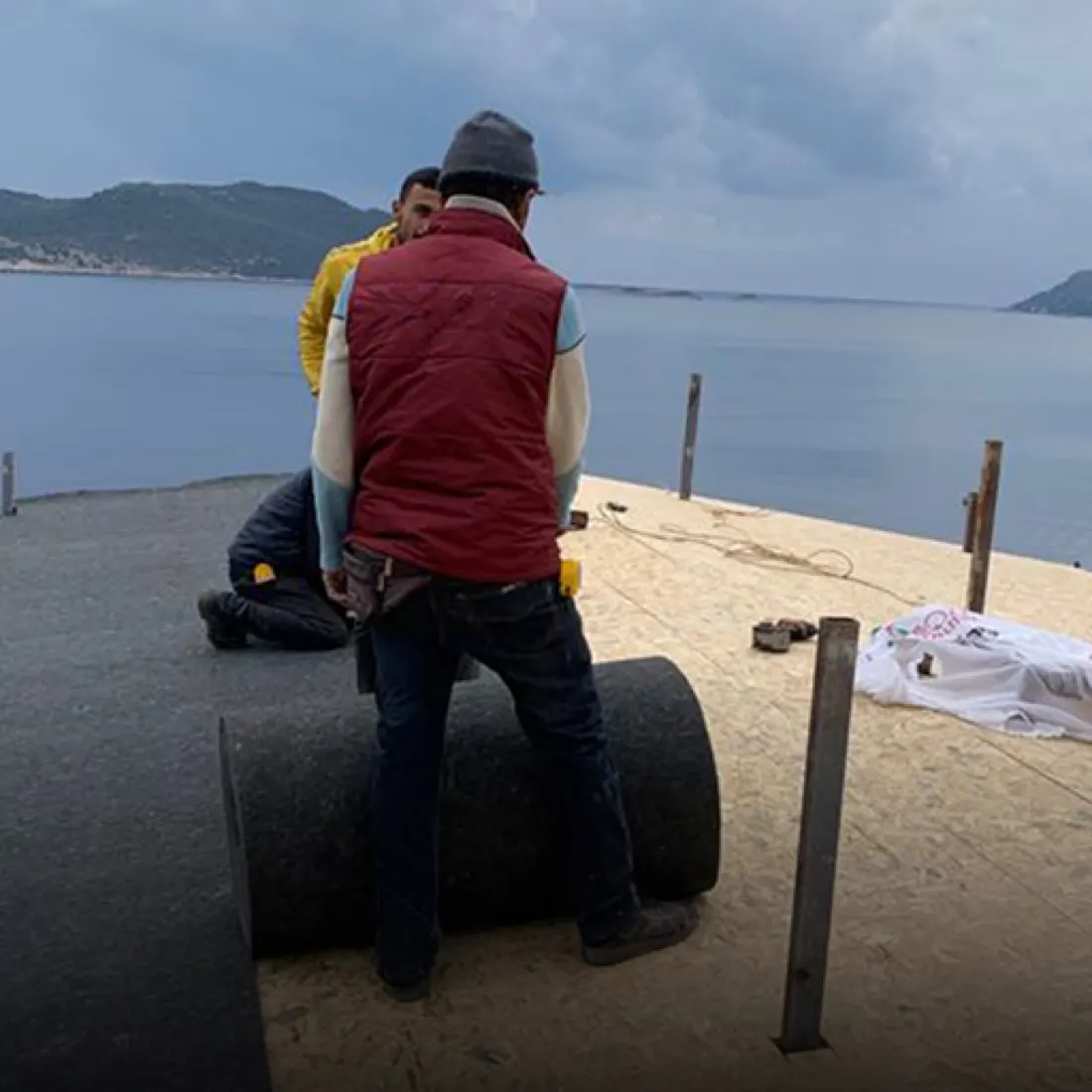

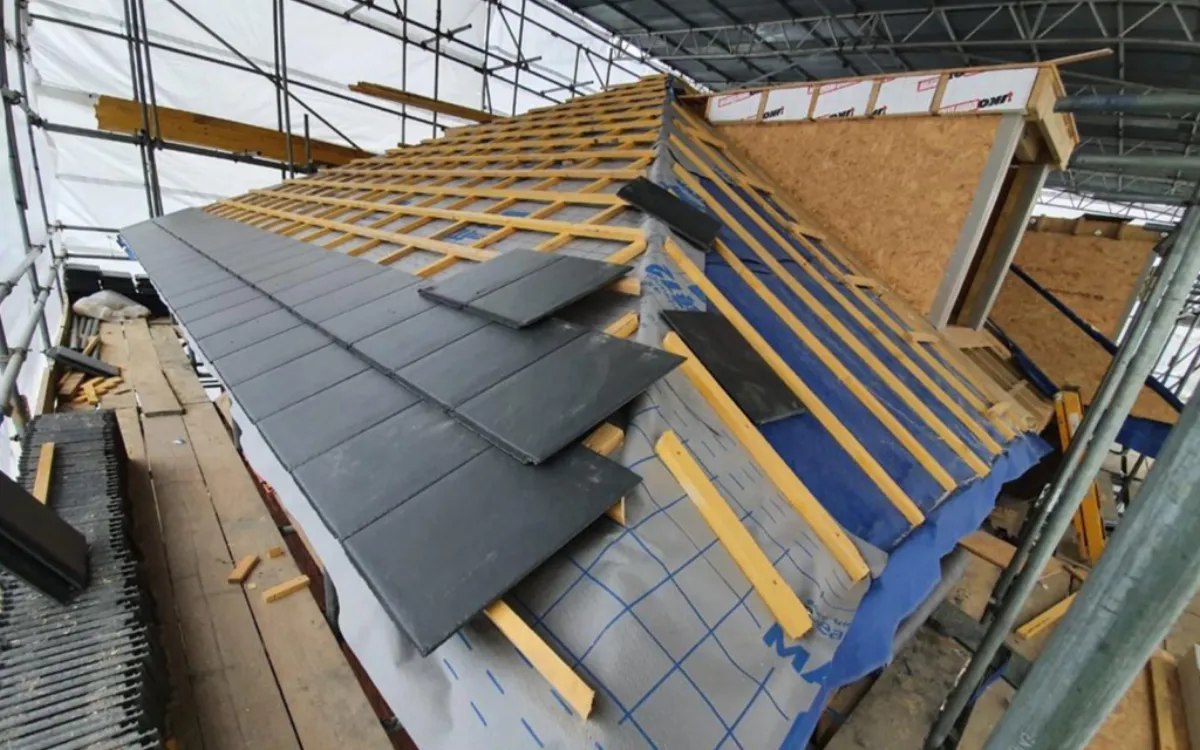

- 01Kiremit altı — keçe OSB üzerine halı gibi serilir, belirli aralıklarla çivi ile sabitlenir; üzerine çıta ve kiremit gelir.
- 02OSB altı (mertek üstü) — keçe mertekler üzerine serilir, zımba ya da vidayla sabitlenir; üzerine OSB ya da ahşap döşeme kapatılır.
- 03Mertek arası — 40 ya da 50 mm keçe şilte içeriden mertek aralarına yerleştirilir, zımba ya da vidayla merteklere sabitlenir.
- 04Bitmiş çatıda alttan panel — çatı tamamlanmışsa merteklerin arasına/altına içeriden keçe panel uygulanır.
- 05Çatı arası (döşeme üstü) — keçe çatı arası döşemesine halı gibi serilir, isteğe bağlı üzerine şap atılır; ısıtılan hacim küçülür.
- 06Çelik çatı — keçe çatı konstrüksiyonu ile çatı kaplaması arasına ya da konstrüksiyonun altına serilir, çelik profillere vidayla sabitlenir.
- 07Teras ve beton çatı — teras çatıda keçe su yalıtımının üzerine serilir ve üstüne doğrudan şap dökülür; beton çatıda keçe betonun üzerine serilip üstüne sürme su yalıtımı yapılır ya da su yalıtımının üzerine serilip şapla kapatılır.
Doğru Beklenti
Çatı ısı yalıtımı çatı tipine göre farklı kurgu ister; kiremit altı, mertek arası ve çatı arası çözümleri aynı değildir. Yalıtımın yanında çatı havalandırması, yoğuşmayı önlemek için önemlidir.
Sistem özeti
- Isıl iletkenlik (λ)
- 0,0331 W/(m·K) — 15 mm için (kaynak değeri)
- Kalınlık seçenekleri
- 7 / 15 / 20 mm; mertek arasında 40 / 50 mm
- Gramaj
- 700–1500 gr/m² (7–20 mm)
- Yangın tepki sınıfı
- B-s1, d0
- Uygulama noktaları
- Kiremit altı / OSB altı / mertek arası / bitmiş çatı / çatı arası / çelik çatı / teras ve beton çatı
| Kalınlık | Gramaj | Isıl iletkenlik λ | ΔLw şap altı | Yangın tepkisi | Su buharı µ |
|---|---|---|---|---|---|
| 7 mm | 700 gr/m² | 0,0335 W/(m·K) | 27 dB | B-s1,d0 | 1,1 |
| 15 mm | 1.000 gr/m² | 0,0331 W/(m·K) | 29 dB | B-s1,d0 | 1,1 |
| 20 mm | 1.500 gr/m² | 0,0334 W/(m·K) | 29 dB¹ | B-s1,d0 | 1,1 |
ΔLw: darbe sesi azaltımı, laboratuvar döşeme testi. Değerler kalınlık başına föy değeridir; sistem performansı yapı detayına göre değişir. Tüm malzemeler ve kaynak. ¹ 20 mm için 20 mm şilte darbe sesi test raporu: 36 dB.
- Müstakil ev ve villa çatıları
- Çatı katı / dubleks üst kat daireleri
- Kullanılmayan çatı arası bulunan yapılar
- Yeni çatı yapımı ve çatı yenileme projeleri
- Sonradan yalıtım ihtiyacı doğan bitmiş çatılar
Bu çözümün ürün kataloğu yakında eklenecek.
Bu arada teknik değerler, katman kurgusu ve uygulama talimatı için teknik rehberimize bakabilir ya da projeniz için bize yazabilirsiniz.
Uygulama ve kesit görselleri
Gerçek uygulama fotoğrafları ve katman kesit şemaları.
Bu çözümde kullanılan ürünler
Ürünler FeltBi Market'te satışa sunulur. Burada her ürünün bu sistemdeki görevini görebilirsiniz.
Bu çözümde kullanabileceğiniz güncel ürünler FeltBi Market'te:
Merak edilenler
Çoğu durumda hayır. Çatı arası kullanılmıyorsa yalıtımı çatı eğimine değil, tavan döşemesinin üstüne sermek daha ekonomik ve etkilidir; ısıtılan hacmi küçültür.
Evet. İçeriden, mertek aralarına/altına keçe panel uygulanabilir.
Evet. Yalıtım kışın ısı kaçışını azalttığı gibi yazın da güneşten gelen ısının içeri geçişini yavaşlatarak üst katın daha serin kalmasına yardımcı olur.
Hayır. Teras çatıda keçe alttaki su yalıtımının üzerine serilir ve üstüne doğrudan şap dökülür; araya naylon gerekmez. Beton çatıda keçe betonun üzerine serilip üstüne sürme su yalıtımı yapılır ya da su yalıtımının üzerine serilip şapla kapatılır. Ayrıntı için 'Teras ve Betonarme Çatı Isı Yalıtımı' sayfasına bakın.
