Şap Altı Isı Yalıtımı Nasıl Yapılır?
Şap altında uygulanan ısı yalıtımı zeminden gelen soğuğu keser ve ısıtma giderini azaltmaya yardımcı olur. izoBOZZ FeltBi keçe şilte şap dökülmeden önce döşemeye yan yana serilir, kenarlarda duvara döndürülür ve şap doğrudan üzerine dökülür; naylon, ek yeri bandı ya da kenar bandı gerekmez. Aynı katman darbe sesini de azaltır.
Yaşanan durum
Zemin katlarda, bodrum üstü dairelerde ve toprakla temas eden döşemelerde ayaklar sürekli üşür; oda istenen sıcaklığa gelse bile zemin soğuk kalır. Bunun temel nedeni, betonun ısıyı hızlı iletmesi ve alttaki soğuk hacme ısı kaçışının önlenmemiş olmasıdır.
Yalıtımsız bir şap, ısıtma sistemi ne kadar çalışırsa çalışsın alttan sürekli ısı kaybeder. Bu hem konfor kaybı hem de gereksiz enerji tüketimi demektir. Özellikle yerden ısıtmalı sistemlerde alttan yalıtım yoksa üretilen ısının önemli bir kısmı aşağı doğru kaçar.
Bu problem nasıl çözülür?
Isı, sıcak yüzeyden soğuk yüzeye doğru hareket eder. Şap altı ısı yalıtımının amacı, döşeme ile şap arasına düşük ısı iletkenliğine sahip bir ara tabaka yerleştirerek bu hareketi yavaşlatmaktır.
izoBOZZ FeltBi keçe, polyester elyafların non-woven makinelerde çapraz iğnelenmesiyle üretilir; lifli yapısı içinde durağan hava tutar. 15 mm keçenin ısıl iletkenliği λ 0,0331 W/(m·K)'dir (TS EN 12667, TSE Rapor 239392). Nefes alan yapısı sayesinde alt kat tavanında nem ve küf oluşumunu önlemeye yardımcı olur.

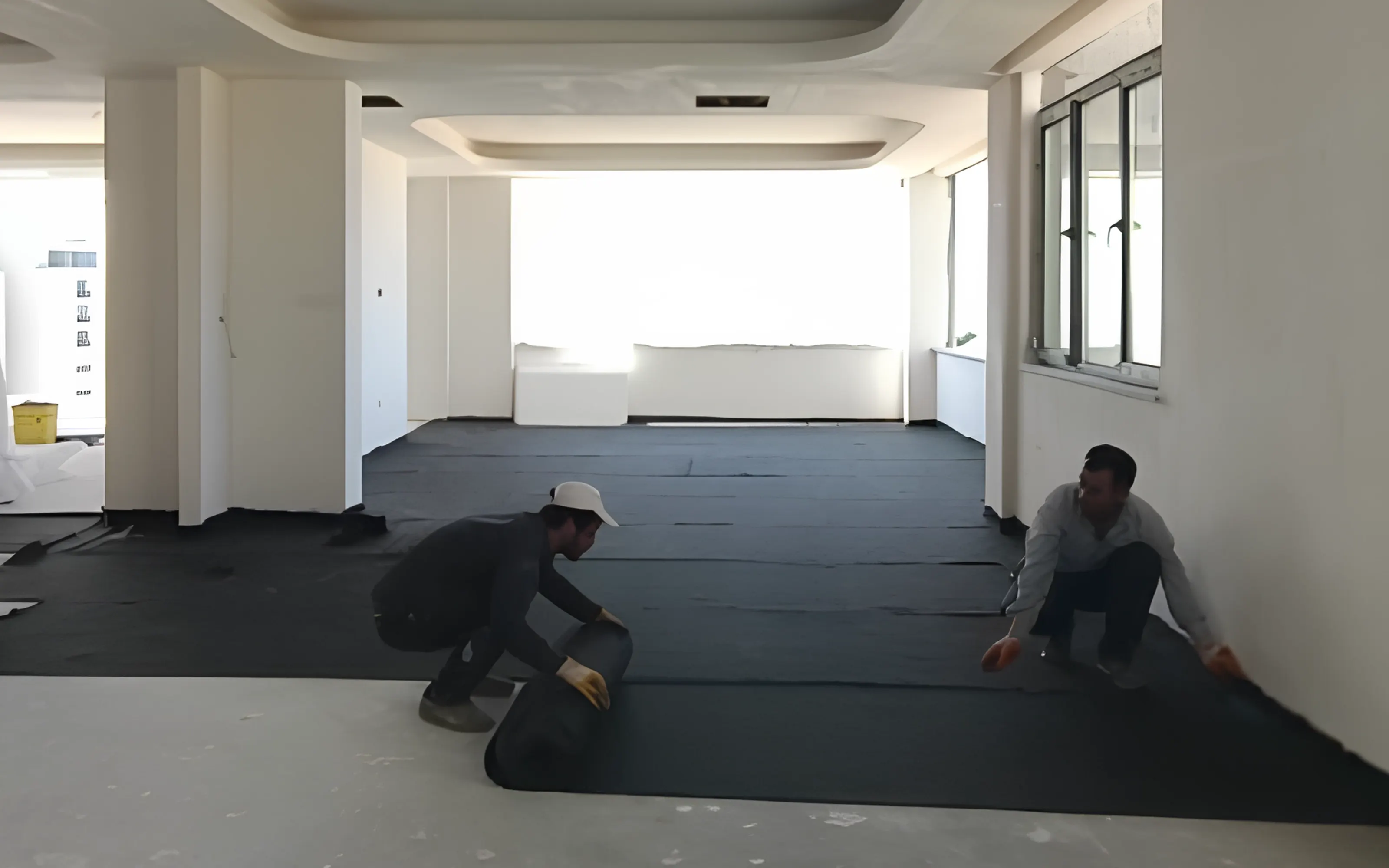

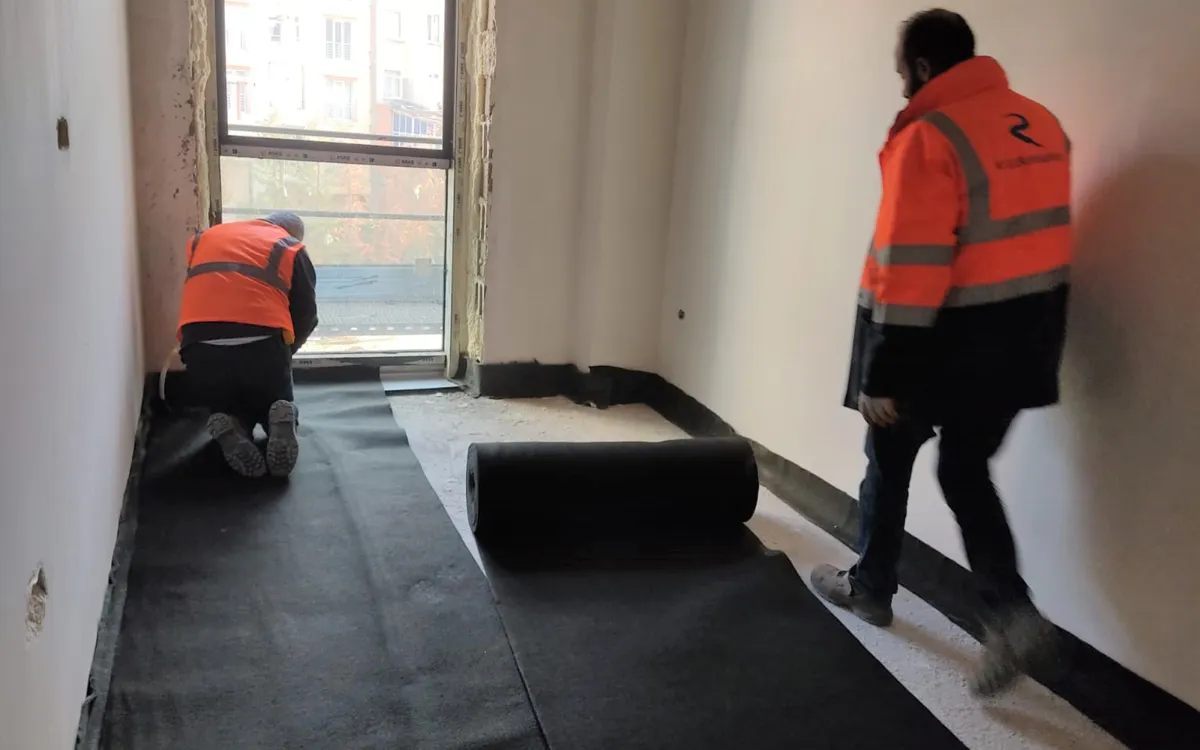

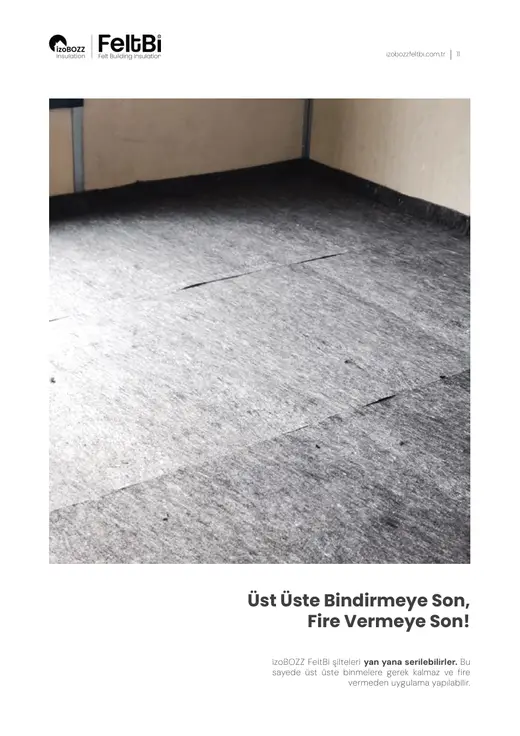

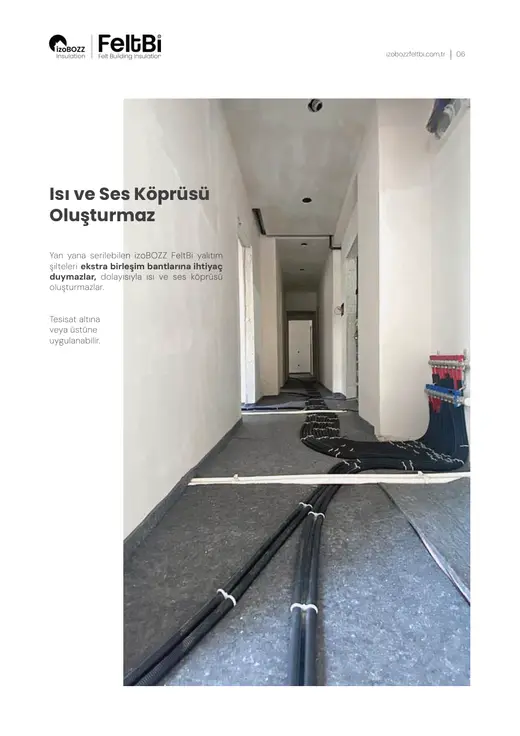

Uygulama tek adımdır: zemin temizlenir; tesisat boruları keçenin altında ya da üstünde kalabilir. Keçe şilteler boşluk bırakmadan yan yana serilir; üst üste bindirilmez, birleşim yerlerine bant çekilmez. Kenarlar şap kalınlığı kadar duvara döndürülür ve doğal bir kenar bandı oluşur.

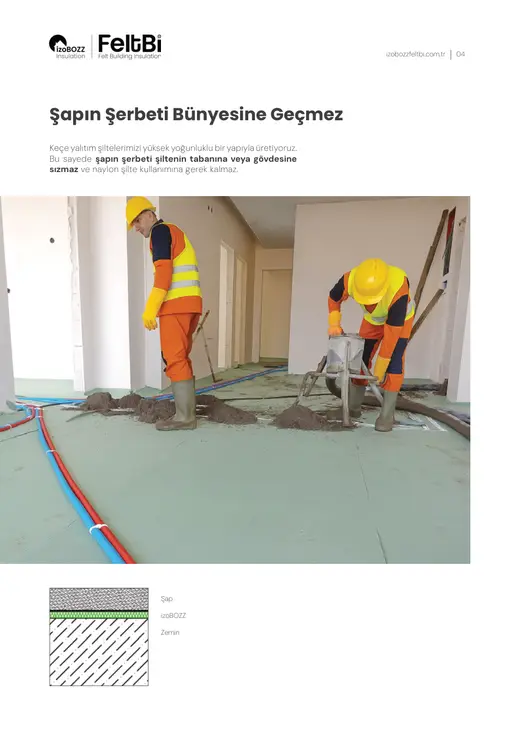

Şap, naylon ya da koruyucu örtü serilmeden doğrudan keçenin üzerine dökülür: yüksek yoğunluklu keçe şap şerbetini bünyesine almaz. Şap kuruduktan sonra duvarda kalan keçe fazlası falçatayla kesilir.

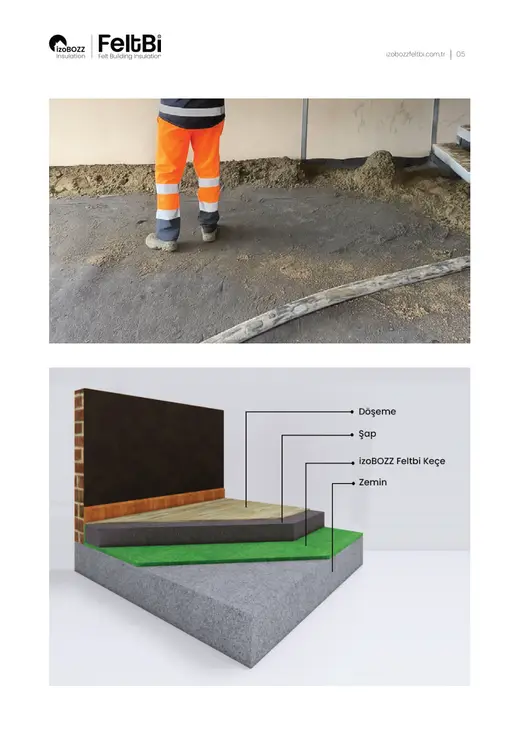

Katman katman sistem
Şap altı ısı yalıtımı, alttan üste.
- 01Betonarme döşeme (mevcut zemin) — yüzey temizlenir, sivri çıkıntılar giderilir; tesisat boruları keçenin altında ya da üstünde kalabilir.
- 02Nem/su bariyeri (gerekli durumlarda) — toprakla temaslı zeminlerde serilir.
- 03izoBOZZ FeltBi keçe şilte — boşluk bırakmadan yan yana serilir; üst üste bindirilmez, birleşim yerlerine bant gerekmez.

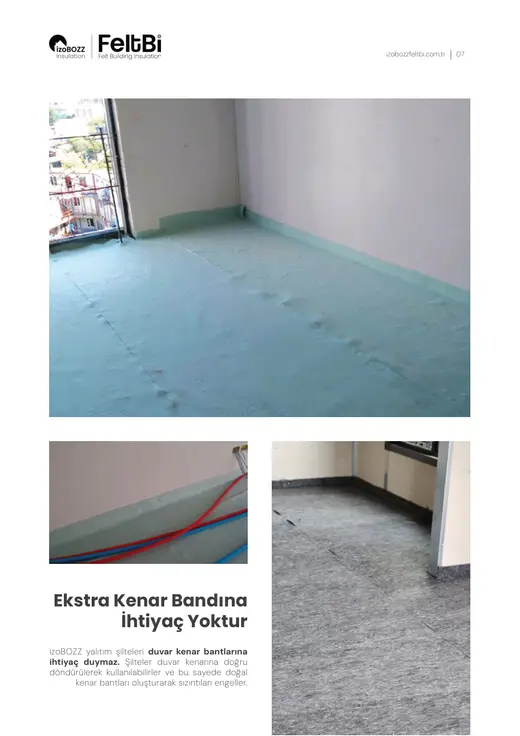

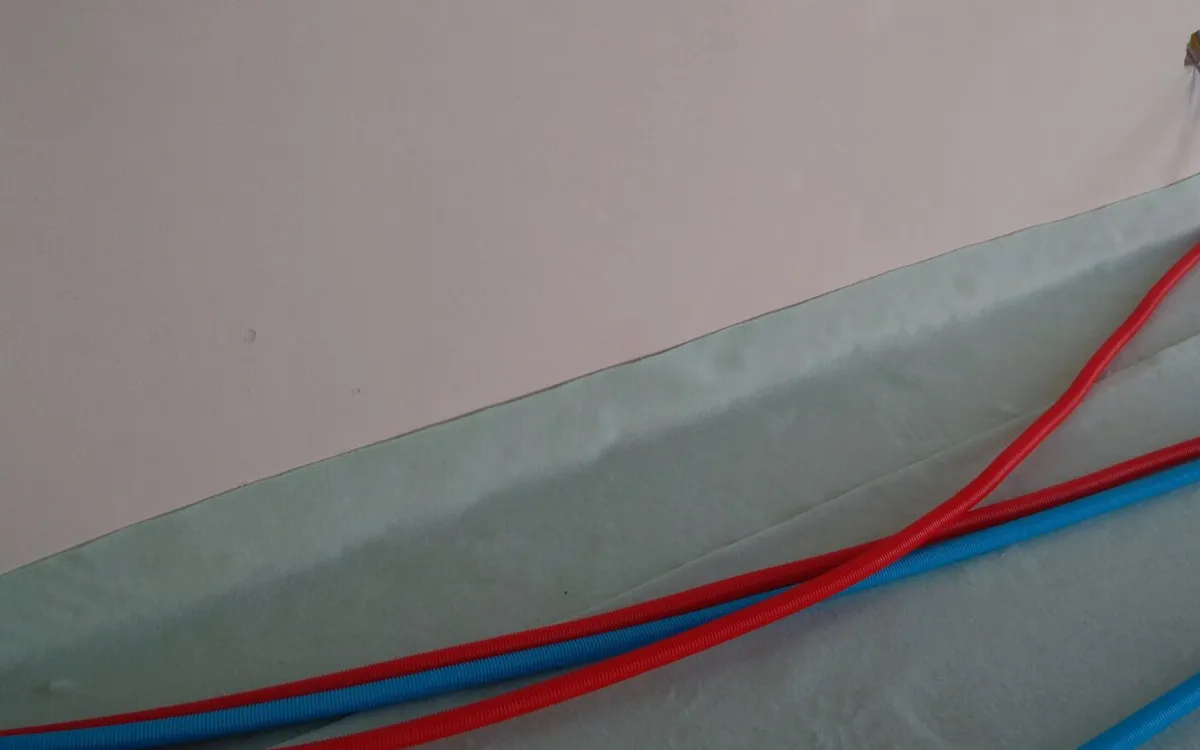

- 04Kenar detayı — keçe duvar diplerinde şap kalınlığı kadar duvara döndürülür; ayrı kenar bandı gerekmez.
- 05Şap — naylon ya da koruyucu örtü serilmeden doğrudan keçenin üzerine dökülür; kuruyunca duvarda kalan keçe fazlası kesilir.
- 06Son kat kaplama — parke, seramik vb.

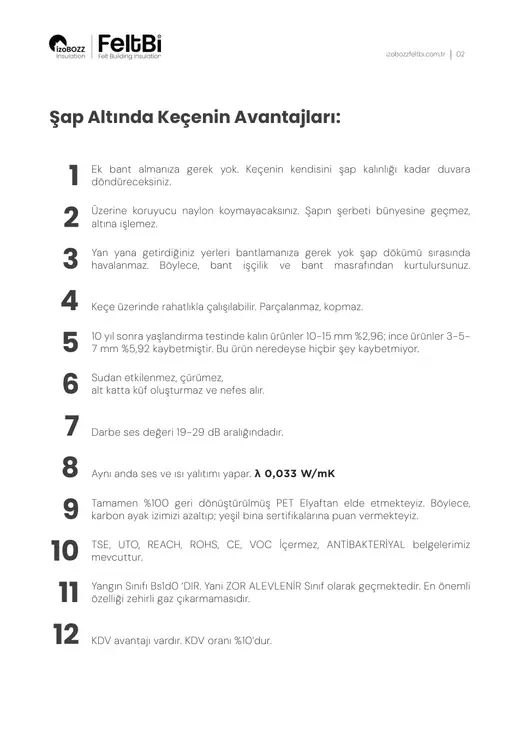

Ayrı kenar bandı, bindirme bandı ve naylon gerekmez: keçe kenarlarda duvara döner, şap doğrudan keçenin üzerine dökülür.
Doğru Beklenti

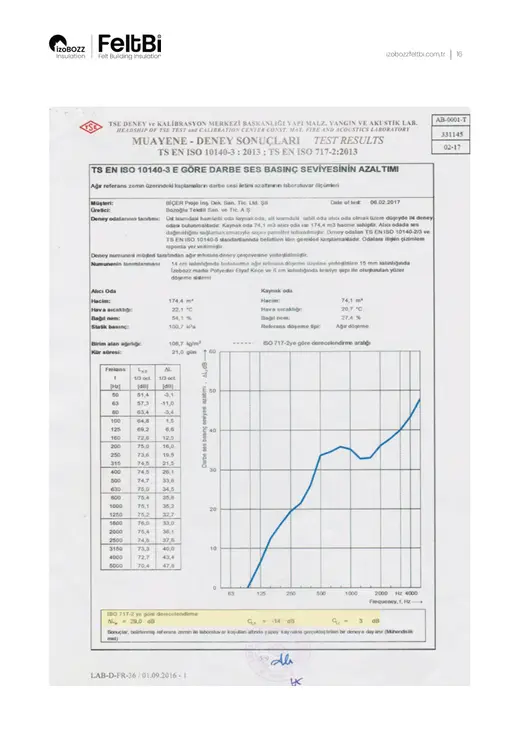

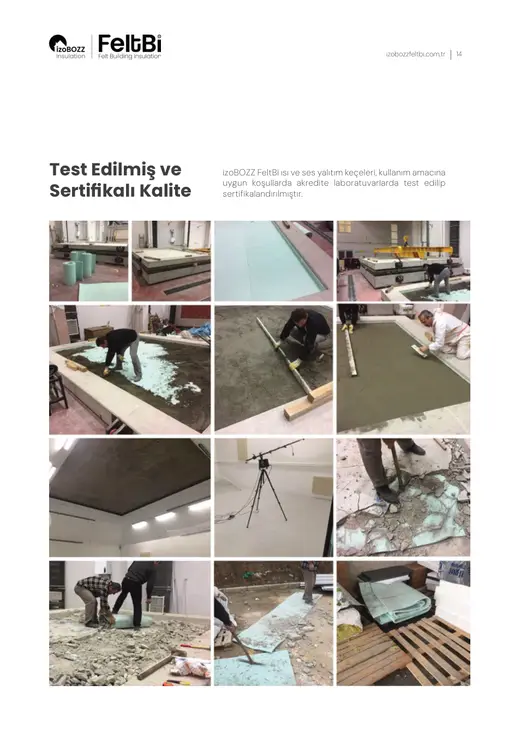

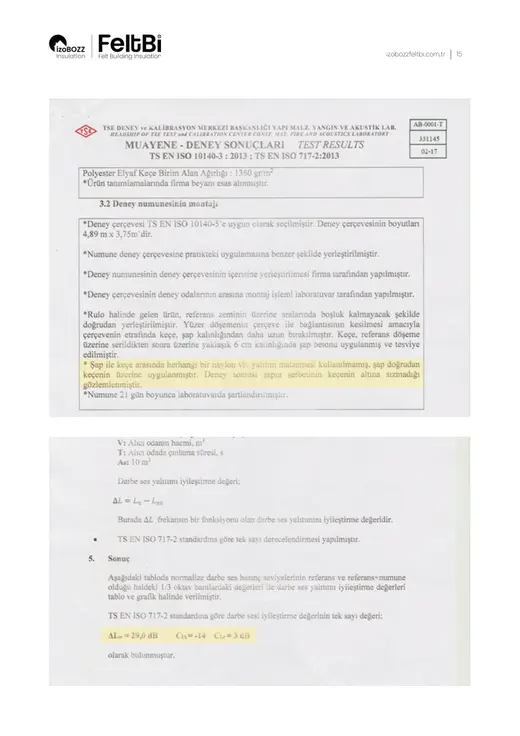

Şap altında kullanılan keçe akredite laboratuvarlarda test edildi: 15 mm keçenin ısıl iletkenliği λ 0,0331 W/(m·K) (TSE Rapor 239392); aynı keçe şap altında darbe sesini 29 dB azalttı (ΔLw 29 dB, 14 cm betonarme döşeme + 6 cm şap, TSE Rapor 331145). Bu testte şap naylonsuz, doğrudan keçenin üzerine döküldü ve şap şerbetinin keçenin altına sızmadığı gözlendi.
Sistem özeti
- Kalınlık seçenekleri
- 3 / 5 / 7 / 10 / 15 / 20 mm (rulo; 20 mm plaka) · hafif seri YN-15
- Isıl iletkenlik (λ)
- 15 mm için ~0,0331, 10 mm için ~0,0390, 5 mm için ~0,0335 W/(m·K) (tipik)
- Darbe ses azaltımı (ΔLw, tipik)
- 10 mm ~29 dB, 15 mm ~29 dB, 20 mm ~36 dB
- Gramaj
- 350–1500 gr/m² (3 mm 350 · 5 mm 500 · 7 mm 700 · 10 ve 15 mm 1000 · 20 mm 1500)
- Yangın / nefes
- Yangın tepki sınıfı B-s1,d0; su buharı difüzyon direnci (µ) ~1,1 — nefes alır
- Basınç altında sünme

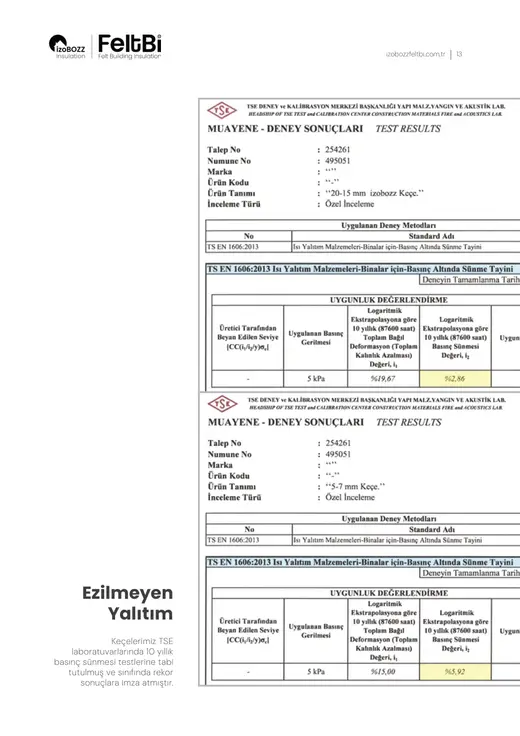

- 5 kPa yük altında 10 yılda %2,86 (15–20 mm, TS EN 1606, TSE Rapor 485354)
- Uygulama yeri
- Betonarme döşeme ile şap arasında; kenar bandı gerektirmeyen sürekli serim

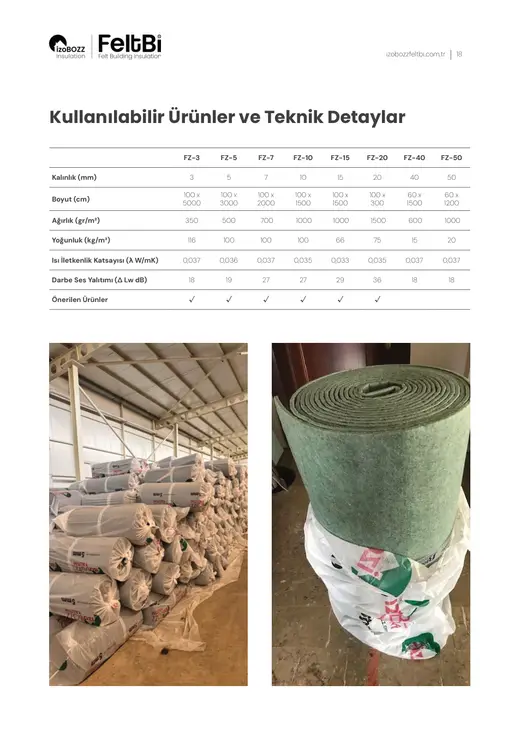

| Kalınlık | Gramaj | Isıl iletkenlik λ | ΔLw şap altı | ΔLw parke altı | Yangın tepkisi | Su buharı µ |
|---|---|---|---|---|---|---|
| 3 mm | 350 gr/m² | 0,0335 W/(m·K) | 18 dB | 23 dB | B-s1,d0 | 1,1 |
| 5 mm | 500 gr/m² | 0,0335 W/(m·K) | 19 dB | 25 dB | B-s1,d0 | 1,1 |
| 7 mm | 700 gr/m² | 0,0335 W/(m·K) | 27 dB | — | B-s1,d0 | 1,1 |
| 10 mm | 1.000 gr/m² | 0,0390 W/(m·K) | 29 dB | — | B-s1,d0 | 1,1 |
| 15 mm | 1.000 gr/m² | 0,0331 W/(m·K) | 29 dB | — | B-s1,d0 | 1,1 |
| 20 mm | 1.500 gr/m² | 0,0334 W/(m·K) | 29 dB¹ | — | B-s1,d0 | 1,1 |
ΔLw: darbe sesi azaltımı, laboratuvar döşeme testi. Değerler kalınlık başına föy değeridir; sistem performansı yapı detayına göre değişir. Tüm malzemeler ve kaynak. ¹ 20 mm için 20 mm şilte darbe sesi test raporu: 36 dB.
- Zemin kat ve bodrum üstü daireler
- Toprakla temaslı döşemeler
- Yerden ısıtmalı zeminler
- Müstakil ev ve villa zemin döşemeleri
- Şap yenilenen tadilat projeleri
Şap Altı Keçe Isı ve Ses Yalıtım Şiltesi

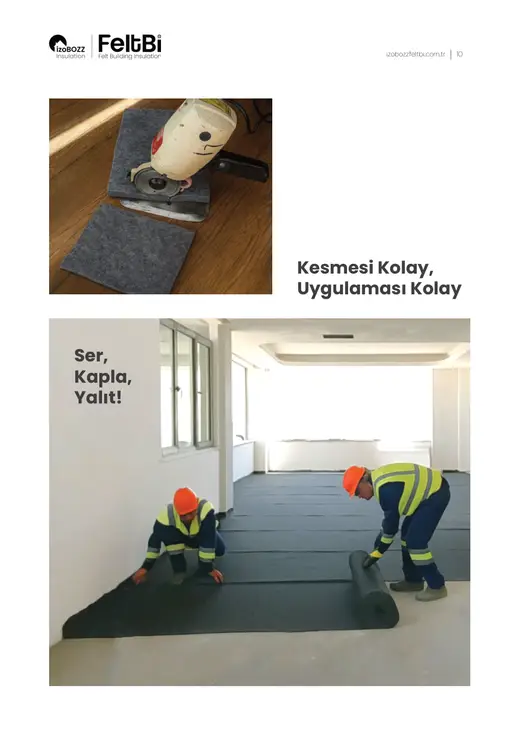

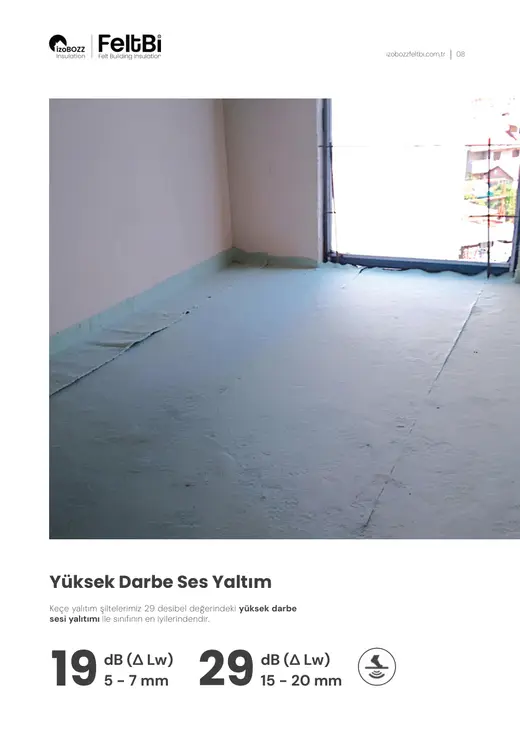

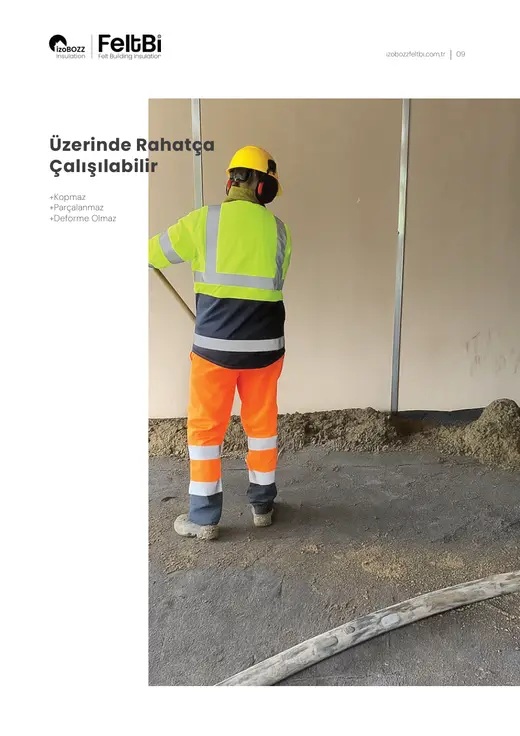

Ürünün teknik özellikleri, uygulama detayları, test değerleri ve kalınlık tablosu — kataloğun tüm sayfaları.
Şeridin üzerinde imleci sağa/sola götürerek gezinin · sayfaya tıklayınca katalog kitap gibi açılırŞeridi yana kaydırın · sayfaya dokununca katalog kitap gibi açılır

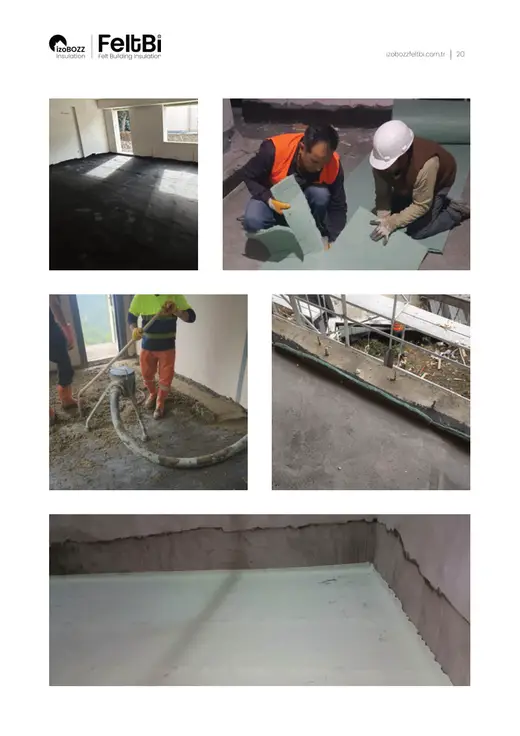

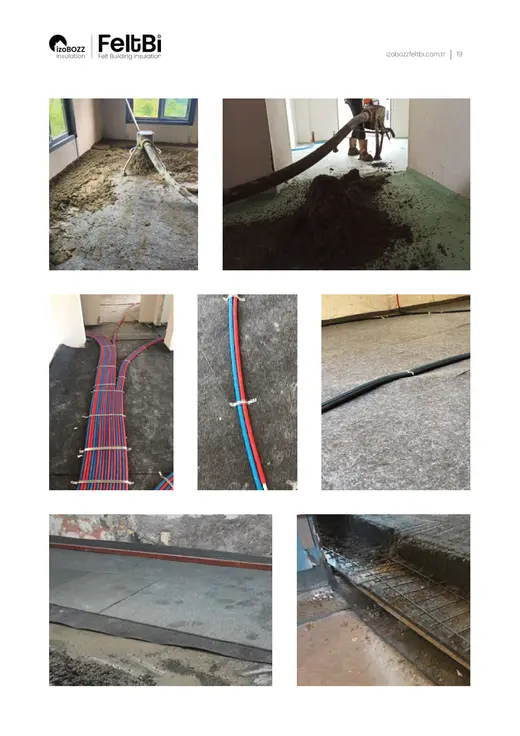

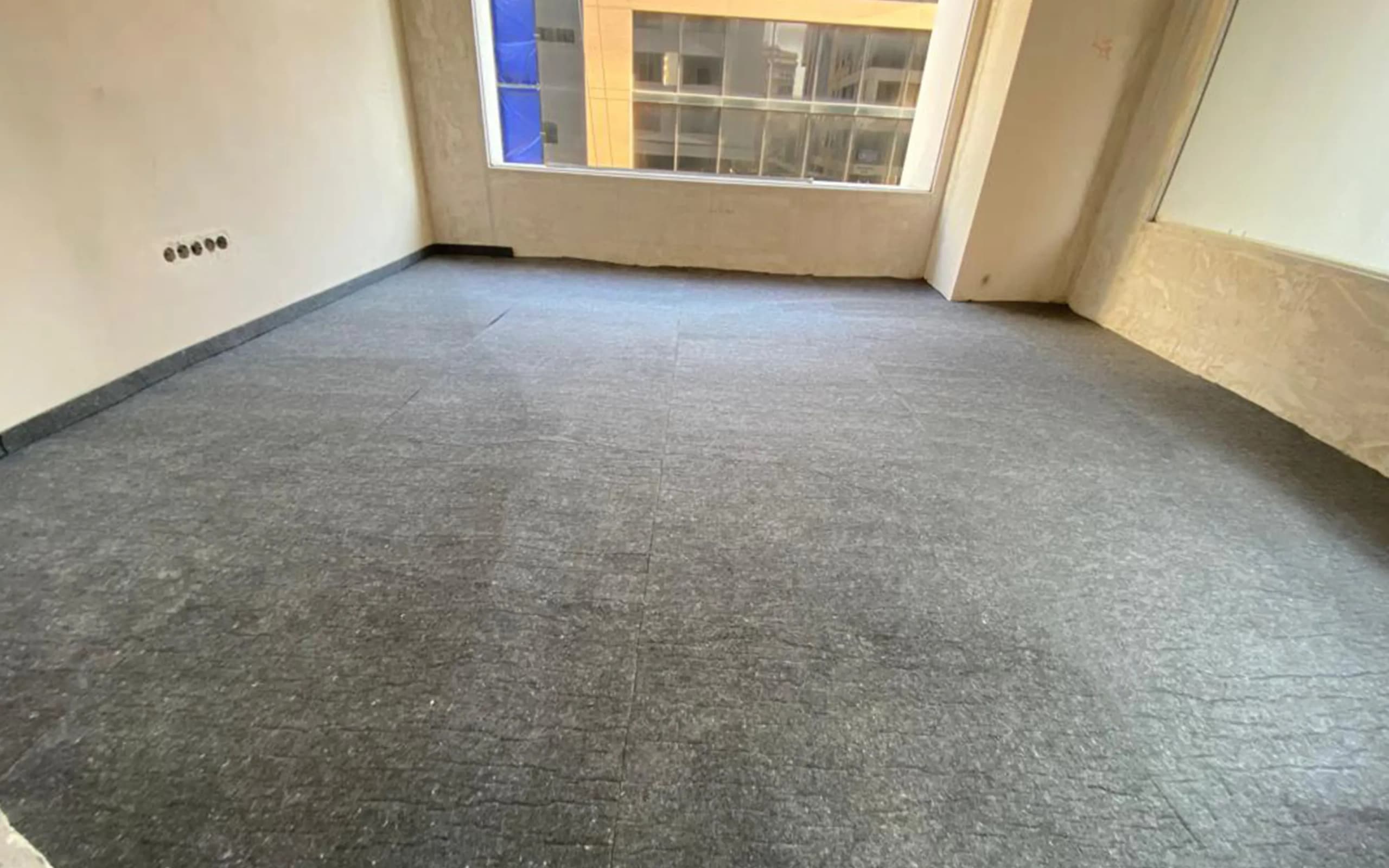

Uygulama ve kesit görselleri
Gerçek uygulama fotoğrafları ve katman kesit şemaları.
Bu çözümde kullanılan ürünler
Ürünler FeltBi Market'te satışa sunulur. Burada her ürünün bu sistemdeki görevini görebilirsiniz.
Bu çözümde kullanabileceğiniz güncel ürünler FeltBi Market'te:
7mm-YN 300 gr/m2- Şap Altı Isı Yalıtımı Polyester Elyaf Keçe
10 mm 400gr/m2 yn Şap Altı Isı Yalıtım Şiltesi Polyester Elyaf Keçe
15mm YN 600 gr/m2 - Şap Altı Isı Ses Yalıtım Şiltesi P.Elyaf Keçe
10 mm 1000 gr/m2 Şap Altı Isı Yalıtım Şiltesi Polyester Elyaf Keçe
7mm 700 gr/m2 Şap Altı Isı Yalıtım Şiltesi Polyester Elyaf Keçe
15 mm 1000gr/m2 Şap Altı Isı Yalıtım Şiltesi Polyester Elyaf Keçe
Bu çözümün uygulandığı projeler
Four Seasons Resort & Private Residences Bodrum -Şap Altı Isı ve Ses Yalıtım
Projeyi İncele
Merak edilenler
Alttan ısı kaçışını azalttığı için ısıtma sisteminin daha verimli çalışmasına yardımcı olur. Kazanç; yapının konumu, zemin altındaki hacim ve yalıtım kalınlığına göre değişir.
Evet. Yerden ısıtmada alttan yalıtım özellikle önemlidir; üretilen ısının aşağı yerine yukarı, yaşam alanına yönlenmesine yardımcı olur.
Evet. Aynı keçe katmanı yüzer şap oluşturduğu için darbe sesini de azaltır: 15 mm keçe şap altında ΔLw 29 dB verdi (TSE Rapor 331145). Ses yalıtımı uygulamaları için Şap Altı Ses Yalıtımı sayfasına da bakın.
Bu sistem şap dökümünden önce, döşeme üzerine uygulanır. Şap sökülmeyecekse keçe şilte parkenin altına serilebilir; bkz. Parke Altı Isı Yalıtımı.
Gerek yoktur. izoBOZZ FeltBi keçe yüksek yoğunluklu yapısı sayesinde şap şerbetini bünyesine almaz; şap doğrudan keçenin üzerine dökülür. TSE laboratuvar testinde de şap naylonsuz döküldü ve şerbetin keçenin altına sızmadığı gözlendi (Rapor 331145).
