Teras ve Betonarme Çatı Isı Yalıtımı
Teras çatılarda izoBOZZ FeltBi keçe şilte, alttaki su yalıtımının üzerine serilir ve üstüne doğrudan şap dökülür. Araya naylon, ek yerlerine bant, duvar diplerine kenar bandı gerekmez. Beton çatıda keçe betonun üzerine serilip üstüne sürme su yalıtımı yapılır. Teras ve çatı ısı kaybından ve yaz sıcağından korunur; şap altındaki keçe yürüme sesinin alt kata geçişini de azaltır.
Yaşanan durum
Betonarme çatı ve teras döşemeleri, güneşe ve dış hava koşullarına doğrudan maruz kalır. Yalıtımsız bir betonarme çatıda, kışın içeriden dışarı ciddi ısı kaybı olur; yazın ise güneşle ısınan beton, altındaki hacmi bunaltıcı hale getirir.
Ayrıca teras ve düz çatılarda ısı yalıtımı tek başına düşünülemez; su yalıtımıyla ilişkisi doğru kurulmazsa nem ve su sorunları ortaya çıkar. İki katman birbirini tamamlayacak şekilde planlanmalıdır.
Bu problem nasıl çözülür?
Teras ısı yalıtımında keçe şilte şapın altına serilir; şap doğrudan keçenin üzerine dökülür. Böylece ısı akışı yavaşlar, şap da yüzer hâle gelerek darbe sesini azaltır.
Teras çatıda keçe iki su yalıtımı katmanının arasında çalışır: alttaki su yalıtımı betonarmeyi korur, keçe ısı ve darbe sesi yalıtımı yapar, şapın üstündeki su yalıtımı yağmuru keser. Su yalıtımının türü ve detayı yapının projesine göre belirlenir.

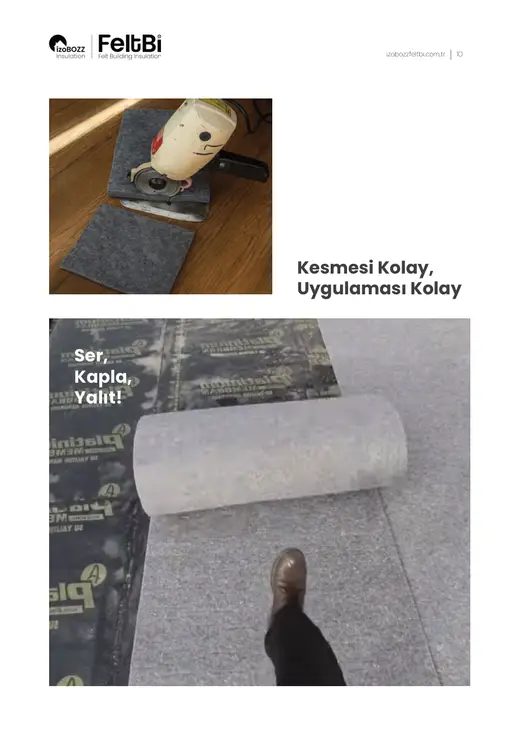

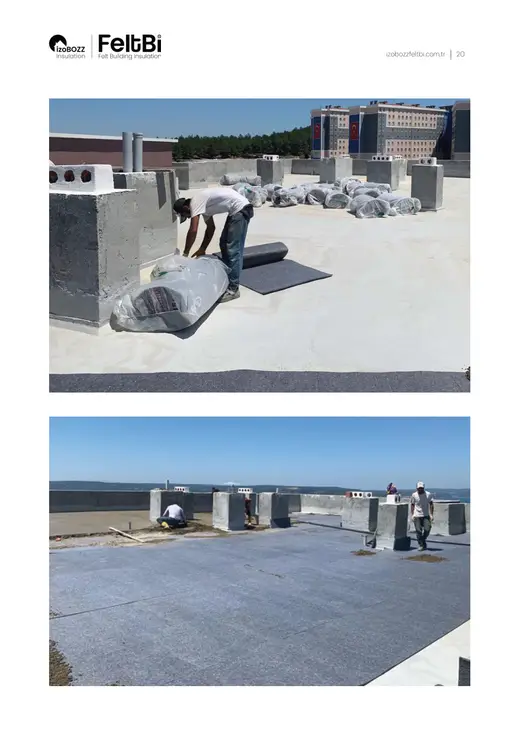

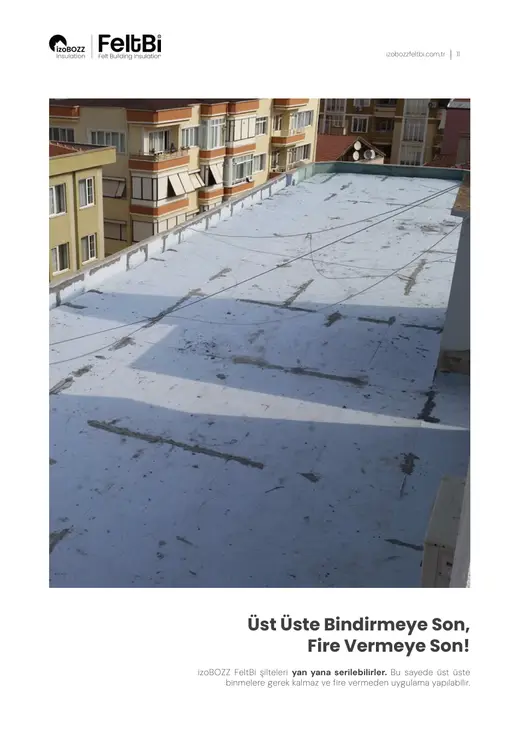

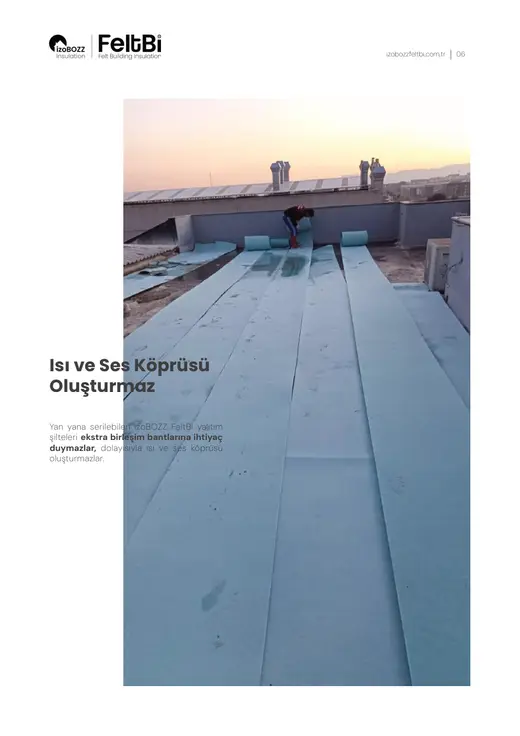

1. Uygulama: Teras çatı (şap altı). Zemin temizlenir ve pürüzsüz hâle getirilir, alt su yalıtımı yapılır. Keçe şilteler halı gibi yan yana, boşluksuz serilir; üst üste bindirilmez, birleşim yerlerine bant çekilmez, şap dökümünde havalanmaz. Kenarlar şap kalınlığı kadar parapete ve duvara döndürülür; ayrı kenar bandı gerekmez. Şap, naylon serilmeden doğrudan keçenin üzerine dökülür; keçe şap şerbetini bünyesine almaz. Şap kuruduktan sonra duvar diplerinde kalan keçe fazlası kesilir; şapın üzerine su yalıtımı, döşeme altı şilte ve kaplama yapılır.
2. Uygulama: Beton çatı. İki sırayla uygulanır. Birincisinde keçe betonun üzerine yan yana, boşluk bırakmadan serilir ve üstüne sürme su yalıtımı yapılır. İkincisinde önce betonun üzerine su yalıtımı yapılır, ardından keçe serilir ve üzerine şap dökülür. İki sırada da şilteler yan yana serilir; bant ve bindirme gerekmez.

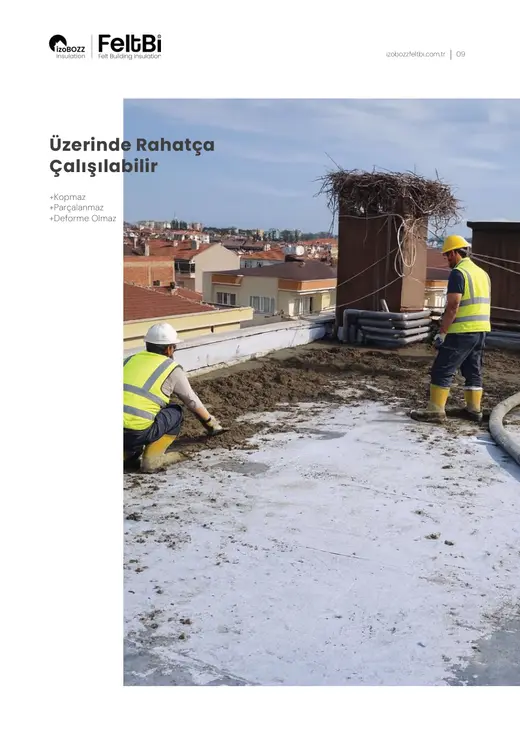

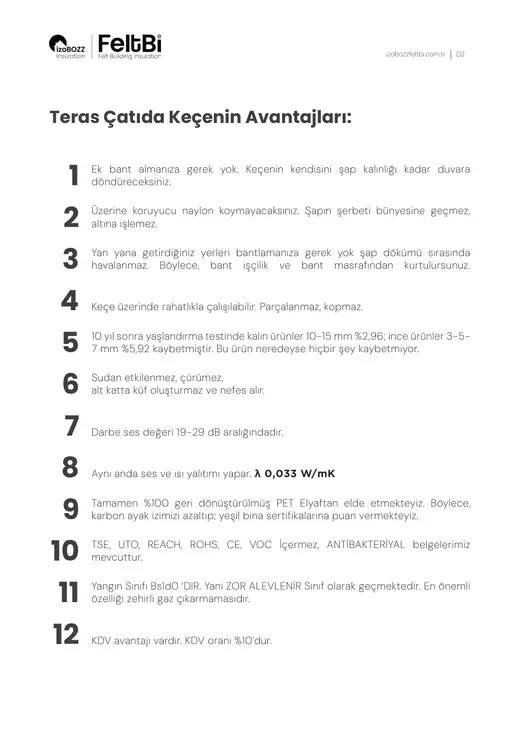

Keçe üzerinde rahatça çalışılır; kopmaz, parçalanmaz, deforme olmaz. Nefes alır, nem ve rutubet yapmaz; alt katta küf oluşturmaz.
Katman katman sistem

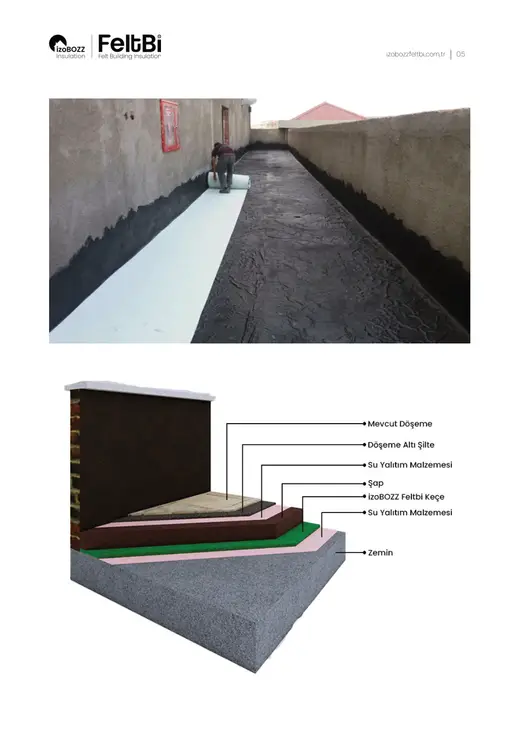

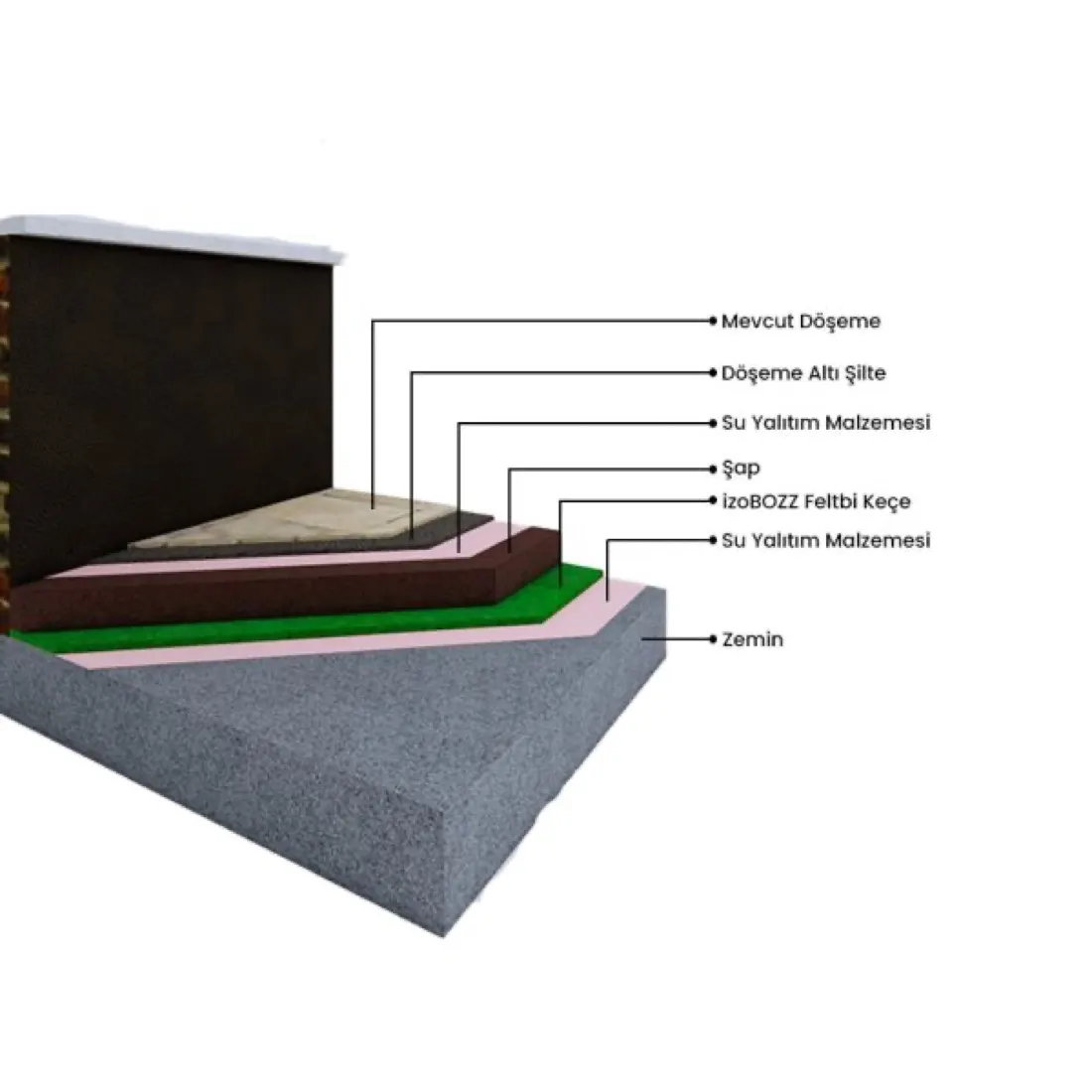

Teras kesiti, alttan üste.
- 01Betonarme döşeme — yüzey temizlenir, pürüzsüz hâle getirilir; eğim kontrol edilir.
- 02Su yalıtım malzemesi — döşemenin üzerine.
- 03izoBOZZ FeltBi keçe şilte (15 ya da 20 mm) — halı gibi yan yana, boşluksuz serilir; bindirme ve ek yeri bandı gerekmez.

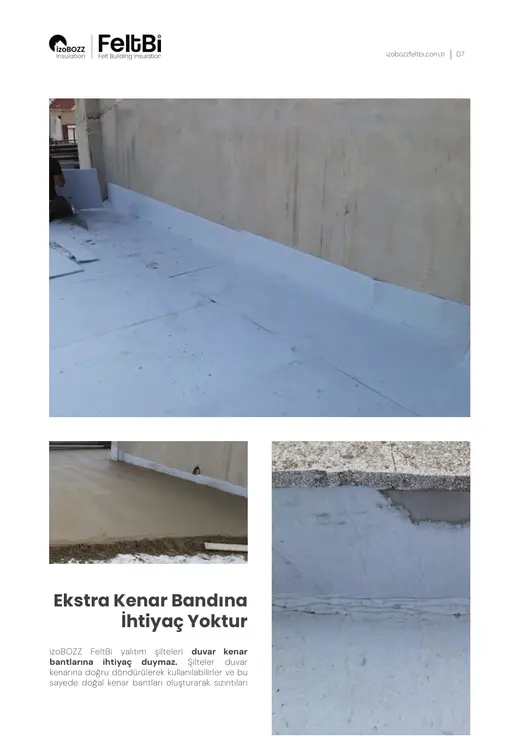

- 04Kenar detayı — keçe parapet ve duvar diplerinde şap kalınlığı kadar yukarı döndürülür; ayrı kenar bandı gerekmez.
- 05Şap — naylon serilmeden doğrudan keçenin üzerine dökülür.
- 06Su yalıtım malzemesi — şapın üzerine.
- 07Döşeme altı şilte ve teras kaplaması.
Katman sırası firmanın teras kataloğundaki kesittir (s.5). Keçe duvar diplerinde döndürüldüğü için şap duvara değmez ve yüzer döşeme oluşur; şap kuruduktan sonra fazla kalan keçe kesilir. Su yalıtımının türü ve detayları (süzgeç, parapet, eğim) yapının projesine göre belirlenir. Beton çatıda keçe betonun üzerine serilip üstüne sürme su yalıtımı yapılır ya da su yalıtımı, keçe ve şap sırasıyla uygulanır.
Doğru Beklenti

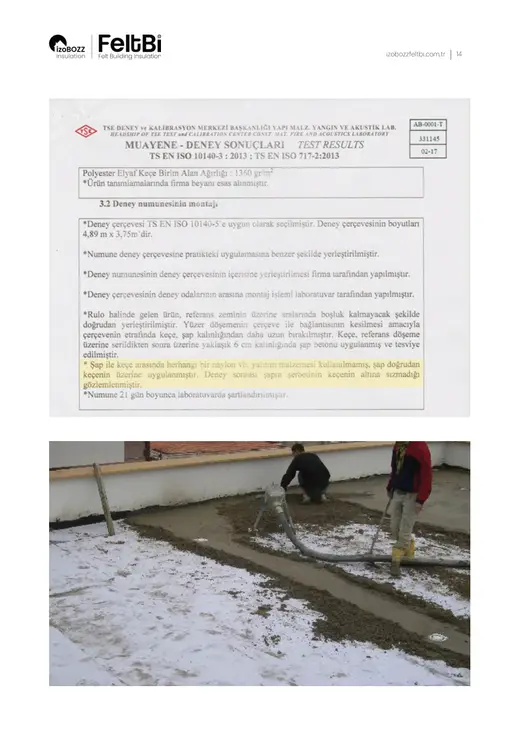

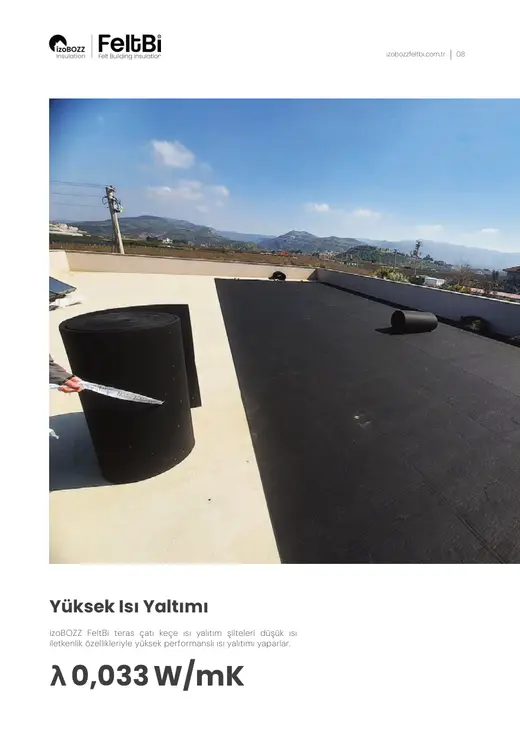

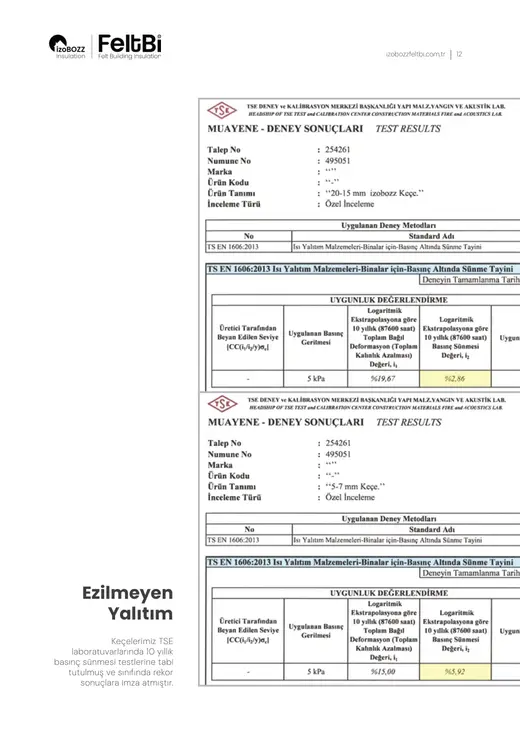

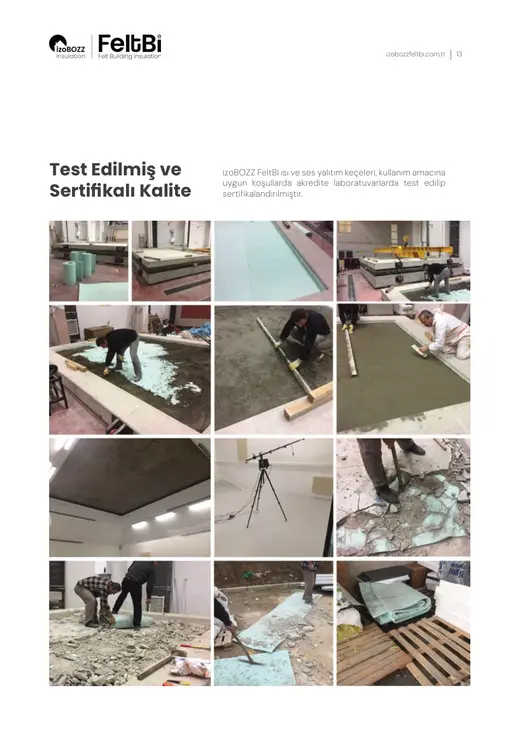

Teras şapının altında kullanılan keçe akredite laboratuvarda test edildi: 15 mm keçenin ısıl iletkenliği λ 0,0331 W/(m·K) (TSE 239392); 15 mm keçe üzerine yaklaşık 6 cm şap dökülen döşemede darbe sesi 29 dB azaldı (ΔLw 29 dB; TSE 331145, TS EN ISO 10140-3 / 717-2). Şap naylonsuz, doğrudan keçenin üzerine döküldü ve şerbet keçenin altına geçmedi. Keçe yük altında formunu korur: 5 kPa sürekli yükte 10 yıllık basınç sünmesi %2,86 (15–20 mm, TSE 485354, TS EN 1606). Ayrıca su yalıtımı ayrı bir uzmanlık gerektirir; İzobozz burada ısı katmanını ve membran koruma tabakasını sağlar, komple su izolasyon taahhüdü vermez.
Sistem özeti

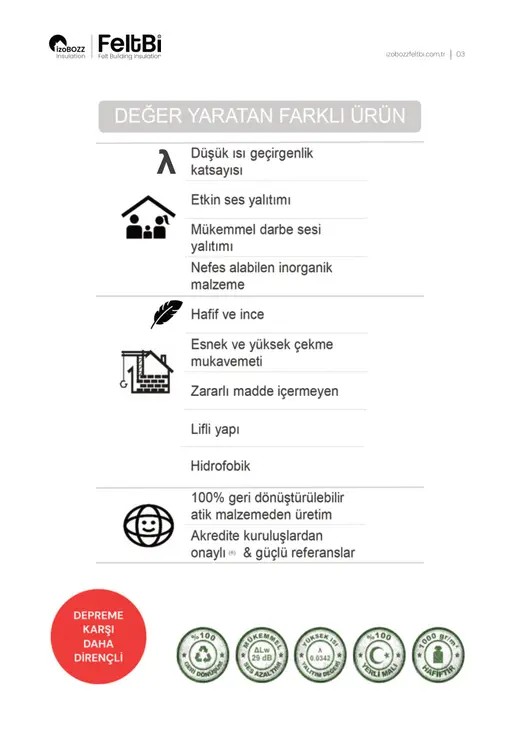

- Isıl iletkenlik (λ)
- 0,0331 W/(m·K) — 15 mm; 0,0334 W/(m·K) — 20 mm
- Kalınlık seçenekleri
- 15 / 20 mm
- Gramaj
- 1000 gr/m² (15 mm) – 1500 gr/m² (20 mm)
- Basınç altında sünme
- %2,86 — 5 kPa sürekli yük, 10 yıllık ekstrapolasyon; 15–20 mm (TSE 485354, TS EN 1606)
- Darbe sesi (şap altı)
- ΔLw 29 dB — 15 mm keçe + 6 cm şap, 14 cm betonarme döşeme (TSE 331145)
- Yangın tepki sınıfı
- B-s1, d0
- Kritik detay
- Keçe duvar diplerinde şap kalınlığı kadar döndürülür; naylon, ek yeri bandı ve kenar bandı gerekmez

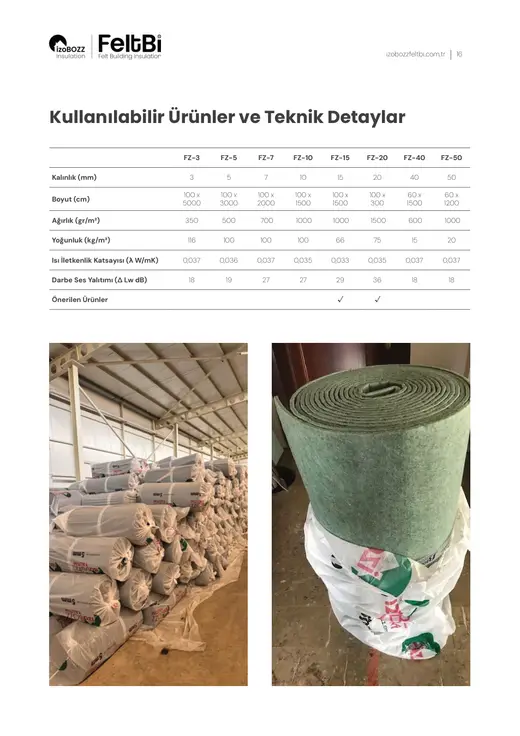

| Kalınlık | Gramaj | Isıl iletkenlik λ | ΔLw şap altı | Yangın tepkisi | Su buharı µ |
|---|---|---|---|---|---|
| 15 mm | 1.000 gr/m² | 0,0331 W/(m·K) | 29 dB | B-s1,d0 | 1,1 |
| 20 mm | 1.500 gr/m² | 0,0334 W/(m·K) | 29 dB¹ | B-s1,d0 | 1,1 |
ΔLw: darbe sesi azaltımı, laboratuvar döşeme testi. Değerler kalınlık başına föy değeridir; sistem performansı yapı detayına göre değişir. Tüm malzemeler ve kaynak. ¹ 20 mm için 20 mm şilte darbe sesi test raporu: 36 dB.
- Düz (betonarme) çatılar
- Teras ve çatı bahçesi zeminleri
- Çatı katı üzerindeki gezilebilir teraslar
- Isı ve su sorunu birlikte yaşanan üst döşemeler
- Eğimli ve kubbeli beton çatılar
Teras Çatı Keçe Isı Yalıtım Şiltesi
Ürünün teknik özellikleri, uygulama detayları, test değerleri ve kalınlık tablosu — kataloğun tüm sayfaları.
Şeridin üzerinde imleci sağa/sola götürerek gezinin · sayfaya tıklayınca katalog kitap gibi açılırŞeridi yana kaydırın · sayfaya dokununca katalog kitap gibi açılır

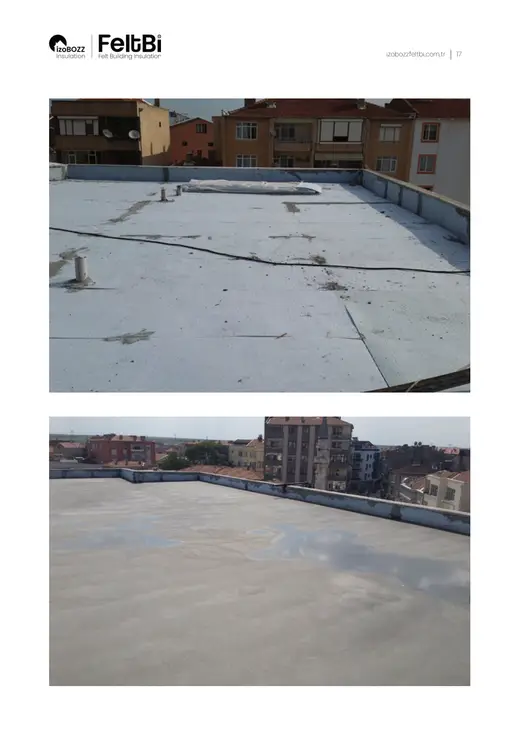

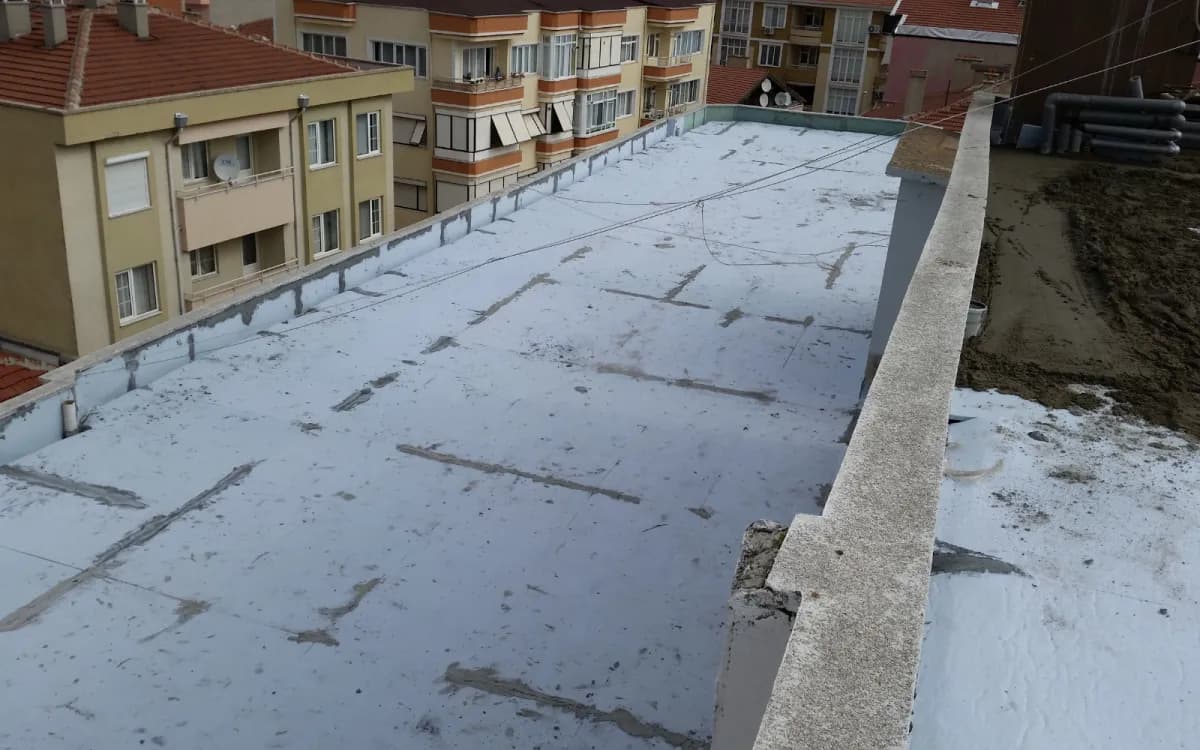

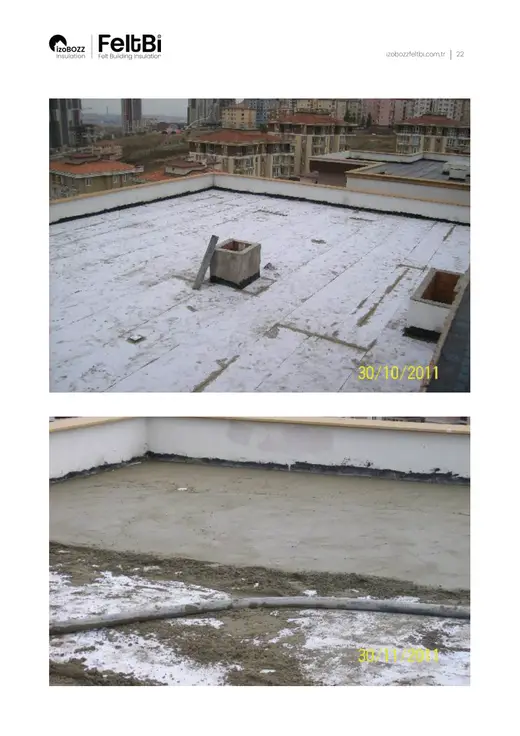

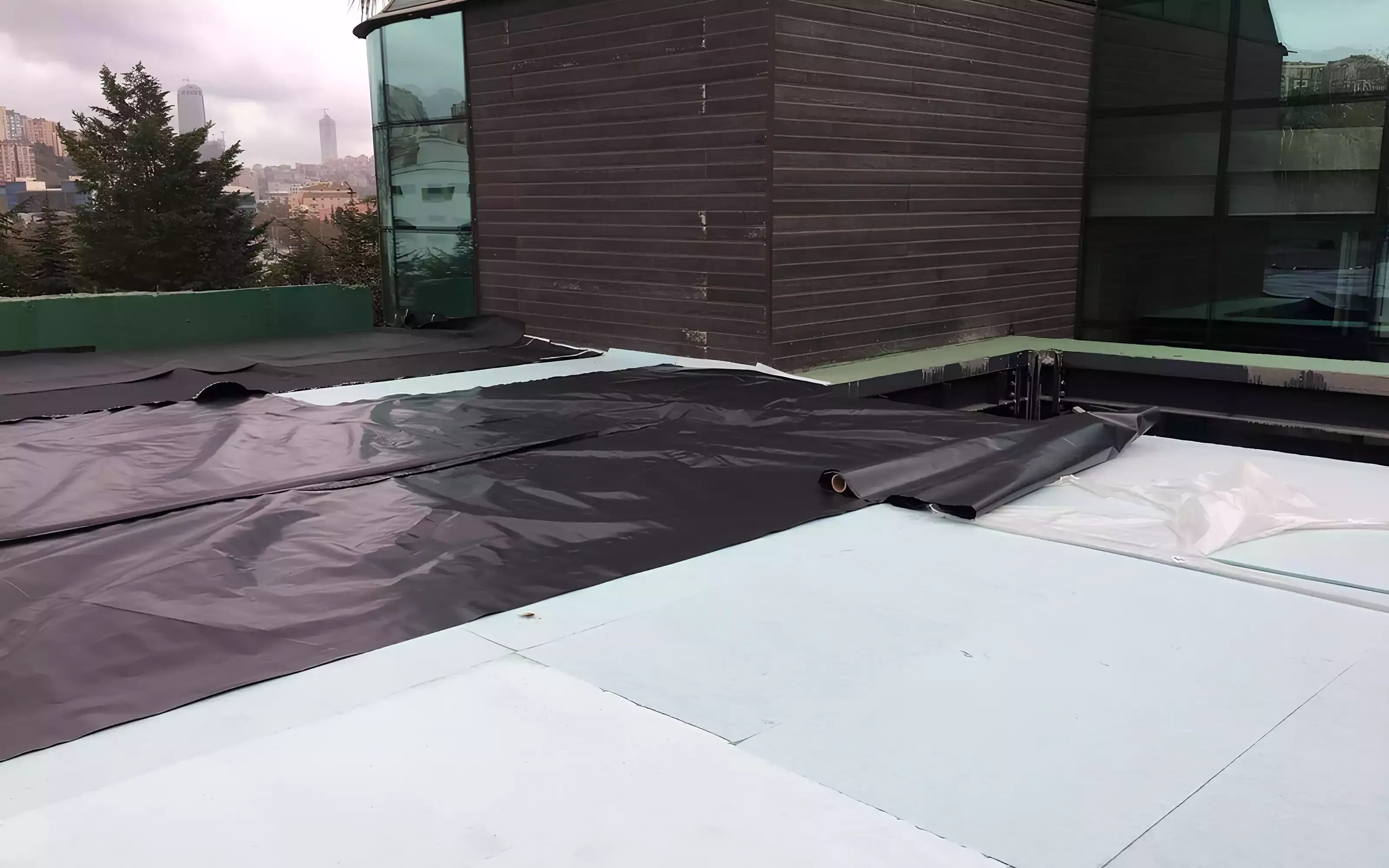

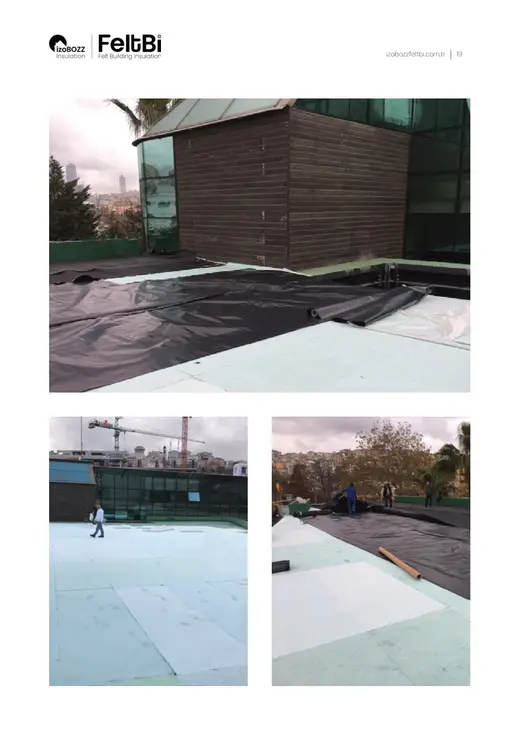

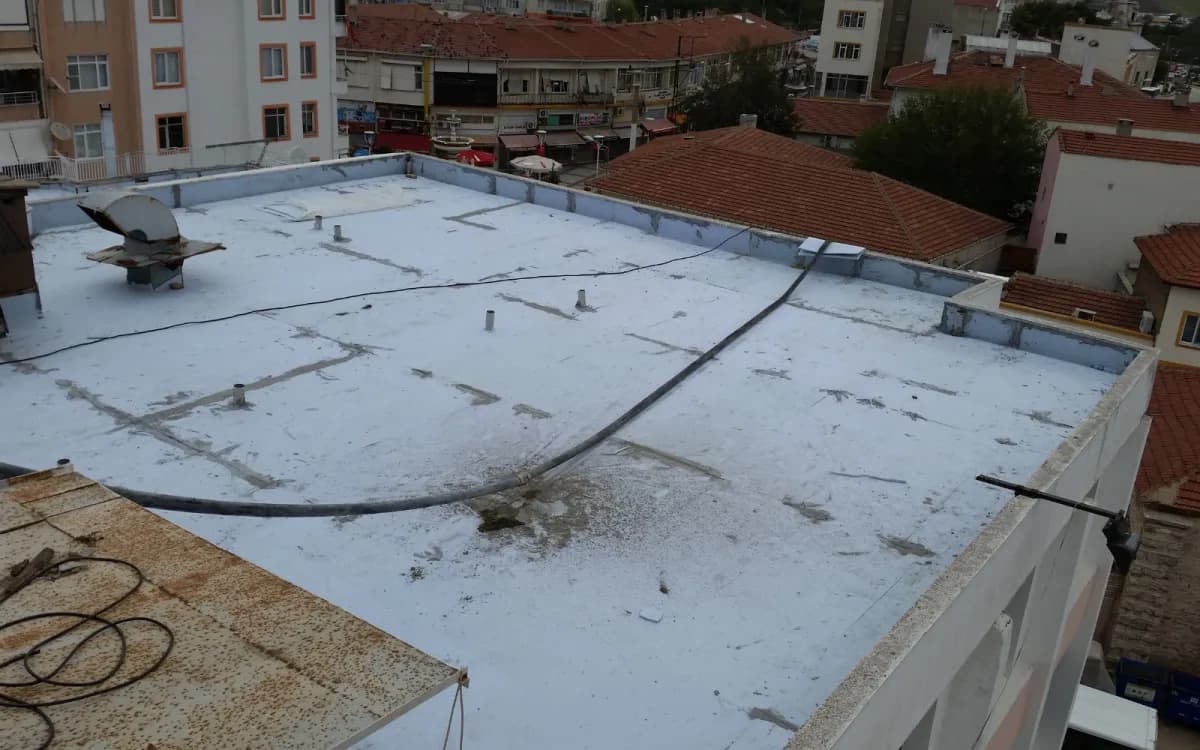

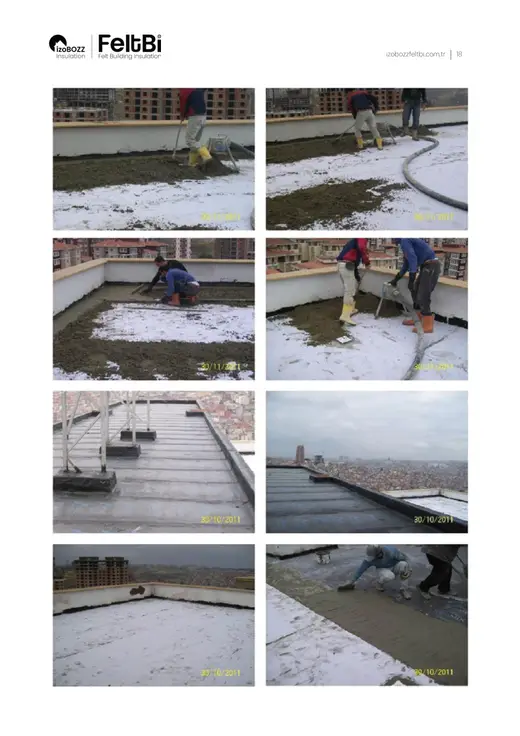

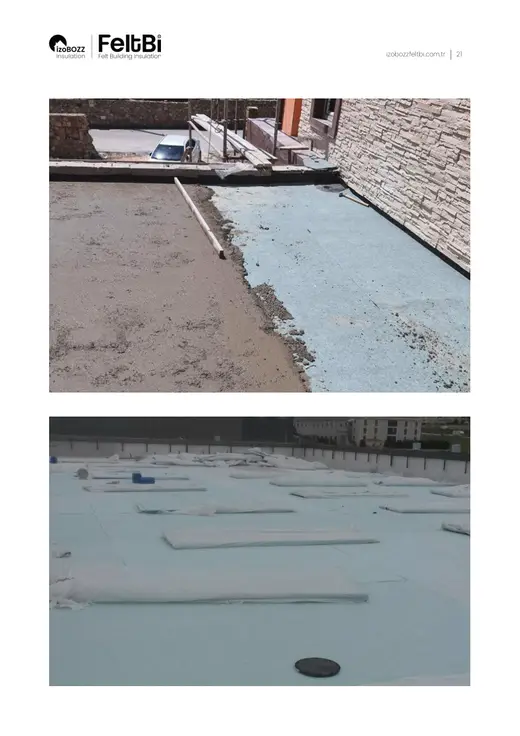

Uygulama ve kesit görselleri
Gerçek uygulama fotoğrafları ve katman kesit şemaları.
Bu çözümde kullanılan ürünler
Ürünler FeltBi Market'te satışa sunulur. Burada her ürünün bu sistemdeki görevini görebilirsiniz.
Bu çözümde kullanabileceğiniz güncel ürünler FeltBi Market'te:
Merak edilenler
Beton ısıyı hızlı ilettiği için yalıtımsız bir düz çatıda kışın içeriden dışarı ısı kaçar, yazın da güneşle ısınan beton içeriyi ısıtır.
İkisi birlikte planlanır. Önce betonarmenin üzerine su yalıtımı yapılır, üzerine keçe serilir ve şap dökülür; şapın üzerine ikinci su yalıtımı ve kaplama gelir. Su yalıtımının türü ve detayları yapının projesine göre netleşir.
Evet. Keçe teras şapının altında yüzer şap oluşturduğu için terasta yürüme ve eşya sesinin alt kata geçişini de azaltır: 15 mm keçe üzerine 6 cm şap ile ΔLw 29 dB (TSE 331145).
Evet. Mevcut su yalıtımı sağlamsa keçe üzerine serilir, şap dökülür ve kaplama yenilenir; su yalıtımının durumu keşifte kontrol edilir.

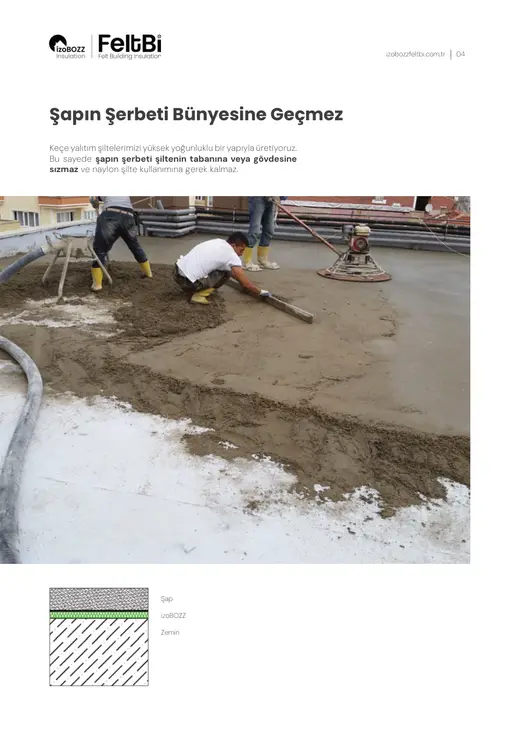

Gerek yoktur. izoBOZZ FeltBi keçe yüksek yoğunluklu yapısı sayesinde şap şerbetini bünyesine almaz; şap doğrudan keçenin üzerine dökülür. TSE laboratuvar testinde de şap naylonsuz döküldü ve şerbetin keçenin altına sızmadığı gözlendi (TSE 331145).
Hayır. Keçe parapet ve duvar diplerinde şap kalınlığı kadar yukarı döndürülür; doğal bir kenar bandı oluşur, şap duvara değmez.
İki sırayla uygulanır: keçe betonun üzerine serilir ve üstüne sürme su yalıtımı yapılır; ya da önce su yalıtımı yapılır, keçe serilir ve üzerine şap dökülür. Keçe üzerinde rahatça çalışılır, kopmaz ve parçalanmaz.
