Fayans Altı Ses Yalıtımı
Fayans altı ses yalıtımında izoBOZZ FeltBi keçe şilte zemine yapıştırılır; üzerine fileli sıva ve ince bir şap yapılır, fayans bu şapın üzerine döşenir. Böylece seramik zeminde oluşan darbe seslerinin alt kata geçişi azalır. Yeni yapıda keçe şap altına serilerek yüzer şap da kurulabilir; 15 mm keçe şap altında ΔLw 29 dB verdi (TSE Rapor 331145).
Yaşanan durum
Seramik ve fayans sert yüzeyler olduğundan, üzerlerinde oluşan darbe sesleri (yürüme, düşen eşya, çekilen sandalye) doğrudan yapıya iletilir ve alt katta rahatsız edici biçimde duyulur. Sert kaplama tek başına ses yalıtımı sağlamaz.
Fayans altı yalıtımı hem ısı hem ses açısından önemlidir; çözüm, taşıyıcı döşeme ile şapı esnek bir katmanla ayırarak darbe enerjisinin betona geçişini azaltmaktan geçer.
Bu problem nasıl çözülür?
Seramik ve fayans sert yüzeylerdir; üzerlerinde oluşan darbe sesleri yapıya iletilir. Fayansın altına konan esnek keçe katman darbe enerjisini sönümler ve alt kata geçişini azaltır.
Uygulama sırası: keçe yapıştırılır, üzerine fileli sıva yapılır, ince şap atılır ve fayans döşenir. Temizlenen zemine çimento esaslı yapıştırma harcı taraklı mala ile çekilir; keçe şilteler boşluk bırakmadan yan yana yapıştırılır, birleşim yerlerine bant gerekmez. Keçenin üzerine her zaman fileli sıva yapılır; fileli sıvanın üzerine ince bir şap atılır ve fayans bu şapın üzerine yapıştırma harcıyla döşenir. Islak hacimde su yalıtımı ayrıca yapılır.
Yeni yapıda keçe şap dökülmeden önce döşemeye serilerek yüzer şap da kurulabilir: kenarlar şap kalınlığı kadar duvara döndürülür, şap doğrudan keçenin üzerine dökülür. Laboratuvar testi: ΔLw 29 dB (15 mm keçe, 14 cm betonarme döşeme + 6 cm şap, TSE Rapor 331145). Ayrıntılar: Şap Altı Ses Yalıtımı.
Katman katman sistem
Fayans altı uygulamanın katmanları, alttan üste.
- 01Mevcut zemin ya da şap — yüzey temizlenir.
- 02Yapıştırma harcı — çimento esaslı harç taraklı mala ile çekilir.
- 03izoBOZZ FeltBi keçe şilte — boşluk bırakmadan yan yana yapıştırılır; birleşim yerlerine bant gerekmez.
- 04Fileli sıva — her zaman keçenin üzerine yapılır, yüzeyi sertleştirir.
- 05İnce şap — fileli sıvanın üzerine atılır.
- 06Fayans/seramik — yapıştırma harcıyla şapın üzerine döşenir.
Şapın hiçbir noktada betona veya duvara temas etmemesi (ses köprüsü) sistem performansı için kritiktir.
Doğru Beklenti
Fayans doğrudan keçeye yapıştırılmaz: keçenin üzerine her zaman fileli sıva ve ince şap yapılır. Yeni yapıda şap altında kurulan yüzer şapta 15 mm keçe darbe sesini 29 dB azalttı (ΔLw 29 dB, TSE Rapor 331145). Islak hacimde su yalıtımı ayrıca yapılır.
Sistem özeti
- Sistem
- Keçe + fileli sıva + ince şap (fayans altı); yeni yapıda yüzer şap
- Hedef ses türü
- Darbe sesi
- Darbe ses azaltımı
- ΔLw ~29 dB (10 ve 15 mm için, tipik)
- Kalınlık
- 10 / 15 mm (tipik fayans altı)
- Gramaj
- 1000 gr/m² (10 mm için)
- Kritik detay
- Keçenin üzerine her zaman fileli sıva ve ince şap yapılır; şap duvara değmez
| Kalınlık | Gramaj | Isıl iletkenlik λ | ΔLw şap altı | Yangın tepkisi | Su buharı µ |
|---|---|---|---|---|---|
| 10 mm | 1.000 gr/m² | 0,0390 W/(m·K) | 29 dB | B-s1,d0 | 1,1 |
| 15 mm | 1.000 gr/m² | 0,0331 W/(m·K) | 29 dB | B-s1,d0 | 1,1 |
ΔLw: darbe sesi azaltımı, laboratuvar döşeme testi. Değerler kalınlık başına föy değeridir; sistem performansı yapı detayına göre değişir. Tüm malzemeler ve kaynak.
- Seramik/fayans döşeli daireler
- Apartman ve katlar arası ses geçişi
- Banyo, mutfak, salon zeminleri
- Yeni yapı ve zemin yenileme
Bu çözümün ürün kataloğu yakında eklenecek.
Bu arada teknik değerler, katman kurgusu ve uygulama talimatı için teknik rehberimize bakabilir ya da projeniz için bize yazabilirsiniz.

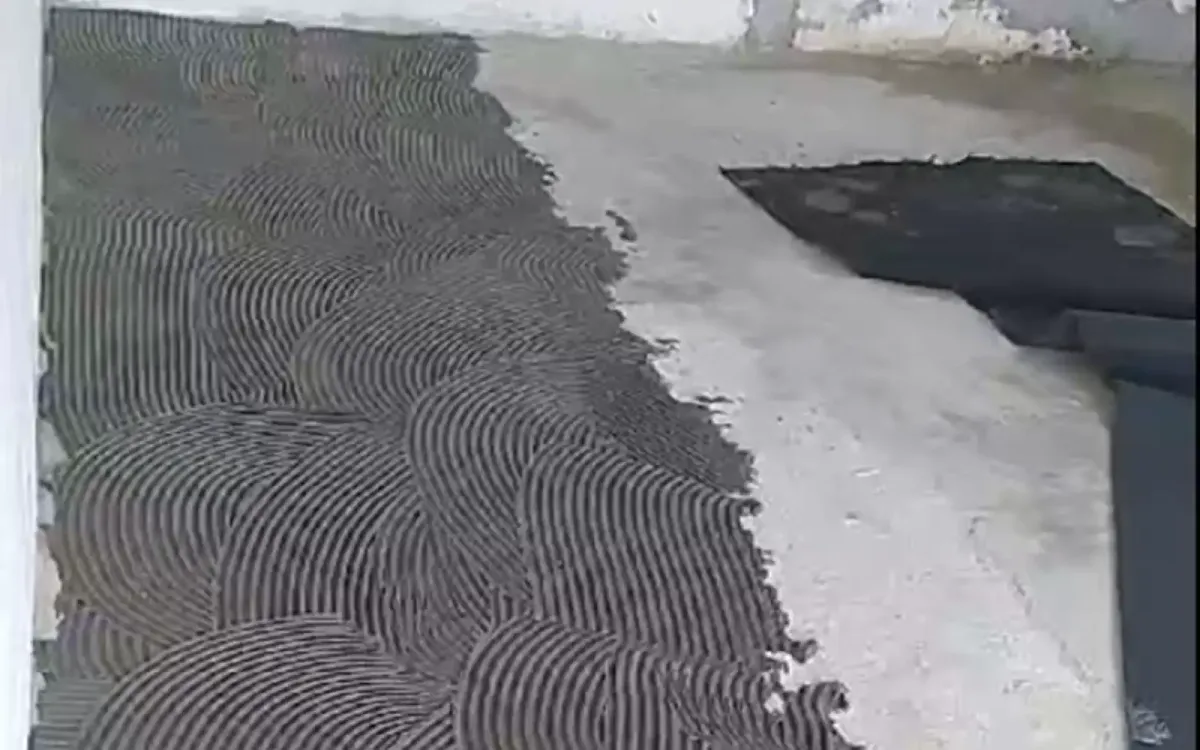

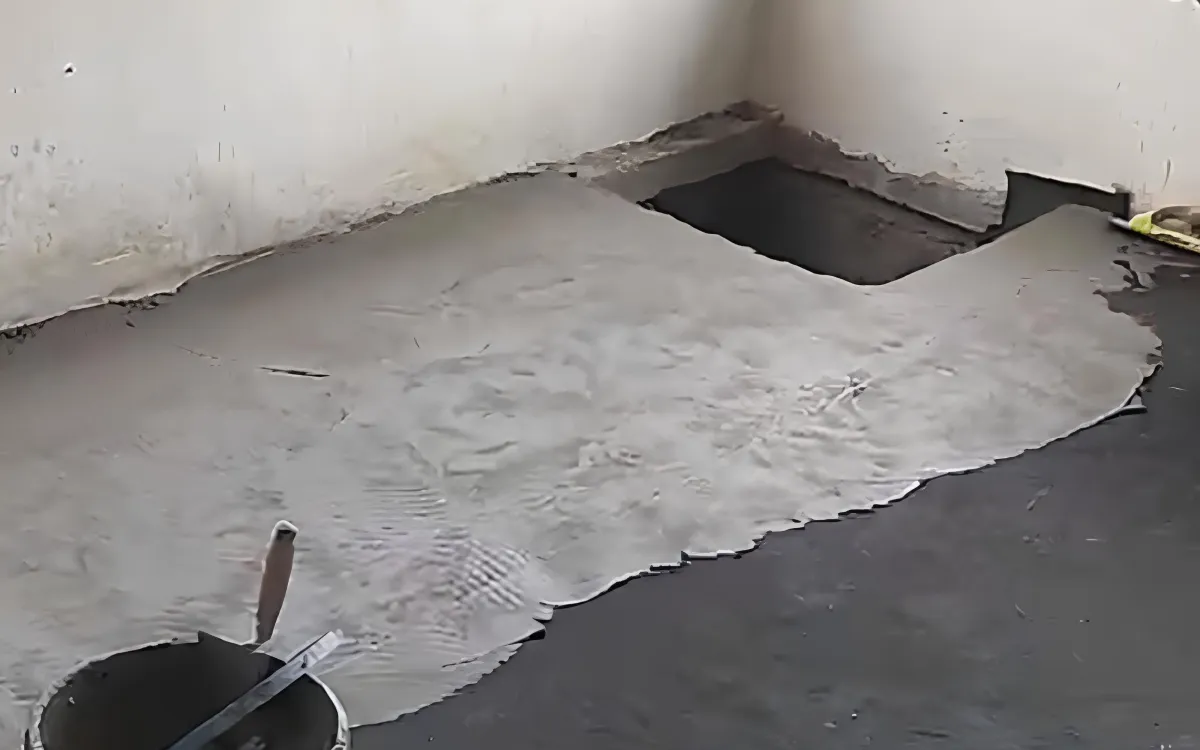

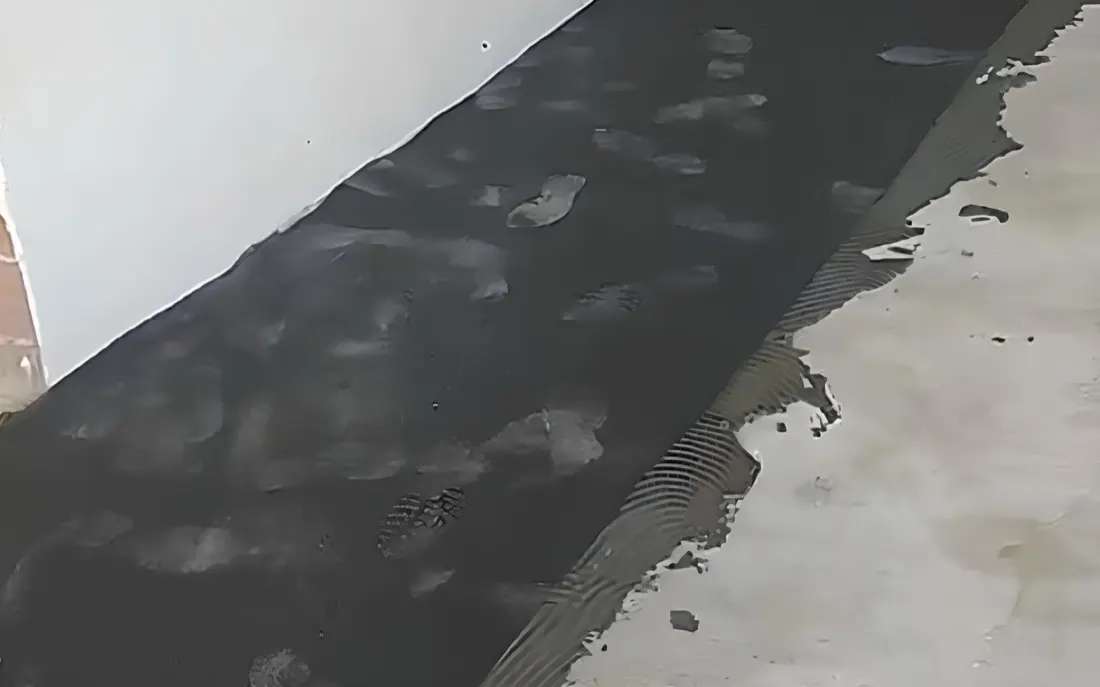

Uygulama ve kesit görselleri
Gerçek uygulama fotoğrafları ve katman kesit şemaları.
Bu çözümde kullanılan ürünler
Ürünler FeltBi Market'te satışa sunulur. Burada her ürünün bu sistemdeki görevini görebilirsiniz.
Bu çözümde kullanabileceğiniz güncel ürünler FeltBi Market'te:
Keçe Kaplı PVC Ses Yalıtım Bariyeri
10mm YN 400 gr/m2 - Yerden Isıtma Altı Ses Yalıtım Şiltesi Polyester Elyaf Keçe
7mm -700 gr/m2 Yerden Isıtma Altı Ses Yalıtım Şiltesi Polyester Elyaf Keçe
5mm - Yerden Isıtma Altı Ses Yalıtım Şiltesi P.Elyaf Keçe - Keçe Ses Şiltesi
3mm - Yerden Isıtma Altı Ses Yalıtım Şiltesi Polyester Elyaf Keçe
Merak edilenler
Evet; fayansın altına yapıştırılan keçe katman, üzerine fileli sıva ve ince şap yapılarak darbe seslerinin alt kata iletilmesini azaltır. Yeni yapıda keçe şap altına serilerek yüzer şap da kurulabilir.
Keçe fayansın altına girdiği için mevcut fayansın kaldırılması gerekir; ardından keçe temizlenen zemine yapıştırılır, üzerine fileli sıva ve ince şap yapılıp yeni fayans döşenir.
Keçe, fileli sıva, ince şap ve yapıştırma harcının toplam kalınlığı kadar artar; ıslak hacimlerde süzgeç ve kapı kotları uygulamadan önce planlanmalıdır.
Keçe şapın altında, su yalıtım katmanıyla korunan bölgede kalır; ıslak hacimlerde su yalıtımı detayı sistemin parçası olmalıdır.
