Taban Isı Yalıtımı
Taban yalıtımı zeminden gelen soğuğu ve katlar arası darbe sesini azaltır. izoBOZZ FeltBi keçe şilte şap dökülmeden önce tabana serilir; tek katmanla ısı yalıtımı (15 mm'de λ 0,0331 W/(m·K)) ve darbe sesi yalıtımı (15 mm'de ΔLw 29 dB, TSE Rapor 331145) sağlar.
Yaşanan durum
Zemin kat, bodrum üstü ve alt kata komşu döşemelerde iki sorun birlikte görülür: taban sürekli soğuk kalır, üst katta yürüme, koşma ve eşya sesi döşemeden alt kata geçer.
Yalıtımsız bir şap alttan sürekli ısı kaybeder ve darbeyi doğrudan betona aktarır. İkisinin de çözümü şap dökülmeden önce tabana serilen keçe katmandır.
Bu problem nasıl çözülür?
Taban yalıtımında keçe şilte şapın altına, betonarme döşemenin üzerine serilir. Düşük ısıl iletkenliği zeminden gelen soğuğu keser, zemin yüzey sıcaklığını yükseltir.
Aynı katman şapı betondan ve duvardan ayırarak yüzer şap oluşturur; yürüme ve eşya sesinin alt kata geçişi azalır.
Uygulama: keçe şilteler boşluk bırakmadan yan yana serilir, birleşim yerlerine bant çekilmez; kenarlar şap kalınlığı kadar duvara döndürülür ve şap naylonsuz, doğrudan keçenin üzerine dökülür.
Alt kattan gelen konuşma ve TV sesi gibi hava kaynaklı seslerde tavan tarafı da ele alınabilir: Tavan Ses Yalıtımı.
Katman katman sistem
Taban yalıtımı, alttan üste.
- 01Betonarme döşeme (mevcut zemin) — yüzey temizlenir, sivri çıkıntılar giderilir; tesisat boruları keçenin altında ya da üstünde kalabilir.
- 02izoBOZZ FeltBi keçe şilte — boşluk bırakmadan yan yana serilir; üst üste bindirilmez, birleşim yerlerine bant gerekmez.
- 03Kenar detayı — keçe duvar diplerinde şap kalınlığı kadar duvara döndürülür; ayrı kenar bandı gerekmez.
- 04Şap — naylon ya da koruyucu örtü serilmeden doğrudan keçenin üzerine dökülür; kuruyunca duvarda kalan keçe fazlası kesilir.
- 05Son kat kaplama — parke, seramik vb.
Alt kattan gelen konuşma/TV sesi için tavan tarafında keçe dolgulu asma tavan uygulanabilir; bkz. Tavan Ses Yalıtımı.
Doğru Beklenti

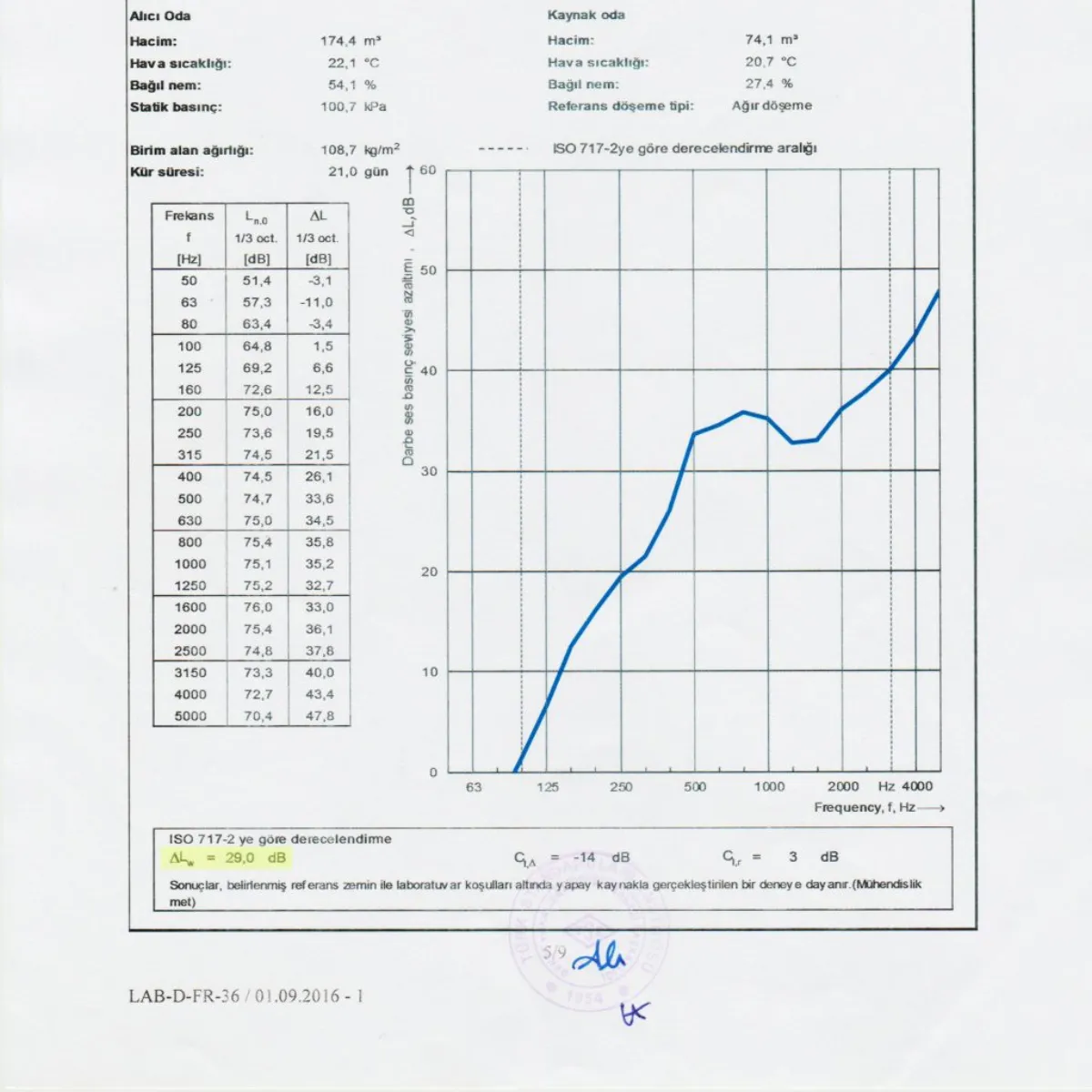

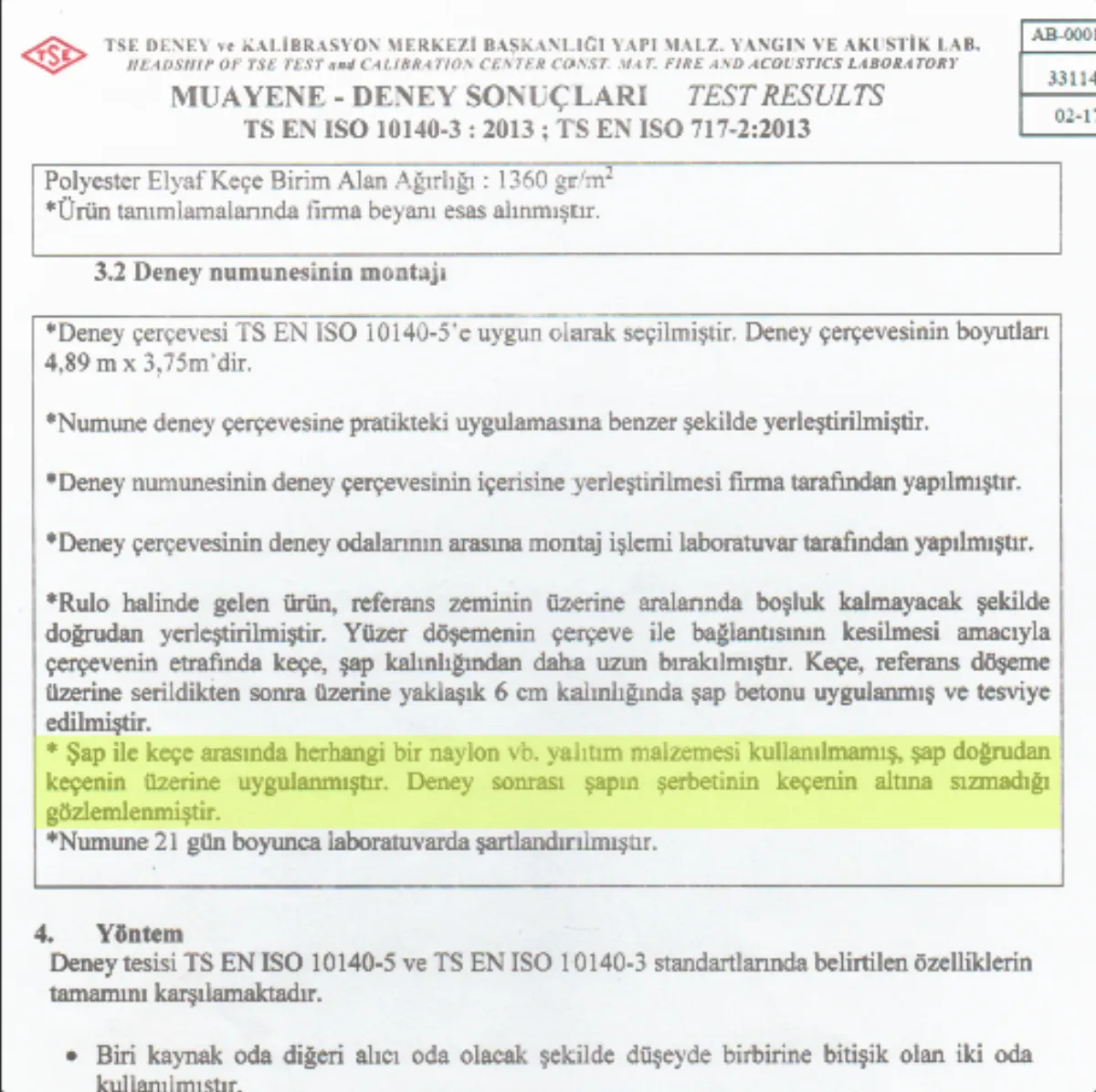

Tabanda kullanılan keçe akredite laboratuvarlarda test edildi: 15 mm keçenin ısıl iletkenliği λ 0,0331 W/(m·K) (TSE Rapor 239392); şap altında darbe sesi azaltımı ΔLw 29 dB (TSE Rapor 331145). En iyi sonuç için keçe kenarlarda duvara döndürülür ve şap hiçbir noktada duvara değmez.
Sistem özeti
- Isı
- Şap altına keçe şilte; 15 mm'de λ 0,0331 W/(m·K) (TSE Rapor 239392)
- Ses (darbe)
- Esnek ara tabaka katkı sağlar; zeminde ΔLw ~18–36 dB aralığı (kalınlığa göre, tipik)
- Kalınlık / λ
- Zemin keçeleri 3–20 mm; λ ~0,0331–0,0390 W/(m·K) (tipik)
- Kritik detay
- Keçe kenarlarda şap kalınlığı kadar duvara döndürülür; ayrı kenar bandı ve naylon gerekmez
| Kalınlık | Gramaj | Isıl iletkenlik λ | ΔLw şap altı | ΔLw parke altı | Yangın tepkisi | Su buharı µ |
|---|---|---|---|---|---|---|
| 3 mm | 350 gr/m² | 0,0335 W/(m·K) | 18 dB | 23 dB | B-s1,d0 | 1,1 |
| 5 mm | 500 gr/m² | 0,0335 W/(m·K) | 19 dB | 25 dB | B-s1,d0 | 1,1 |
| 7 mm | 700 gr/m² | 0,0335 W/(m·K) | 27 dB | — | B-s1,d0 | 1,1 |
| 10 mm | 1.000 gr/m² | 0,0390 W/(m·K) | 29 dB | — | B-s1,d0 | 1,1 |
| 15 mm | 1.000 gr/m² | 0,0331 W/(m·K) | 29 dB | — | B-s1,d0 | 1,1 |
| 20 mm | 1.500 gr/m² | 0,0334 W/(m·K) | 29 dB¹ | — | B-s1,d0 | 1,1 |

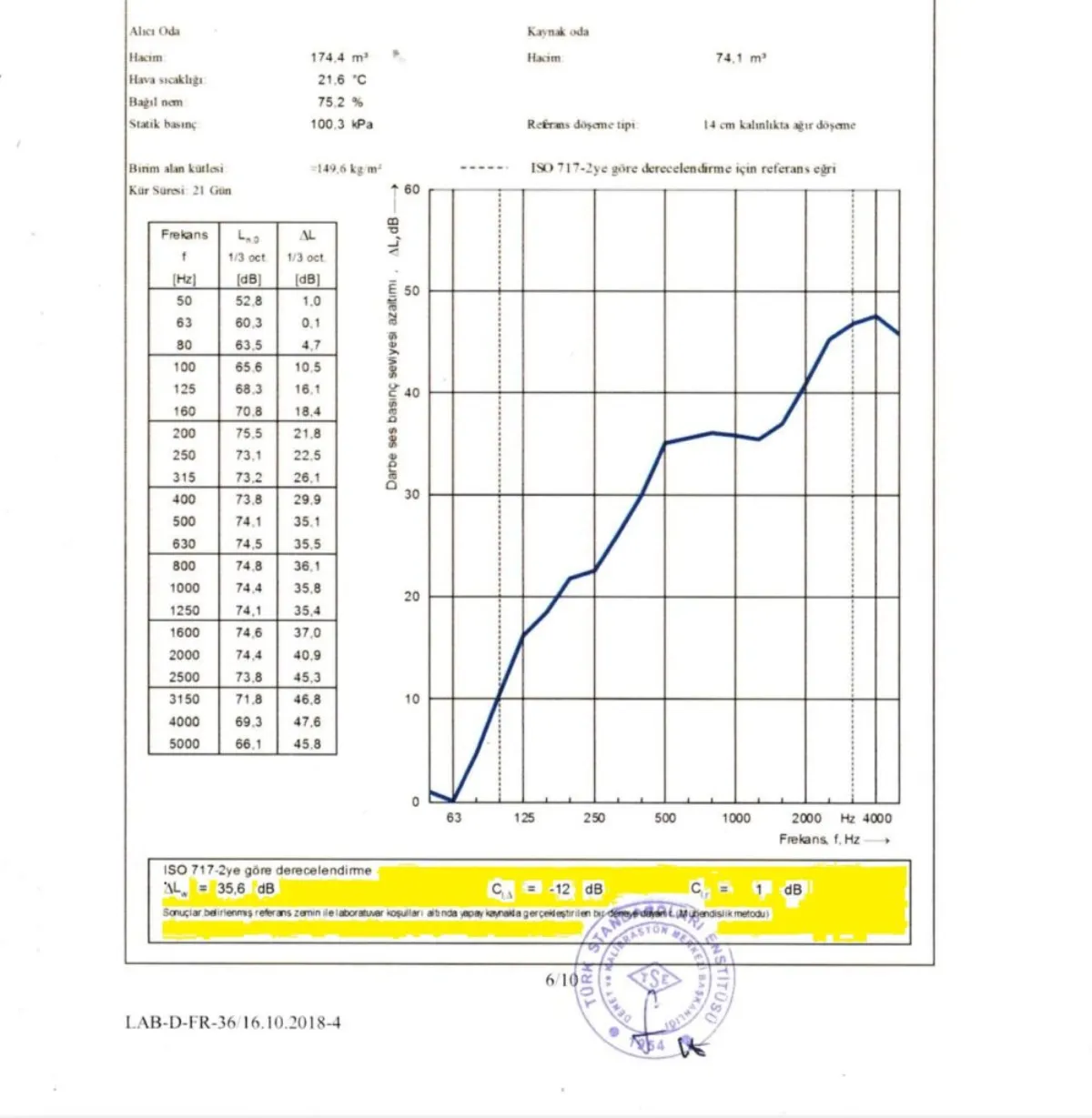

ΔLw: darbe sesi azaltımı, laboratuvar döşeme testi. Değerler kalınlık başına föy değeridir; sistem performansı yapı detayına göre değişir. Tüm malzemeler ve kaynak. ¹ 20 mm için 20 mm şilte darbe sesi test raporu: 36 dB.
- Zemin kat ve bodrum üstü döşemeler
- Alt kattan ses gelen daireler
- Soğuk taban şikâyeti olan mekânlar
- Yenileme sırasında taban/tavan ele alınan yapılar
Bu çözümün ürün kataloğu yakında eklenecek.
Bu arada teknik değerler, katman kurgusu ve uygulama talimatı için teknik rehberimize bakabilir ya da projeniz için bize yazabilirsiniz.

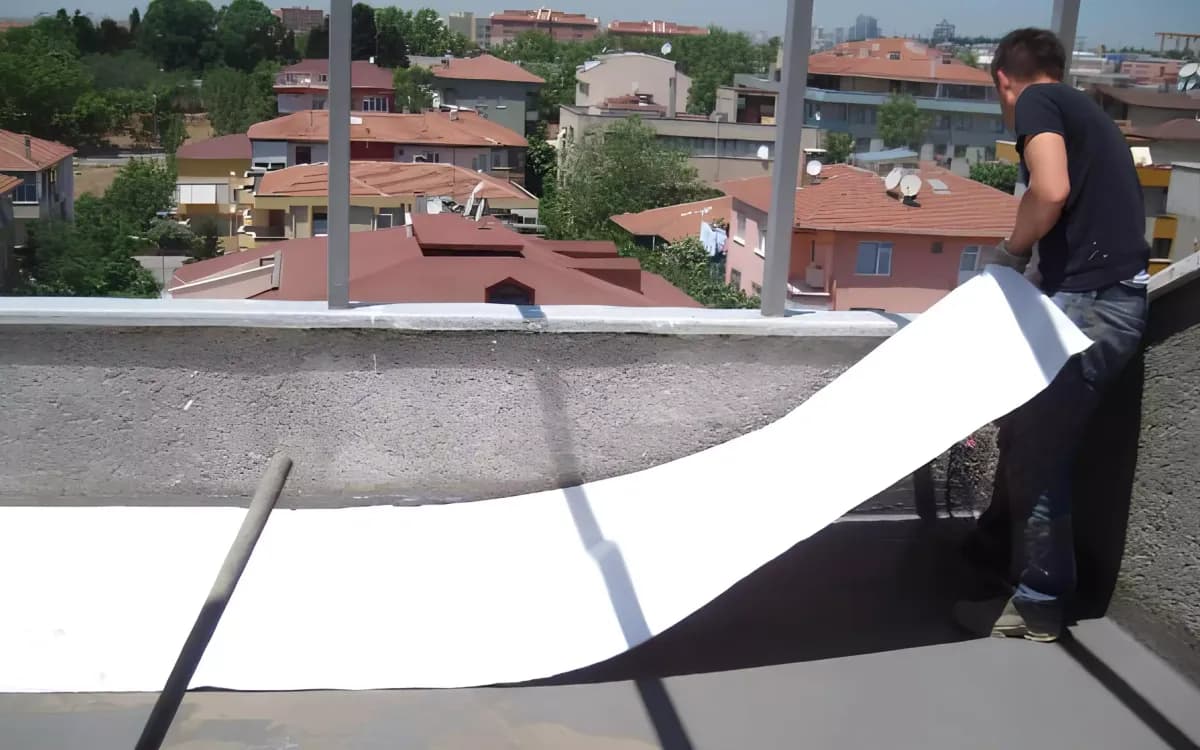

Uygulama ve kesit görselleri
Gerçek uygulama fotoğrafları ve katman kesit şemaları.
Bu çözümde kullanılan ürünler
Ürünler FeltBi Market'te satışa sunulur. Burada her ürünün bu sistemdeki görevini görebilirsiniz.
Bu çözümde kullanabileceğiniz güncel ürünler FeltBi Market'te:
Keçe Kaplı PVC Ses Yalıtım Bariyeri
10mm YN 400 gr/m2 - Yerden Isıtma Altı Ses Yalıtım Şiltesi Polyester Elyaf Keçe
7mm -700 gr/m2 Yerden Isıtma Altı Ses Yalıtım Şiltesi Polyester Elyaf Keçe
5mm - Yerden Isıtma Altı Ses Yalıtım Şiltesi P.Elyaf Keçe - Keçe Ses Şiltesi
3mm - Yerden Isıtma Altı Ses Yalıtım Şiltesi Polyester Elyaf Keçe
Merak edilenler
Şap altına serilen keçe yürüme, koşma, sandalye ve düşen eşya gibi darbe seslerini azaltır (15 mm'de ΔLw 29 dB, TSE Rapor 331145). Alt kattan gelen konuşma/TV sesi için tavan tarafındaki çözümlere de bakın.
Keçe şilte şap dökülmeden önce temizlenen zemine yan yana, boşluksuz serilir; birleşim yerlerine bant gerekmez. Kenarlar şap kalınlığı kadar duvara döndürülür, şap doğrudan keçenin üzerine dökülür. Naylon ya da kenar bandı gerekmez.
Evet. Tabana uygulanan keçe katmanı zeminden gelen soğuğu azaltır ve yüzey sıcaklığını yükselterek konforu artırır.
Seçilen sisteme göre genellikle 1-5 cm arasında değişir; kapı eşikleri ve kapı altı boşlukları uygulamadan önce kontrol edilmelidir.
