Duvar Isı Yalıtımı Çözümleri
Duvarlar, bir yapının en büyük ısı kaybı yüzeyidir. Duvarın tipine ve müdahale imkânına göre dıştan mantolama, içten mantolama veya konstrüksiyon içi yalıtım ile ısı kaybı azaltılır. Bu sayfa doğru duvar çözümünü seçmenize yardımcı olur.
Yaşanan durum
Duvar ısı yalıtımında tek bir yöntem yoktur: dış cepheye müdahale edilebiliyor mu, duvar ahşap mı betonarme mi çelik konstrüksiyon mu, iç hacimden fedakârlık edilebilir mi — çözüm bunlara göre değişir.
Yanlış yöntem seçimi hem verimi düşürür hem yoğuşma gibi yeni sorunlar doğurabilir. Önce duvarın durumu, sonra sistem belirlenmelidir.
Bu problem nasıl çözülür?
Duvar yalıtımının amacı, yapı ile dış ortam arasına ısı akışını yavaşlatan sürekli bir katman koymaktır. Keçe esaslı katman, farklı duvar tiplerine uyum sağlayan esnek bir çözüm sunar.
Yalıtımın konumu (dışta, içte, konstrüksiyon içinde) hem verimi hem yoğuşma davranışını belirler; bu yüzden duvar tipine uygun sistem seçilir.
Katman katman sistem
Duvar tipine göre yönlendirme:
- 01Cepheye müdahale mümkünse → Dış Duvar Mantolama (en verimli).
- 02Cepheye müdahale yoksa → İçten Mantolama (iç yüzeyden).
- 03Ahşap duvar → Ahşap Duvar Isı Yalıtımı.
- 04Çelik/hafif konstrüksiyon → Konstrüksiyon içi keçe dolgu.
Doğru yöntem, duvarın tipine ve cepheye müdahale imkânına bağlıdır.
Doğru Beklenti
Cepheye müdahale edilebiliyorsa dıştan mantolama, edilemiyorsa iç yüzeye uygulama yapılır. İki yöntemde de keçe şilteler yan yana, bindirmesiz ve boşluksuz yapıştırılır; dübel ve birleşim bandı kullanılmadığı için ısı ve ses köprüsü oluşmaz. İç uygulamada keçe köşe, pencere kenarı ve döşeme birleşimlerine kadar kesintisiz devam ettirilir.
Sistem özeti
- Yöntemler
- Dış mantolama / içten / konstrüksiyon içi
- Belirleyici
- Duvar tipi + cepheye müdahale imkânı
- Kalınlık / λ
- Duvar keçeleri 10 / 15 / 20 mm; λ 0,0331 W/(m·K) (15 mm; TSE Rapor 239392, UTO 2023/143)
- Ses yalıtımı (laboratuvar testi)
- Şilte + sıva-file Rw 50 dB; şilte + alçı levha Rw 52 dB (hava doğuşlu ses, 100 mm gazbeton duvar üzerinde laboratuvar testi, BLX-R-BP-61/62)
- Fayda
- Isı kaybı ↓, yüzey sıcaklığı ↑
- Dikkat
- Yöntem seçimi yoğuşmayı etkiler
| Kalınlık | Gramaj | Isıl iletkenlik λ | ΔLw şap altı | Yangın tepkisi | Su buharı µ |
|---|---|---|---|---|---|
| 10 mm | 1.000 gr/m² | 0,0390 W/(m·K) | 29 dB | B-s1,d0 | 1,1 |
| 15 mm | 1.000 gr/m² | 0,0331 W/(m·K) | 29 dB | B-s1,d0 | 1,1 |
| 20 mm | 1.500 gr/m² | 0,0334 W/(m·K) | 29 dB¹ | B-s1,d0 | 1,1 |
ΔLw: darbe sesi azaltımı, laboratuvar döşeme testi. Değerler kalınlık başına föy değeridir; sistem performansı yapı detayına göre değişir. Tüm malzemeler ve kaynak. ¹ 20 mm için 20 mm şilte darbe sesi test raporu: 36 dB.
- Betonarme, ahşap ve çelik konstrüksiyonlu duvarlar
- Dış cephe ve iç duvar uygulamaları
- Yeni yapı ve yenileme projeleri
- Enerji verimliliği iyileştirmesi
Bu çözümün ürün kataloğu yakında eklenecek.
Bu arada teknik değerler, katman kurgusu ve uygulama talimatı için teknik rehberimize bakabilir ya da projeniz için bize yazabilirsiniz.

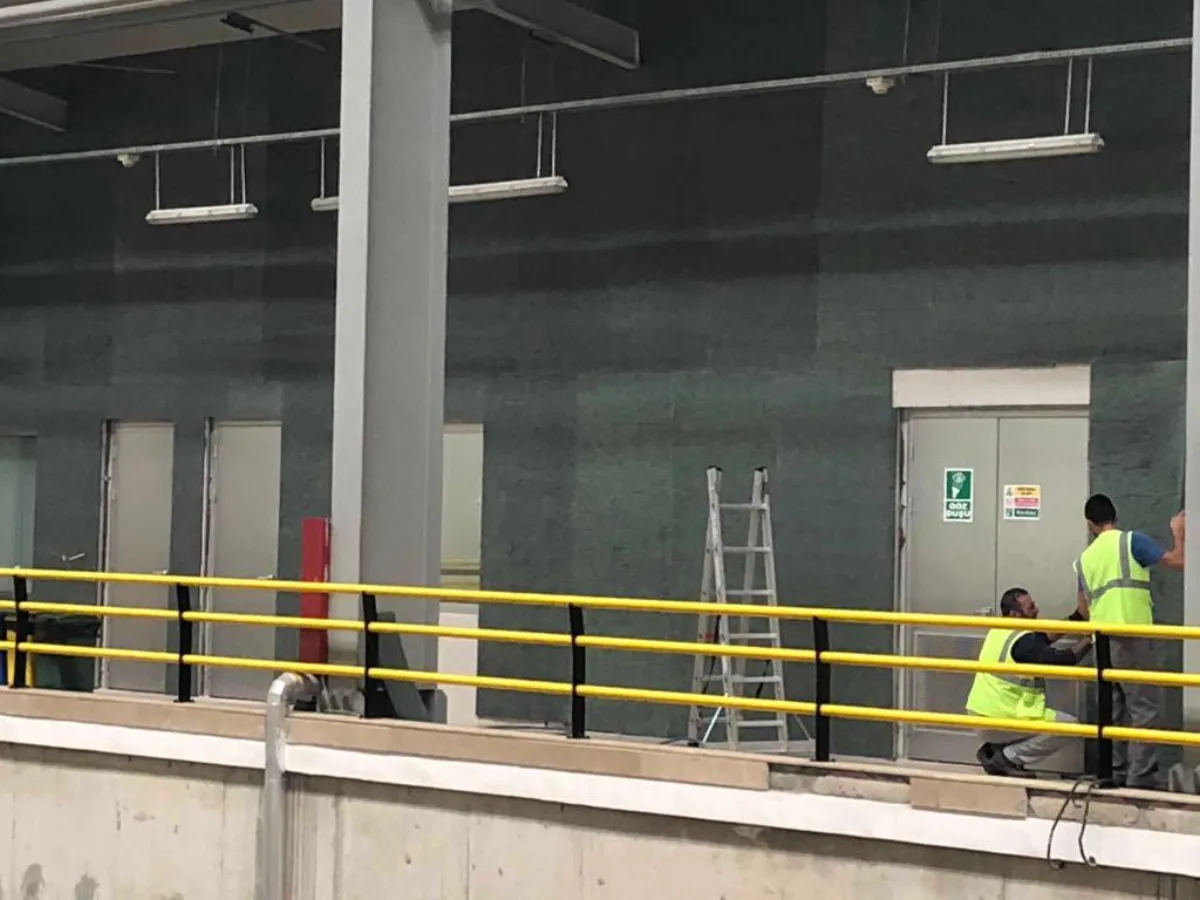

Uygulama ve kesit görselleri
Gerçek uygulama fotoğrafları ve katman kesit şemaları.
Bu çözümde kullanılan ürünler
Ürünler FeltBi Market'te satışa sunulur. Burada her ürünün bu sistemdeki görevini görebilirsiniz.
Bu çözümde kullanabileceğiniz güncel ürünler FeltBi Market'te:
Merak edilenler
Mümkünse dıştan (mantolama) tercih edilir; cepheye müdahale mümkün değilse içten mantolama değerlendirilir. Duvar tipi de yöntemi belirler.
Hayır; ahşap ve çelik/hafif konstrüksiyon duvarlarda yalıtım konstrüksiyon içine veya yüzeye farklı şekilde uygulanır.
Evet. izoBOZZ FeltBi keçe ısı ve ses yalıtımını aynı anda yapar. Duvara yapıştırılan keçenin üzerine sıva-file ya da alçı levha gelince kütle–yay–kütle sistemi kurulur: 100 mm gazbeton duvarda Rw 50 dB (keçe + sıva) ve Rw 52 dB (keçe + alçı levha) ölçüldü (Rapor BLX-R-BP-61 ve BLX-R-BP-62). Ses çok yüksekse konstrüksiyonlu sistem kurulur.
İç duvarda 7, 10, 15 ve 20 mm keçe şilteler kullanılır; katalogda iç duvar için 10 ve 15 mm önerilir, ses testleri 15 mm keçe ile yapıldı. Dış cephe mantolamada 10, 15 ve 20 mm kullanılır. Konstrüksiyonlu duvarlarda profil araları 40–50 mm düşük yoğunluklu keçe ile doldurulur.
Bu çözümde kullanılan ürünleri inceleyin
Ürün seçimi ve kalınlık seçenekleri için FeltBi Market'e göz atın; projenize özel öneri için teklif isteyin.
