Ahşap Çatı OSB Altı Isı Yalıtımı
OSB altı (mertek üstü) ısı yalıtımında izoBOZZ FeltBi keçe, ahşap çatının mertekleri üzerine halı gibi serilir, zımba ya da vida ile merteklere sabitlenir ve üzerine OSB ya da ahşap döşeme kapatılır. Çatı döşemesinin altında kesintisiz bir ısı ve ses katmanı oluşur.
Yaşanan durum
OSB ile kaplanan ahşap çatılarda, levha altında sürekli bir yalıtım katmanı yoksa çatı döşemesi ısı kaybının önemli bir kaynağı olur.
OSB sert ve düz bir yüzey sunduğundan, altına serilecek sürekli bir keçe katmanı yalıtımı verimli biçimde tamamlar.
Bu problem nasıl çözülür?
Bu uygulama 'döşeme altı / mertek üstü' olarak da bilinir: keçe merteklerin üstünde, OSB ya da ahşap döşemenin altında kalır.
Şilteler mertekler boyunca yan yana serilir; bant ve bindirme gerekmez. Keçe merteklerin üstünü de örttüğü için mertek hattında ısı köprüsü oluşmaz.

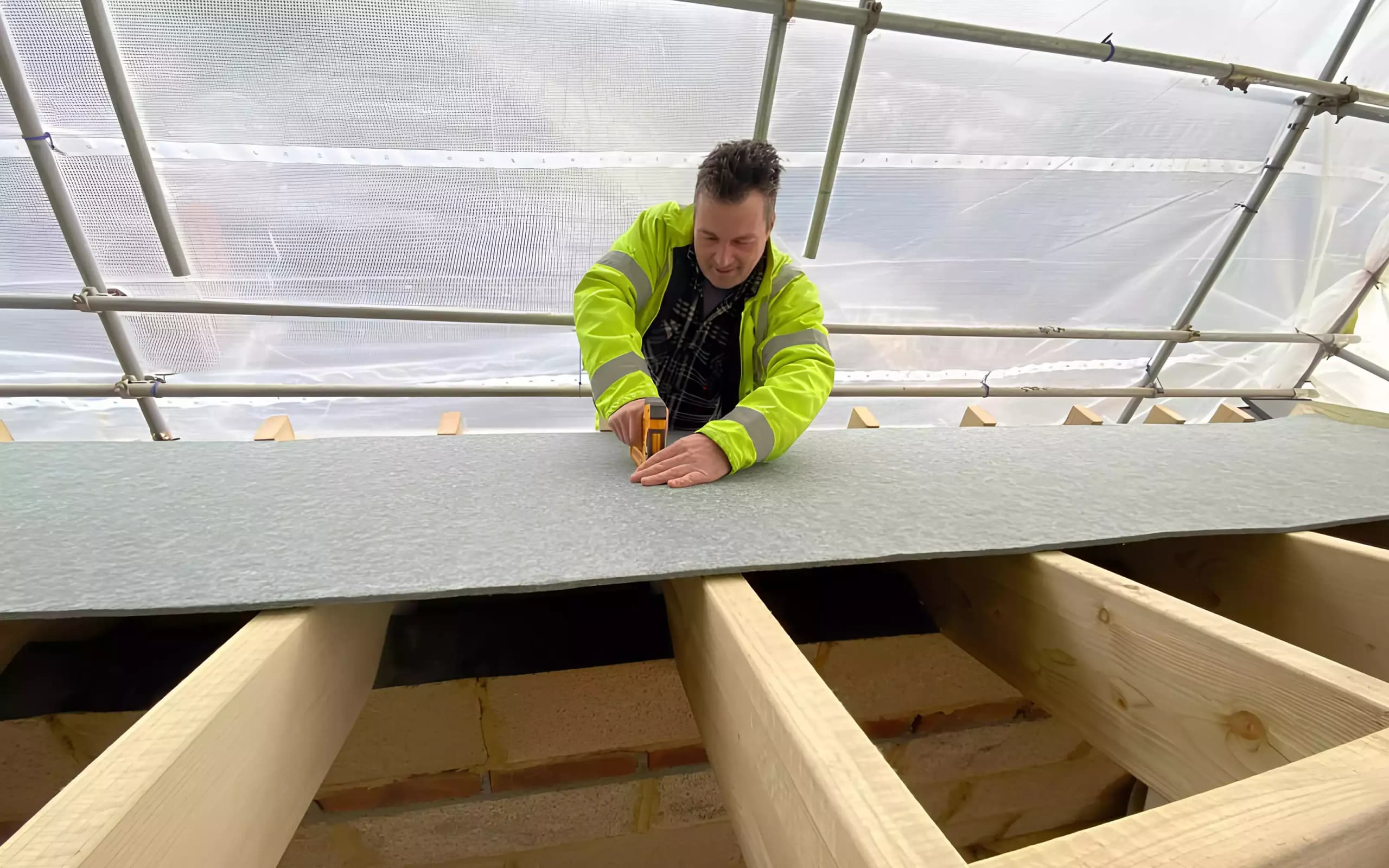

Uygulama: Mertek aralıkları ölçülür ve malzeme miktarı çıkarılır. Keçe merteklerin üzerine halı gibi serilir, şilteler aralarında boşluk kalmadan yan yana getirilir. Zımba tabancası ya da vida ile merteklere sabitlenir; zımba ve vida boyu mertek kalınlığına göre seçilir. Üzerine OSB ya da ahşap döşeme çakılır, ardından su yalıtım örtüsü ve kiremit gelir.
Katman katman sistem
OSB altı (mertek üstü) uygulaması, alttan üste.
- 01Mertek — ahşap taşıyıcı.
- 02izoBOZZ FeltBi keçe (7, 15 ya da 20 mm) — mertekler üzerine yan yana, boşluksuz serilir; zımba ya da vida ile sabitlenir.
- 03OSB ya da ahşap döşeme — keçenin üzerine çakılır.
- 04Su yalıtım örtüsü, çıta ve kiremit.
Bant, bindirme ve ek montaj elemanı gerekmez; şiltelerin boşluksuz serilmesi yeterlidir.
Doğru Beklenti

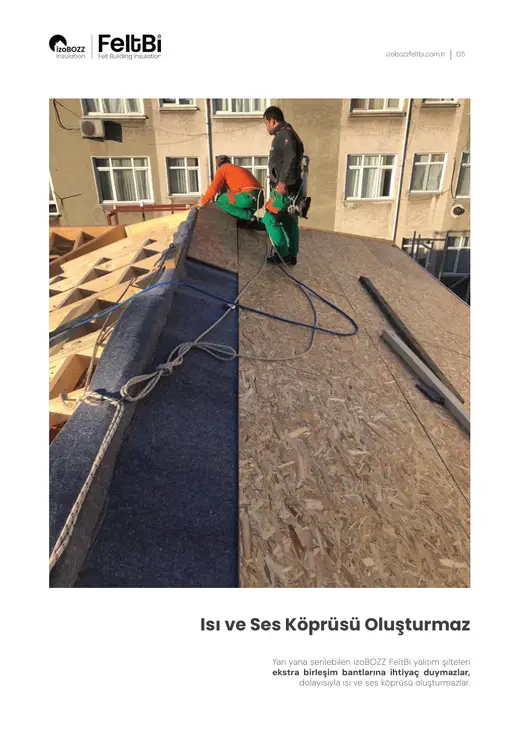

Keçe merteklerin üstünde kesintisiz tek katman oluşturur: yan yana serilir, bant ve bindirme gerekmez, ısı ve ses köprüsü oluşmaz. Keçe nefes alır, suya ve neme dayanıklıdır, çürümez.
Sistem özeti
- Isıl iletkenlik (λ)
- 0,0331 W/(m·K) — 15 mm; 0,0334 W/(m·K) — 20 mm
- Kalınlık seçenekleri
- 7 / 15 / 20 mm
- Gramaj
- 700 gr/m² (7 mm) – 1000 gr/m² (15 mm) – 1500 gr/m² (20 mm)
- Yangın tepki sınıfı
- B-s1, d0
- Uygulama yeri
- Mertek üstü, OSB altı — zımba ya da vida ile sabitleme; bant gerekmez

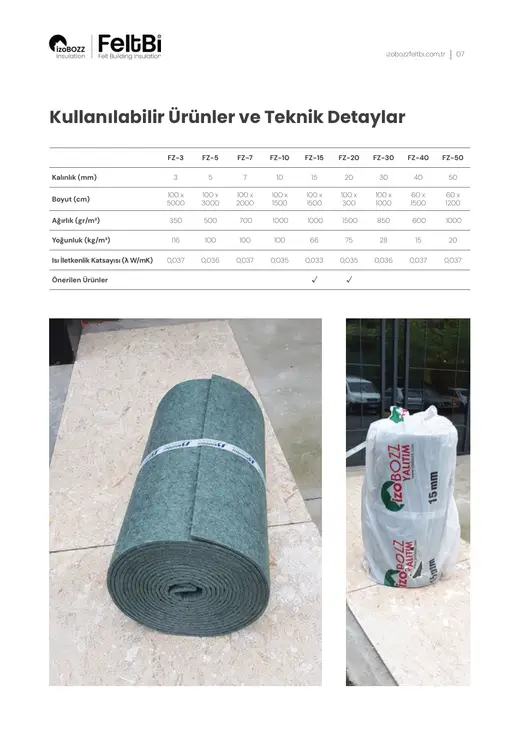

| Kalınlık | Gramaj | Isıl iletkenlik λ | ΔLw şap altı | Yangın tepkisi | Su buharı µ |
|---|---|---|---|---|---|
| 7 mm | 700 gr/m² | 0,0335 W/(m·K) | 27 dB | B-s1,d0 | 1,1 |
| 15 mm | 1.000 gr/m² | 0,0331 W/(m·K) | 29 dB | B-s1,d0 | 1,1 |
| 20 mm | 1.500 gr/m² | 0,0334 W/(m·K) | 29 dB¹ | B-s1,d0 | 1,1 |
ΔLw: darbe sesi azaltımı, laboratuvar döşeme testi. Değerler kalınlık başına föy değeridir; sistem performansı yapı detayına göre değişir. Tüm malzemeler ve kaynak. ¹ 20 mm için 20 mm şilte darbe sesi test raporu: 36 dB.
- OSB kaplı ahşap çatılar
- Prefabrik ve hafif çelik/ahşap yapı çatıları
- Çatı yapımı ve kaplama yenileme
- Çatı arası kullanılan yapılar
Ahşap Çatı Keçe Isı Yalıtım Şiltesi
Ürünün teknik özellikleri, uygulama detayları, test değerleri ve kalınlık tablosu — kataloğun tüm sayfaları.
Şeridin üzerinde imleci sağa/sola götürerek gezinin · sayfaya tıklayınca katalog kitap gibi açılırŞeridi yana kaydırın · sayfaya dokununca katalog kitap gibi açılır

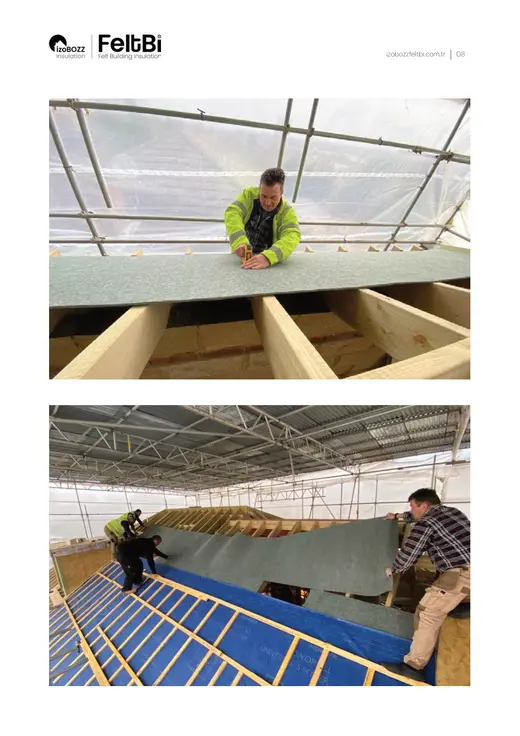

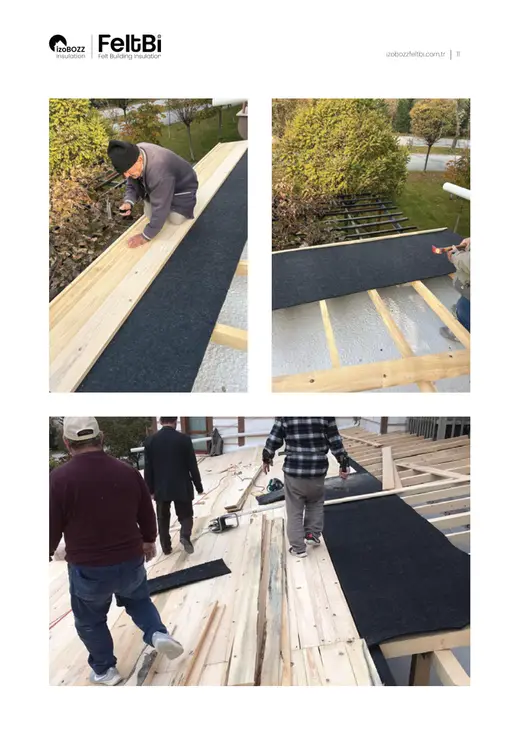

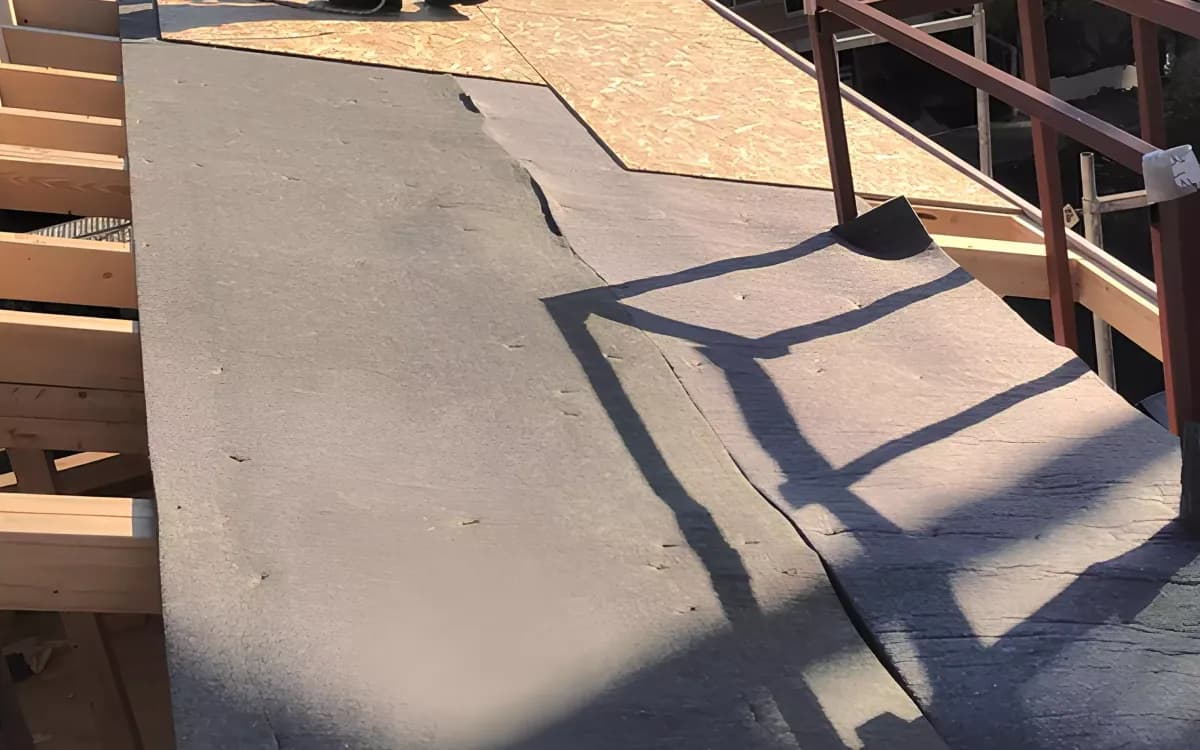

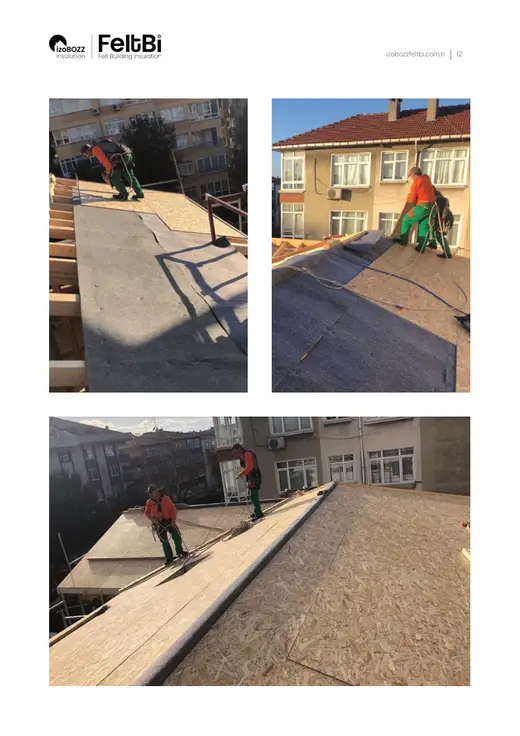

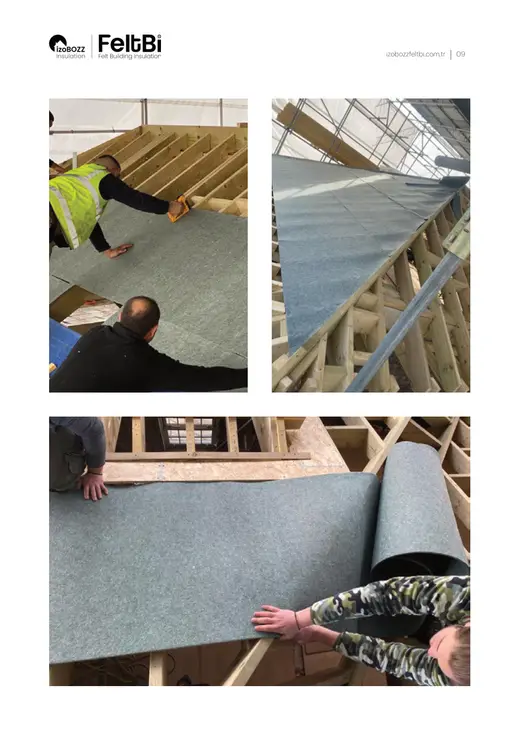

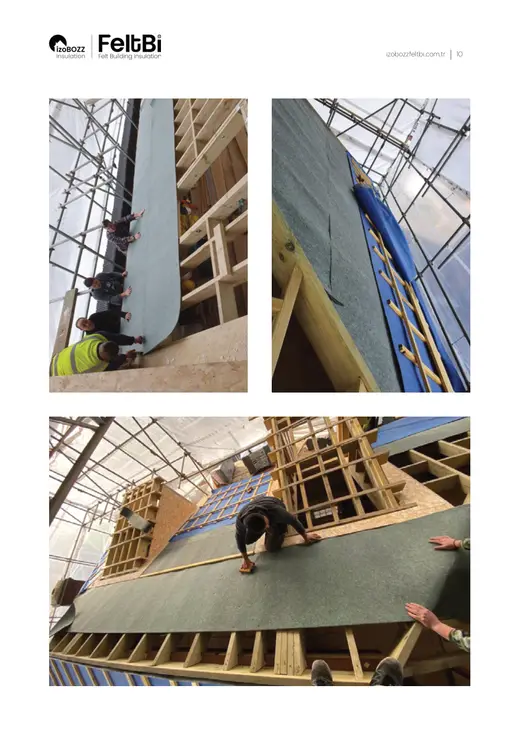

Uygulama ve kesit görselleri
Gerçek uygulama fotoğrafları ve katman kesit şemaları.
Bu çözümde kullanılan ürünler
Ürünler FeltBi Market'te satışa sunulur. Burada her ürünün bu sistemdeki görevini görebilirsiniz.
Bu çözümde kullanabileceğiniz güncel ürünler FeltBi Market'te:
Merak edilenler
OSB tek başına yalıtım sağlamaz; altına serilen keçe katmanı çatı döşemesinden ısı kaybını azaltır.

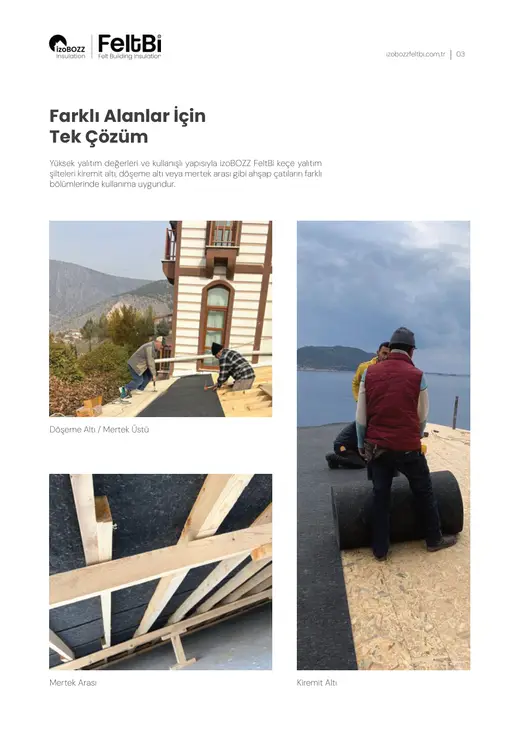

OSB altı uygulamada keçe merteklerin üstüne, OSB'nin altına gelir. Kiremit altı uygulamada ise keçe OSB'nin üstüne serilir ve çivi ile sabitlenir; üzerine çıta ve kiremit gelir.
15 mm ya da 20 mm keçe önerilir; 7 mm de uygulanabilir. Şilteler merteklerin üzerinde boşluksuz ve kesintisiz serilmelidir.
Evet; OSB üzerine serilen su kesici örtü ile altındaki keçe ısı katmanı birlikte çalışır. Katman sırası çatı detayına göre kurgulanır.
Zımba tabancası ya da vida ile merteklere sabitlenir; zımba ve vida boyu mertek kalınlığına göre seçilir. Ek yerlerine bant gerekmez.
