Tesisat Bacası (Şaft) Ses Yalıtımı
Tesisat bacası (şaft), binadaki temiz su, atık su ve kalorifer borularının geçtiği boşluktur. Bu borulardan gelen akış sesi ve titreşim çevre dairelere yayılır. izoBOZZ FeltBi keçe ile sarılan borularda titreşim sönümlenir ve tesisat kaynaklı gürültü önemli ölçüde azalır.
Yaşanan durum
Özellikle banyo ve mutfak duvarlarına komşu şaftlarda; su akışı, sifon ve atık boru sesleri gece gündüz duyulabilir. Ses hem havadan hem de boruların yapıya temasından yayılır.
Müteahhit uygulamalarında şaft çoğu zaman yalıtımsız bırakılır. En kolay ve en etkili zaman, şaft kapatılmadan önce boruların keçe ile sarılmasıdır; mevcut yapılarda bakım kapağından ve erişilebilen noktalardan uygulanır.
Bu problem nasıl çözülür?
Keçe esaslı yalıtım titreşimleri sönümleyerek sesin iletimini azaltır: boru keçe ile sarıldığında hem akış sesi yumuşar hem de borunun yapıya ilettiği titreşim azalır. Aynı sargı sıcak hatlarda ısı kaybını, soğuk hatlarda terlemeyi (yoğuşmayı) de azaltır.
Uygulama: Boru yüzeyi temiz ve kuru olmalıdır. Keçe boru çapına göre kesilir ve boruya boşluk bırakmadan, gevşek olmadan sarılır; dirsek, T ve Y bağlantı parçaları da sarılır. Sargı plastik kelepçe ile sabitlenir ve döşeme ile duvar geçişlerinde kesintisiz devam eder; boru betona çıplak değmez.
Şaft duvarına ayrıca keçe katmanı uygulanarak boşluktaki ses geçişi de azaltılabilir. Şaft içinde darbe ya da temas riski varsa sargının dış yüzü uygun bir kaplamayla korunur.
Katman katman sistem
Boru sarma adım adım.
- 01Boru yüzeyi — temiz ve kuru olmalı; yağ ve tozdan arındırılır.
- 02Keçe kesimi — keçe boru çapına ve sarım biçimine göre kesilir.
- 03Sarım — boru boşluk bırakmadan, gevşek olmadan sarılır; dirsek, T ve Y parçaları da sarılır.
- 04Sabitleme — sargı plastik kelepçe ile sabitlenir; döşeme ve duvar geçişlerinde kesintisiz devam eder.
- 05Şaft yüzeyi (isteğe bağlı) — şaft duvarına keçe katmanı uygulanır; bakım kapağı çevresi sızdırmaz kapatılır.
En kolay ve etkili uygulama yapım aşamasında, şaft kapatılmadan önce yapılır. Mevcut yapılarda bakım kapağından ve erişilebilen noktalardan uygulanır.
Doğru Beklenti
Tesisat kaynaklı gürültü, borular dirsek ve bağlantı parçalarıyla birlikte baştan sona keçe ile sarıldığında kontrol altına alınır. En kolay ve verimli uygulama yapım aşamasında, şaft kapatılmadan önce yapılır.
Sistem özeti
- Hedef ses türü
- Su akışı, atık, titreşim sesi
- Uygulama
- Boru sarma (dirsek ve bağlantılar dahil) + isteğe bağlı şaft yüzey kaplama
- Keçe kalınlığı
- 10 / 15 mm
- Gramaj
- 10 ve 15 mm: ~1000 gr/m² · hafif seri 15 mm YN: 620 gr/m²
- En uygun zaman
- Yapım aşaması (şaft kapatılmadan)
- Kritik detay
- Dirsek, vana ve bağlantı noktaları; döşeme geçişleri; sargıda boşluk bırakmamak
- Yangın tepki sınıfı
- B-s1, d0
- Banyo/mutfak duvarına komşu şaftlar
- Apartman ve site tesisat baçaları
- Yeni yapıda müteahhit uygulamaları
- Otel, yurt gibi yoğun tesisatlı yapılar
Bu çözümün ürün kataloğu yakında eklenecek.
Bu arada teknik değerler, katman kurgusu ve uygulama talimatı için teknik rehberimize bakabilir ya da projeniz için bize yazabilirsiniz.

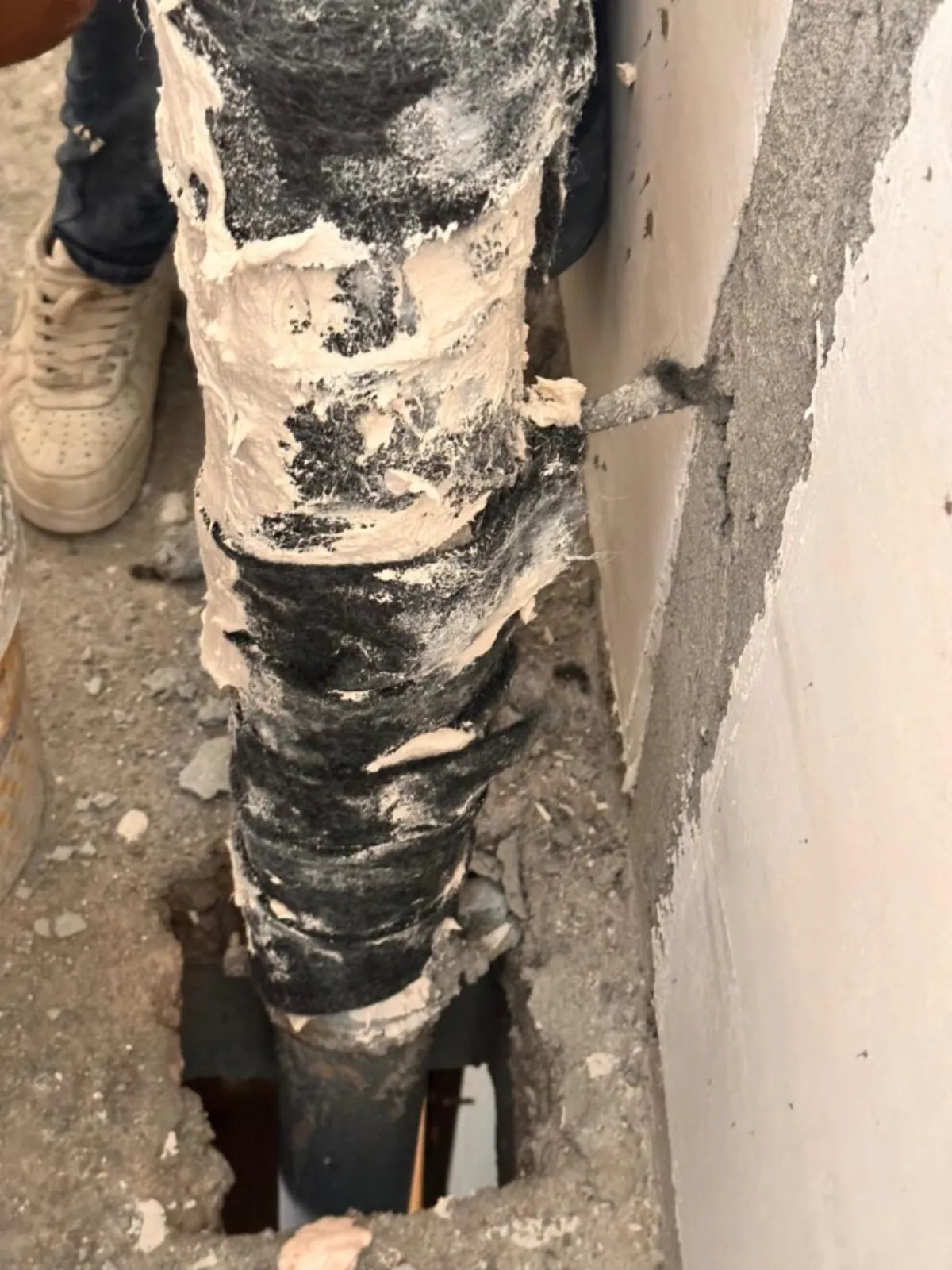

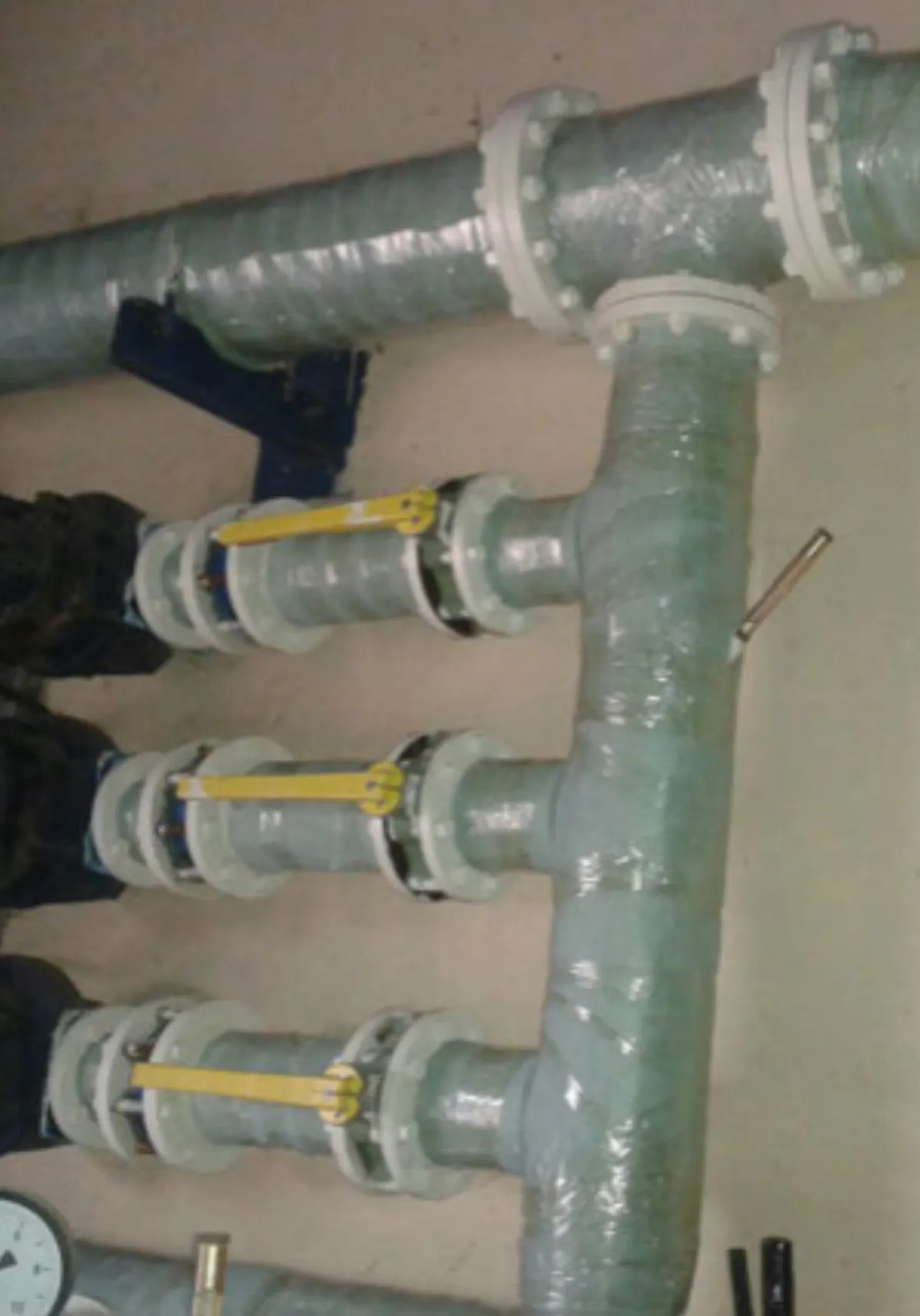

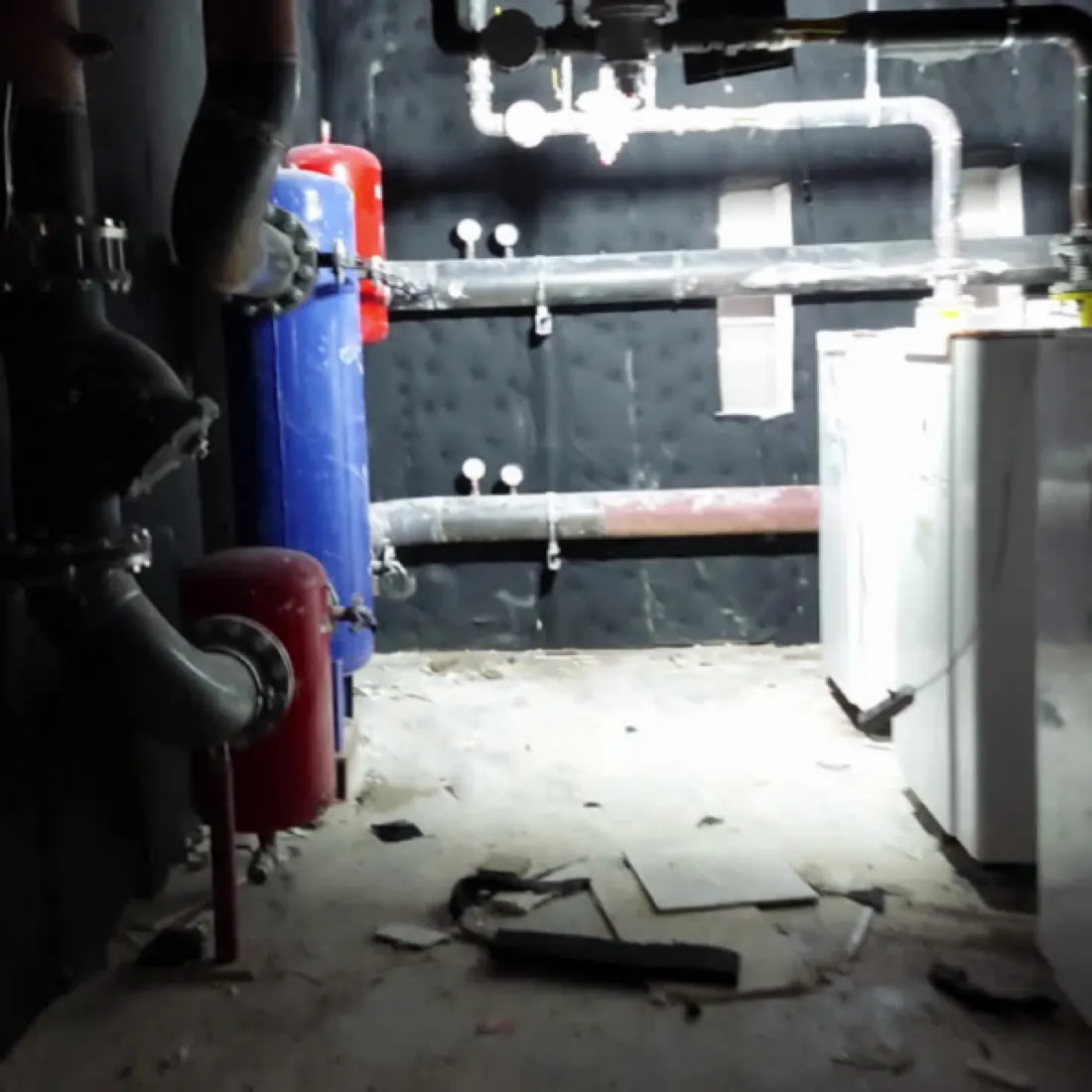

Uygulama ve kesit görselleri
Gerçek uygulama fotoğrafları ve katman kesit şemaları.
Bu çözümde kullanılan ürünler
Ürünler FeltBi Market'te satışa sunulur. Burada her ürünün bu sistemdeki görevini görebilirsiniz.
Bu çözümde kullanabileceğiniz güncel ürünler FeltBi Market'te:
Merak edilenler
Ses hem borudan havaya yayılır hem de borunun yapıya temasıyla titreşim olarak iletilir. İkisi birlikte ele alınmalıdır.
Bakım kapağı ya da açık şaft varsa borular duvar açılmadan sarılabilir; kapalı şaftta uygulama erişilebilen noktalardan yapılır.
Yapım aşamasında, şaft kapatılmadan önce boruların sarılması en etkili ve en kolay yöntemdir.
Tek bir şaft duvarında keçe dolgu ve levha kapatma genellikle 1 gün içinde tamamlanır; derz, boya ve bitiş işleriyle birlikte birkaç günü bulabilir.
Evet. Aynı keçe sargı sıcak su ve kalorifer hatlarında ısı kaybını, soğuk su hatlarında terlemeyi (yoğuşmayı) azaltır; nefes alan yapısıyla metal borularda korozyonu geciktirir.
