Konstrüksiyonlu Duvar Ses Yalıtımı
Konstrüksiyonlu duvar ses yalıtımı, metal profil (alçıpan/hafif çelik) sistemli duvarlarda profil arası keçe dolgu, çift kat levha ve profil altı titreşim bandını bir arada kullanarak ses geçişini azaltır.
Yaşanan durum
Metal profilli konstrüksiyon duvarlar hızlı kurulur ama içi boş ve hafif oldukları için ses yalıtımı zayıftır. Ayrıca metal profil, sesi doğrudan tabana, tavana ve duvara iletir.
Profil arası boş bırakıldığında ve tek kat levha kullanıldığında ses rahatça geçer; bu üç zayıf noktadan biri ihmal edilirse yalıtım beklenen seviyeye ulaşmaz.
Bu problem nasıl çözülür?
Konstrüksiyonlu duvarda üç ilke birlikte çalışır: kütle (çift kat levha sesi geçirmeyi zorlaştırır), sönümleme (profil arasına yerleştirilen keçe dolgu boşluktaki geçişi azaltır) ve temassızlık (profil altı titreşim bandı).
Titreşim bandı, metal profilin sesi yapıya iletmesini azaltır; keçe dolgu tek başına sınırlı fayda sağlar, bu yüzden bandı ve çift kat kaplamayla birlikte uygulanmalıdır.
Katman katman sistem
Konstrüksiyonlu duvar tam sistemi:
- 011. yüzey — çift kat levha.
- 02Metal profil iskelet.
- 03Profil altı titreşim bandı (tavan/taban/duvar hatları).
- 04Profiller arası keçe dolgu.
- 052. yüzey — çift kat levha.
Priz/buat gibi geçişler karşılıklı aynı hizaya getirilmemeli; kenarlar akustik mastikle kapatılmalı.
Doğru Beklenti
Konstrüksiyonlu duvarda profil hattı sesi yapıya iletir; keçe dolgu tek başına yetmez, profil altı titreşim bandı ve çift kat kaplama ile birlikte uygulanmalıdır.
Sistem özeti
- Sistem
- Çift kat levha + keçe dolgu + titreşim bandı
- Hedef ses türü
- Hava kaynaklı ses
- Keçe dolgu
- 15 mm, 1000 gr/m² (λ 0,0331 W/(m·K))
- Kritik detay
- Profil altı titreşim bandı
- Sık hata
- Tek kat levha, boş profil, karşılıklı priz
- Alçıpan ve hafif çelik konstrüksiyon duvarlar
- Ofis, otel, klinik bölme duvarları
- Konut oda ayırma ve bölme
- Yeni yapı ve tadilat projeleri
Bu çözümün ürün kataloğu yakında eklenecek.
Bu arada teknik değerler, katman kurgusu ve uygulama talimatı için teknik rehberimize bakabilir ya da projeniz için bize yazabilirsiniz.

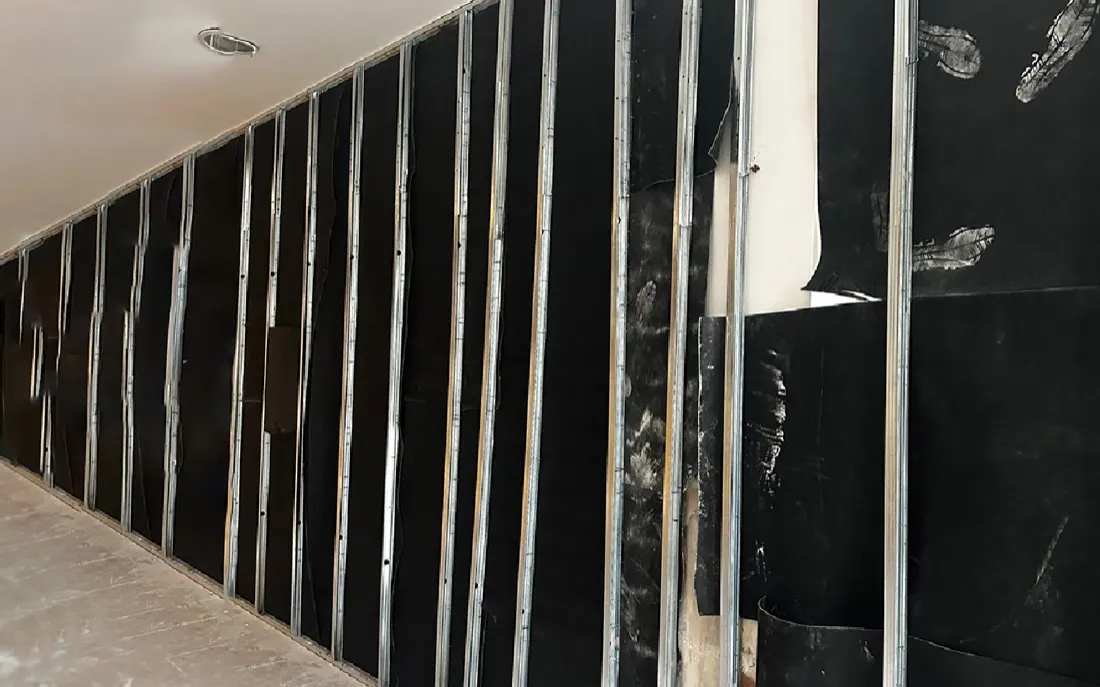

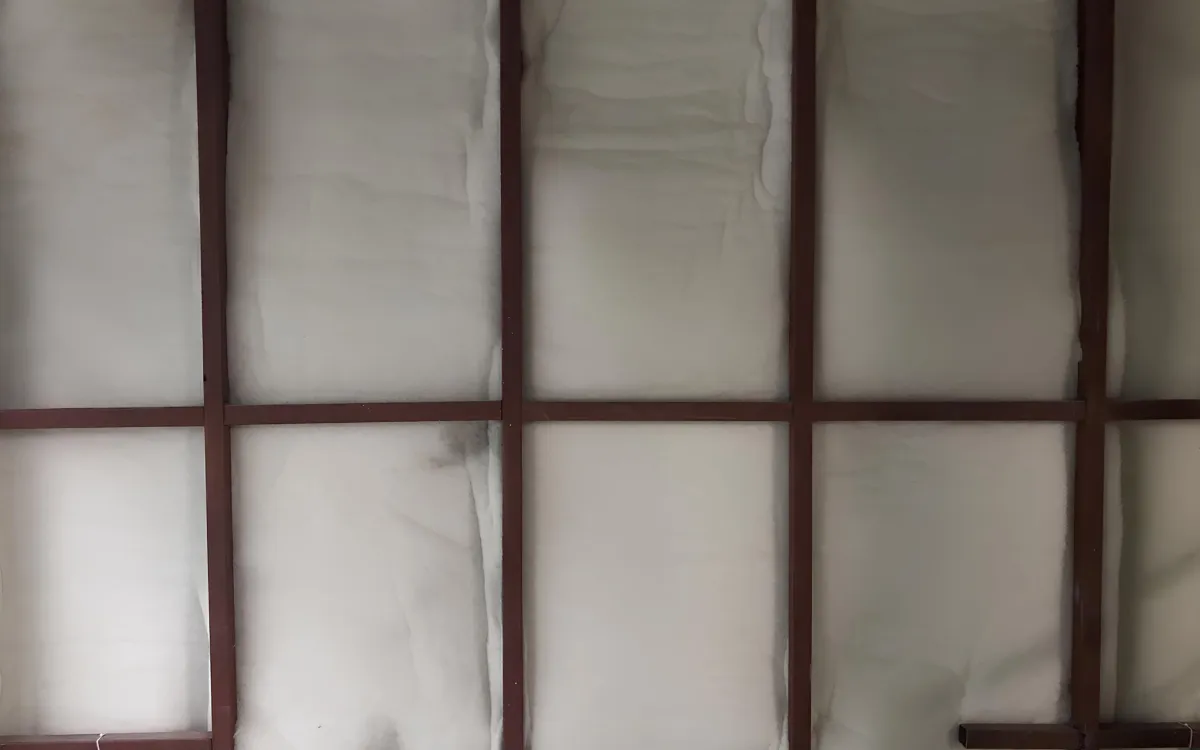

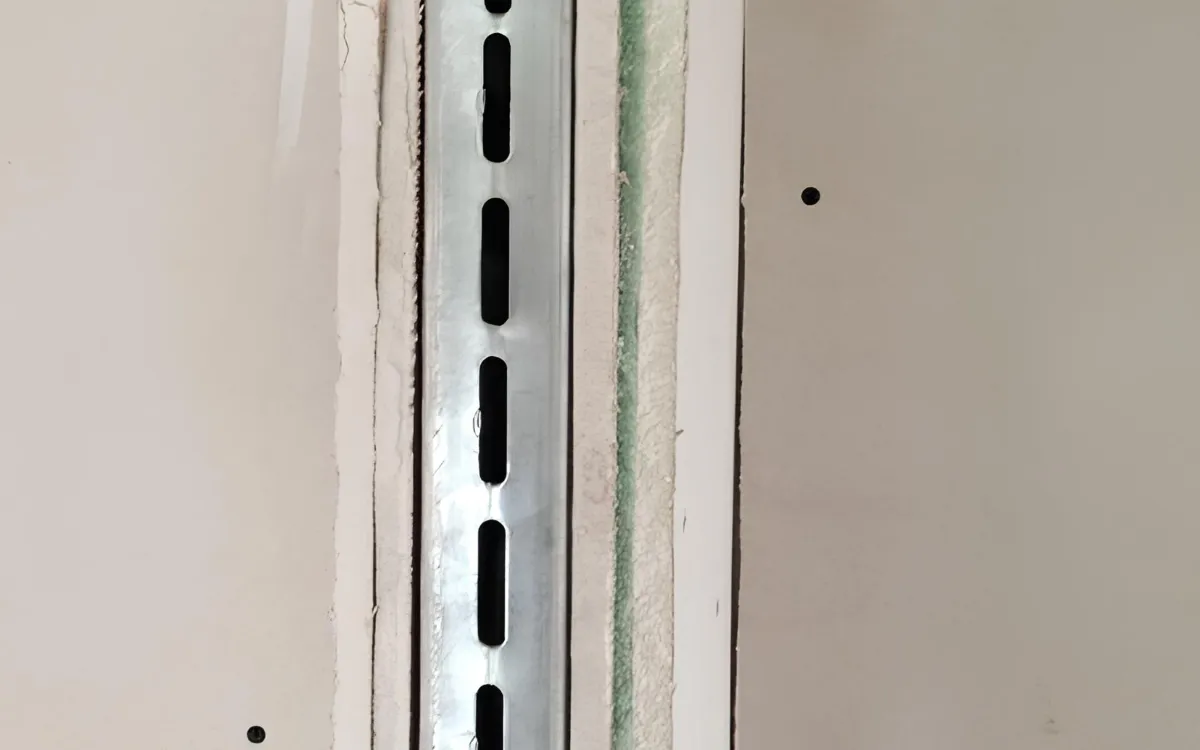

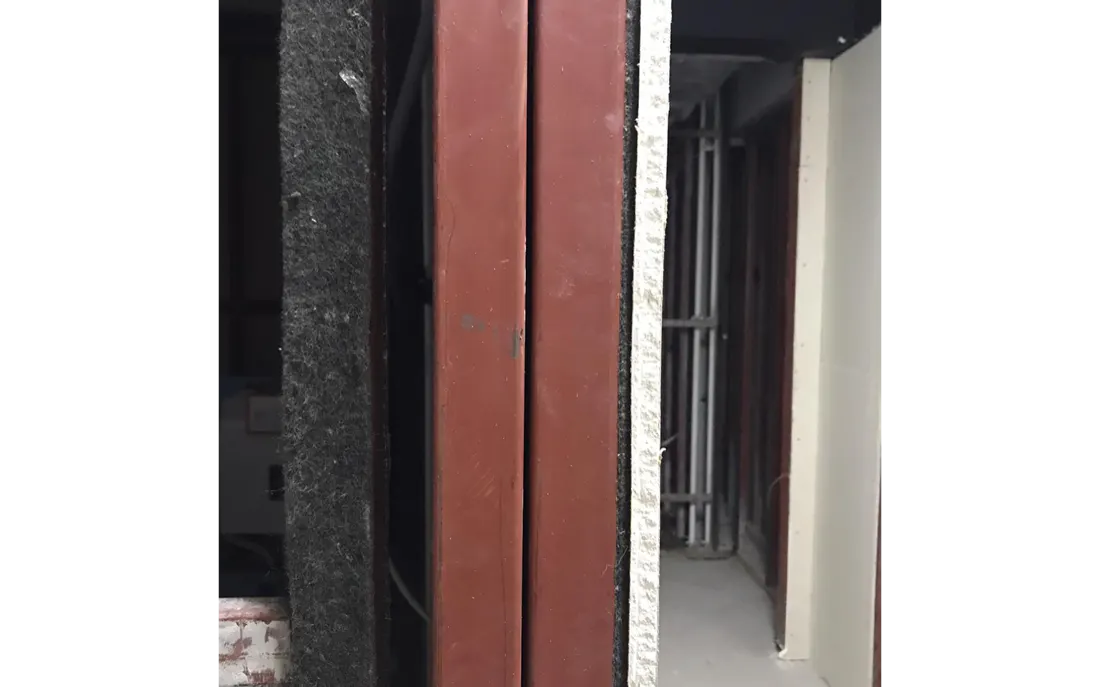

Uygulama ve kesit görselleri
Gerçek uygulama fotoğrafları ve katman kesit şemaları.
Bu çözümde kullanılan ürünler
Ürünler FeltBi Market'te satışa sunulur. Burada her ürünün bu sistemdeki görevini görebilirsiniz.
Bu çözümde kullanabileceğiniz güncel ürünler FeltBi Market'te:
Merak edilenler
Temelde aynı sistemdir; konstrüksiyonlu duvar, alçıpan veya hafif çelik profilli tüm bölme duvarları kapsar. Bkz. Alçıpan Bölme Duvar Ses Yalıtımı.
Metal profil sesi doğrudan yapıya iletir; profil altı titreşim bandı bu köprüyü azaltır ve sistemin performansı için önemlidir.
Profil derinliği ve çift kat levhayla birlikte genellikle 10-15 cm; ölçü, seçilen profil ve levha sayısına göre değişir.
Evet, kutu delikleri ses köprüsü oluşturabilir; karşılıklı duvarlarda kutuları şaşırtmalı yerleştirmek ve arkalarını keçeyle desteklemek önerilir.
